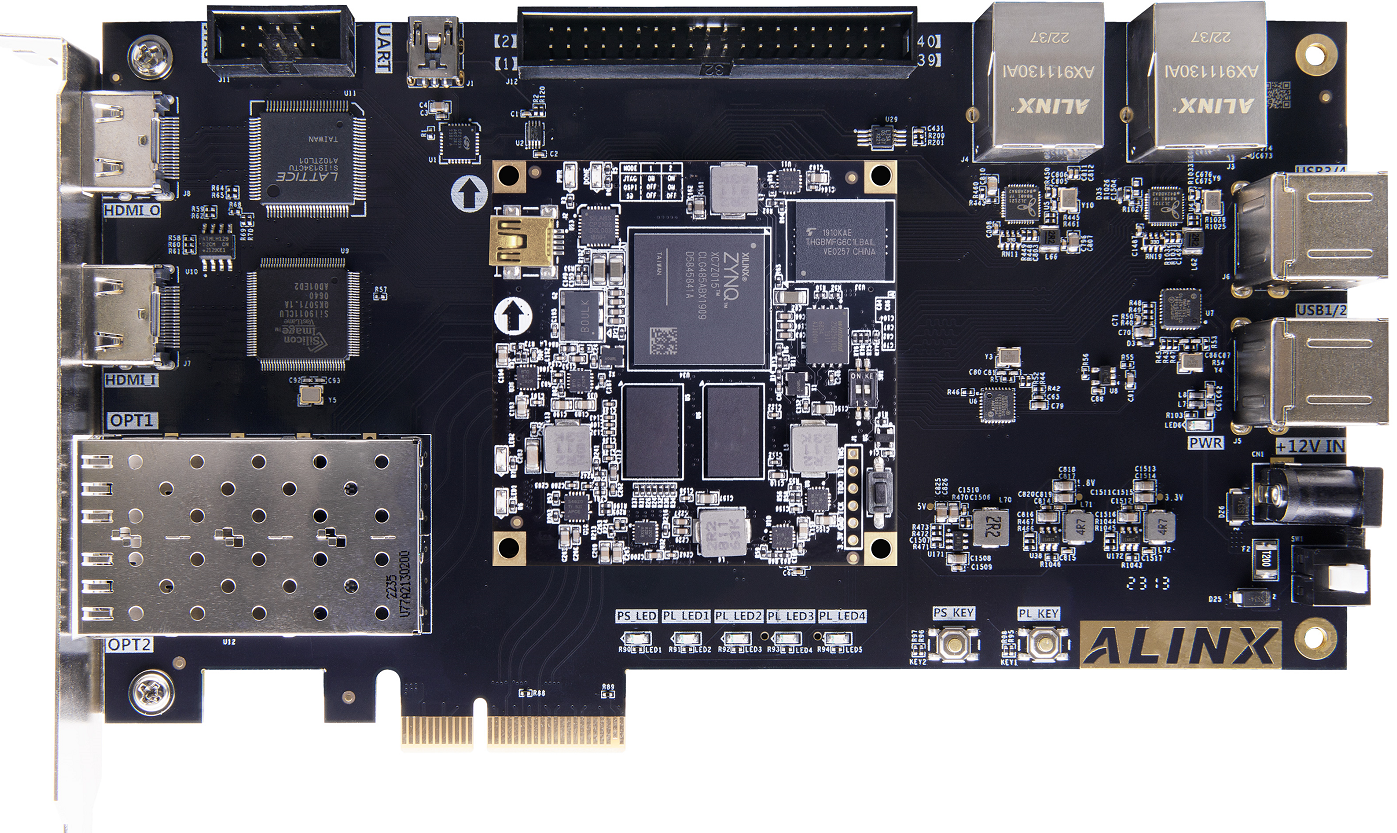

芯驿电子科技（上海）有限公司 基于XILINX ZYNQ7000开发平台的开发板（型号：AX7015B）2018款正式发布了，为了让您对此开发平台可以快速了解，我们编写了此用户手册。

这款ZYNQ7000 FPGA开发平台采用核心板加扩展板的模式，方便用户对核心板的二次开发利用。核心板使用XILINX的Zynq7000 SOC 芯片XC7Z015的解决方案，它采用ARM+FPGA SOC技术将双核ARM Cortex-A9 和FPGA 可编程逻辑集成在一颗芯片上。另外核心板上含有2片共1GB高速DDR3 SDRAM芯片，1片8GB的eMMC存储芯片和1片256Mb的QSPI FLASH芯片。

在底板设计上我们为用户扩展了丰富的外围接口，比如1个PCIex2接口、2路光纤接口、2路千兆以太网接口、4路USB2.0 HOST接口、1路HDMI输入接口、1路HDMI输出接口，1路UART串口接口、1路SD卡接口、一个40针扩展接口等等。满足用户各种高速数据交换，数据存储，视频传输处理以及工业控制的要求，是一款”专业级“的ZYNQ开发平台。为高速数据传输和交换，数据处理的前期验证和后期应用提供了可能。相信这样的一款产品非常适合从事ZYNQ开发的学生、工程师等群体。

开发板简介

在这里，对这款AX7015B ZYNQ开发平台进行简单的功能介绍。

开发板的整个结构，继承了我们一贯的核心板+扩展板的模式来设计的。核心板和扩展板之间使用高速板间连接器连接。

核心板主要由ZYNQ7015 + 2个DDR3 + eMMC + QSPI FLASH的最小系统构成，承担ZYNQ系统的高速数据处理和存储的功能， ZYNQ7015和两片DDR3之间的数据位宽为32位，两片DDR3容量高达1GB。8GB的eMMC FLASH存储芯片和256Mb的QSPI FLASH用来静态存储ZYNQ的操作系统、文件系统及用户数据，用户可以通过核心板上的拨码开关来选择不同的启动方式。ZYNQ7015 采用Xilinx公司的Zynq7000系列的芯片，型号为XC7Z015-2CLG485。ZYNQ7015芯片可分成处理器系统部分Processor System（PS）和可编程逻辑部分Programmable Logic（PL）。

底板为核心板扩展了丰富的外围接口，其中包含1个PCIex2接口、2路光纤接口、2路千兆以太网接口、4路USB2.0 HOST接口、1路HDMI输入接口、1路HDMI输出接口，1路UART串口接口、1路SD卡接口、1个40针扩展接口和一些按键LED。

下图为整个开发系统的结构示意图：

通过这个示意图，我们可以看到，我们这个开发平台所能含有的接口和功能。

•  ZYNQ7000核心板

由XC7Z015+1GB DDR3+8GB eMMC FLASH + 256Mb QSPI FLASH组成，另外有两个晶振提供时钟，一个是33.3333MHz提供给PS系统，另一个是50MHz提供给PL逻辑，一路GTP差分参考时钟，频率125Mhz。

• 1路PCIe x2接口

支持PCI Express 2.0标准，提供标准的PCIe x2高速数据传输接口，单通道通信速率可高达5GBaud。

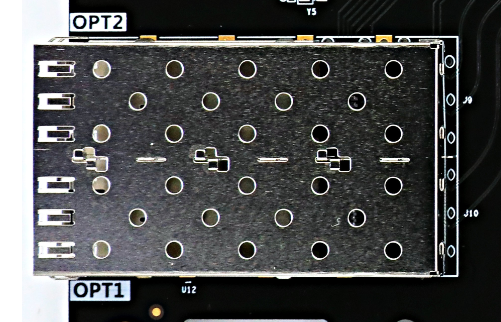

• 2路SFP光纤接口

ZYNQ的GTP收发器的2路高速收发器连接到2个光模块的发送和接收，实现2路高速的光纤通信接口。每路的光纤数据通信接收和发送的速度高达6.25Gb/s。

• 千兆以太网接口

2路10/100M/1000M以太网RJ45接口，用于和电脑或其它网络设备进行以太网数据交换。网络接口芯片采用景略公司的JL2121工业级GPHY芯片，1路以太网连接到ZYNQ芯片的PS端，1路以太网连接到ZYNQ芯片的PL端。

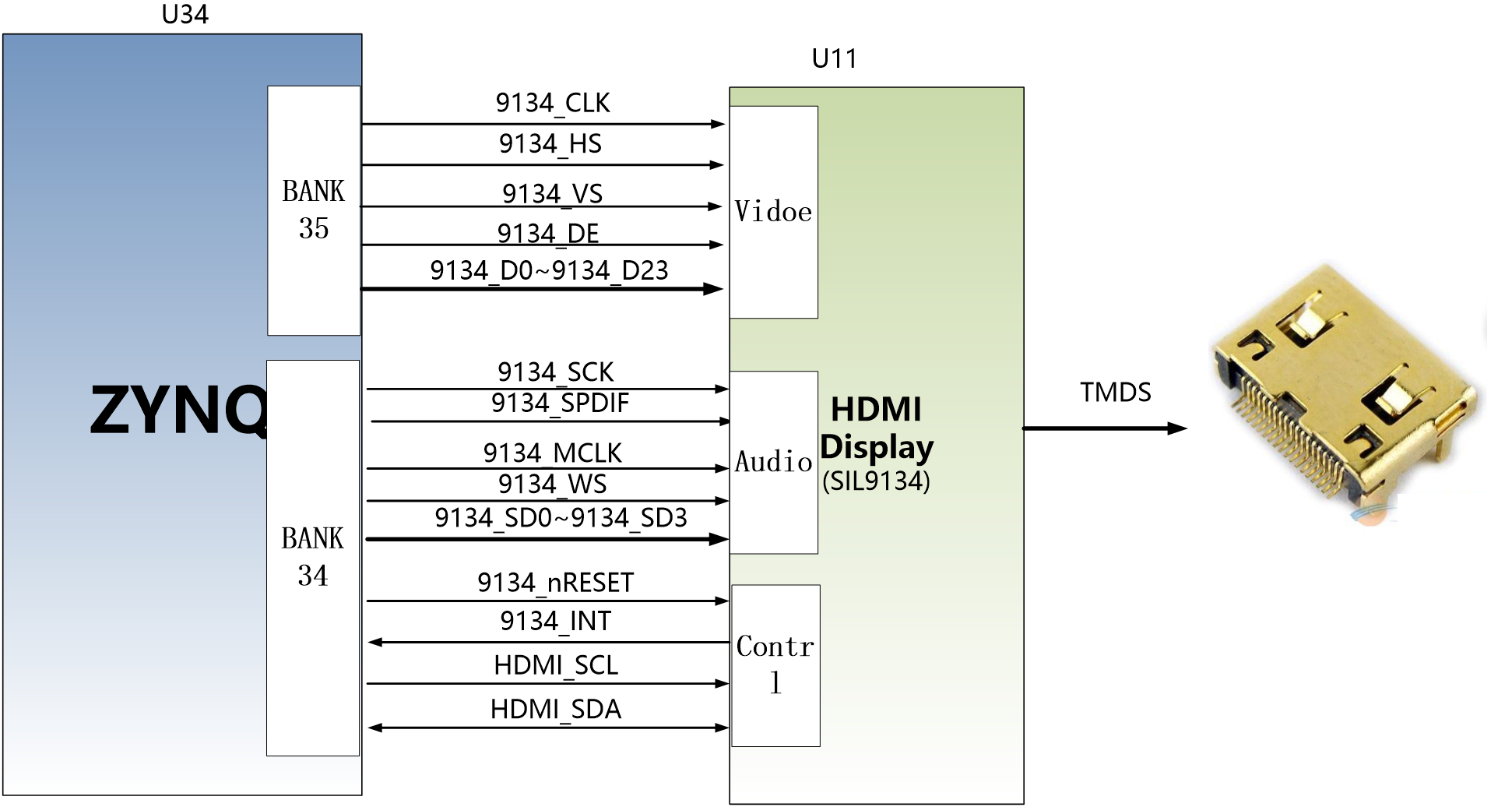

• HDMI视频输出

1路HDMI视频输出接口，我们选用了Silion Image公司的SIL9134 HDMI编码芯片，最高支持1080P@60Hz输出，支持3D输出。

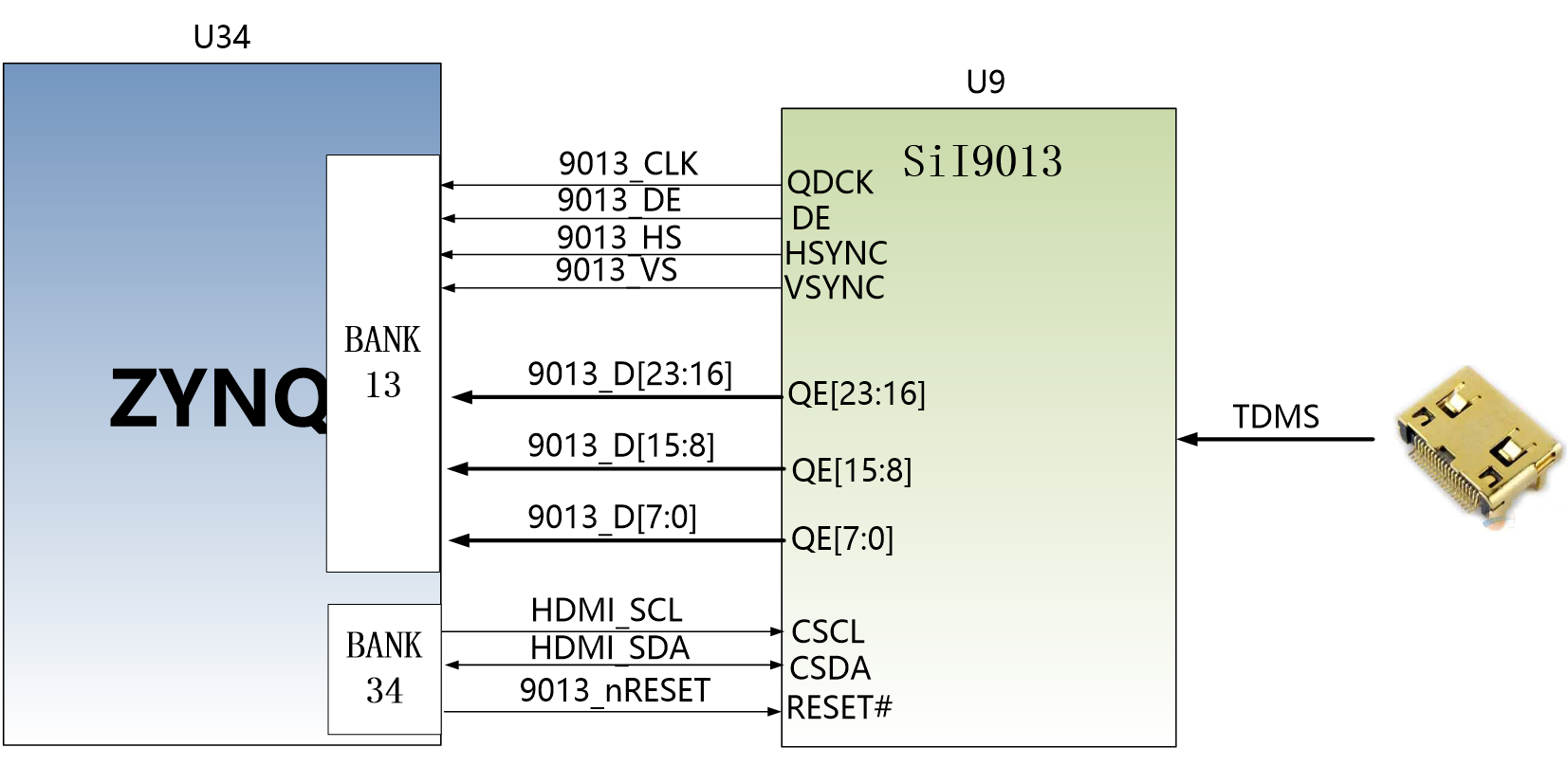

• HDMI视频输入

1路HDMI视频输入接口，我们选用了Silion Image公司的SIL9013 HDMI解码芯片，最高支持1080P@60Hz输入，支持不同格式的数据输入。

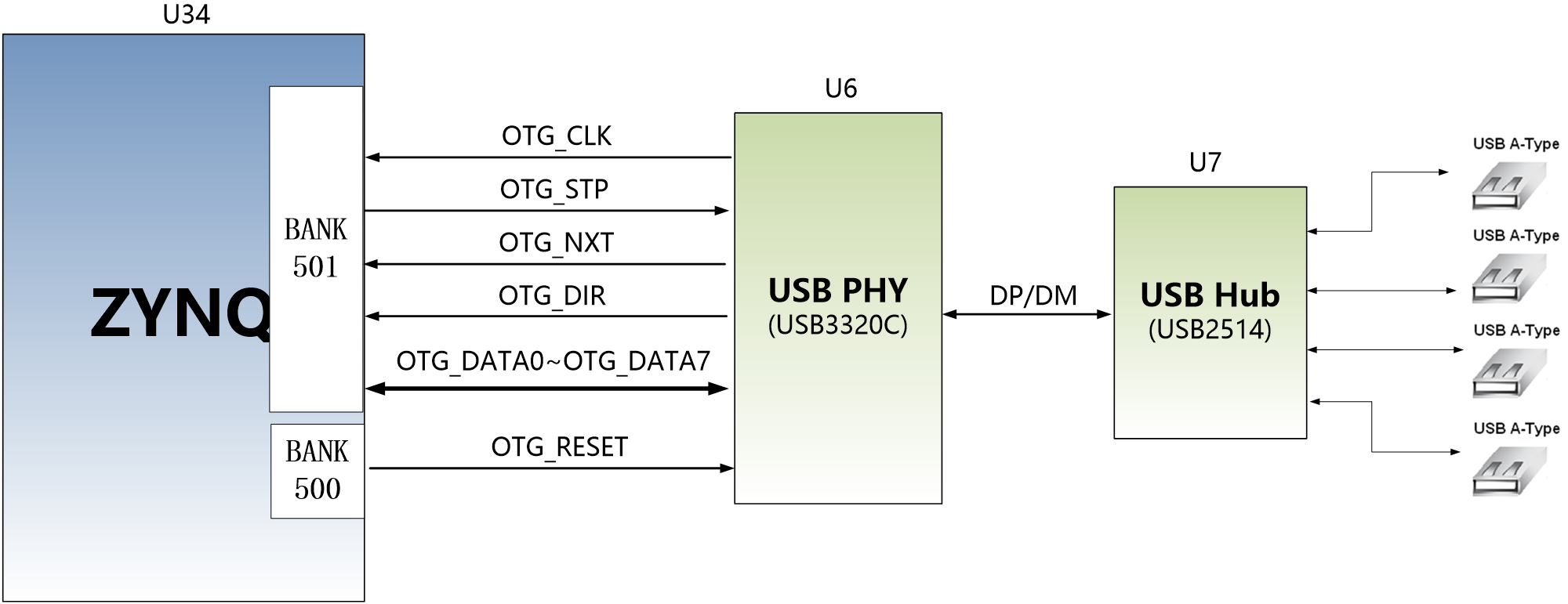

• USB2.0 HOST接口

通过USB Hub芯片扩展4路USB HOST接口，用于连接外部的USB从设备，比如连接鼠标，键盘，U盘等等。USB接口采用扁型USB接口(USB Type A)。

• USB Uart接口

2路Uart转USB接口，用于和电脑通信，方便用户调试。1路在核心板上，核心板独立工作是使用，1路在底板上， 整板调试时使用。串口芯片采用Silicon Labs CP2102GM的USB-UAR芯片, USB接口采用MINI USB接口。

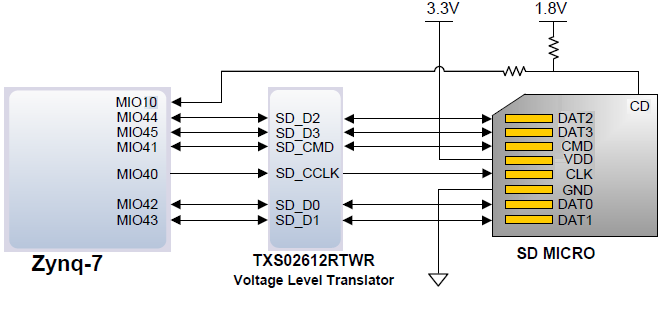

• Micro SD卡座

1路Micro SD卡座，用于存储操作系统镜像和文件系统。

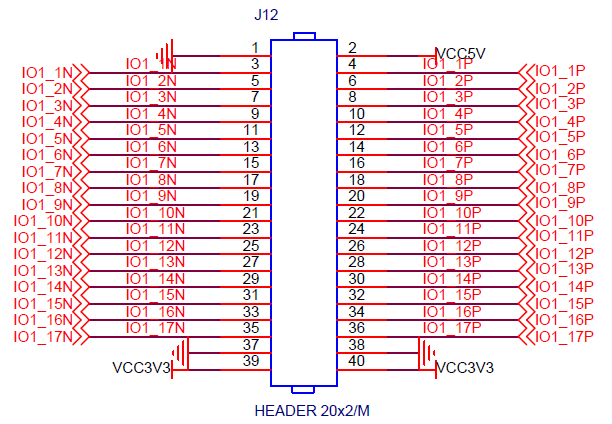

• 40针扩展口

1个40针2.54mm间距的扩展口，可以外接黑金的各种模块（双目摄像头，TFT LCD屏，高速AD模块等等）。扩展口包含5V电源1路，3.3V电源2路，地3路，IO口34路。

• USB JTAG口

1个10针2.54mm标准的JTAG口，用于FPGA程序的下载和调试，用户可以通过XILINX下载器对ZYNQ系统进行调试和下载。

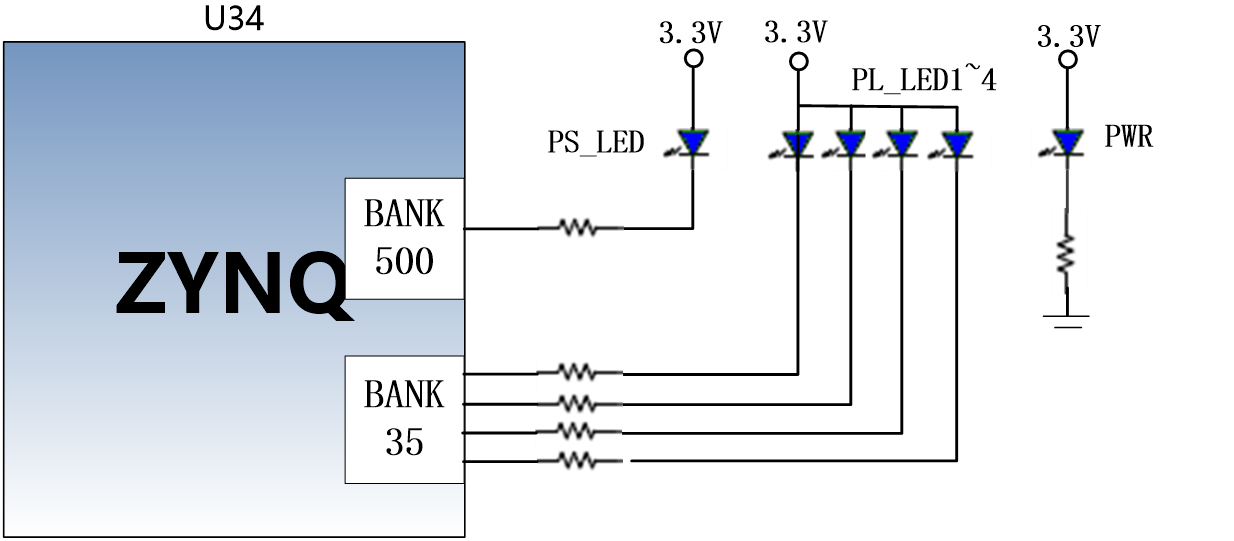

• LED灯

10个发光二极管LED, 核心板上4个，底板上6个。核心板上1个电源指示灯；1个DONE配置指示灯；2个用户指示灯。底板上有1个电源指示灯，5个用户指示灯。

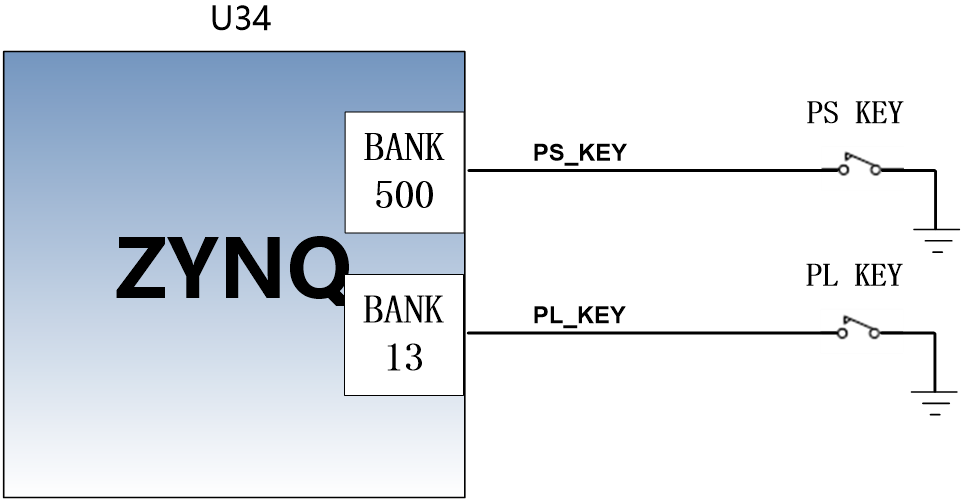

• 按键

3个按键，1个复位按键在核心板上，2个用户按键在底板上。

AC7015B核心板

简介

AC7015B(核心板型号，下同)核心板，ZYNQ芯片是基于XILINX公司的ZYNQ7000系列的XC7Z015-2CLG485I。ZYNQ芯片的PS系统集成了两个ARM Cortex™-A9处理器，AMBA®互连，内部存储器，外部存储器接口和外设。ZYNQ芯片的FPGA内部含有丰富的可编程逻辑单元，DSP和内部RAM。

这款核心板使用了2片SK Hynix公司的H5TQ4G63AFR-PBI这款DDR3芯片，每片DDR的容量为4Gbit；2片DDR芯片组合成32bit的数据总线宽度，ZYNQ和DDR3之间的读写数据时钟频率高达533Mhz；这样的配置，可以满足系统的高带宽的数据处理的需求。

为了和底板连接，这款核心板的4个板对板连接器扩展出了PS端的USB接口，千兆以太网接口，SD卡接口及其它剩余的MIO口；也扩展出了ZYNQ的4对高速收发器GTP接口；以及PL端的BANK13, BAN34和BANK35的几乎所有IO口（84个），其中BANK35的IO的电平可以通过更换核心板上的LDO芯片来修改，满足用户不用电平接口的要求。对于需要大量IO的用户，此核心板将是不错的选择。而且IO连接部分，ZYNQ芯片到接口之间走线做了等长和差分处理，并且核心板尺寸仅为60*60（mm），对于二次开发来说，非常适合。

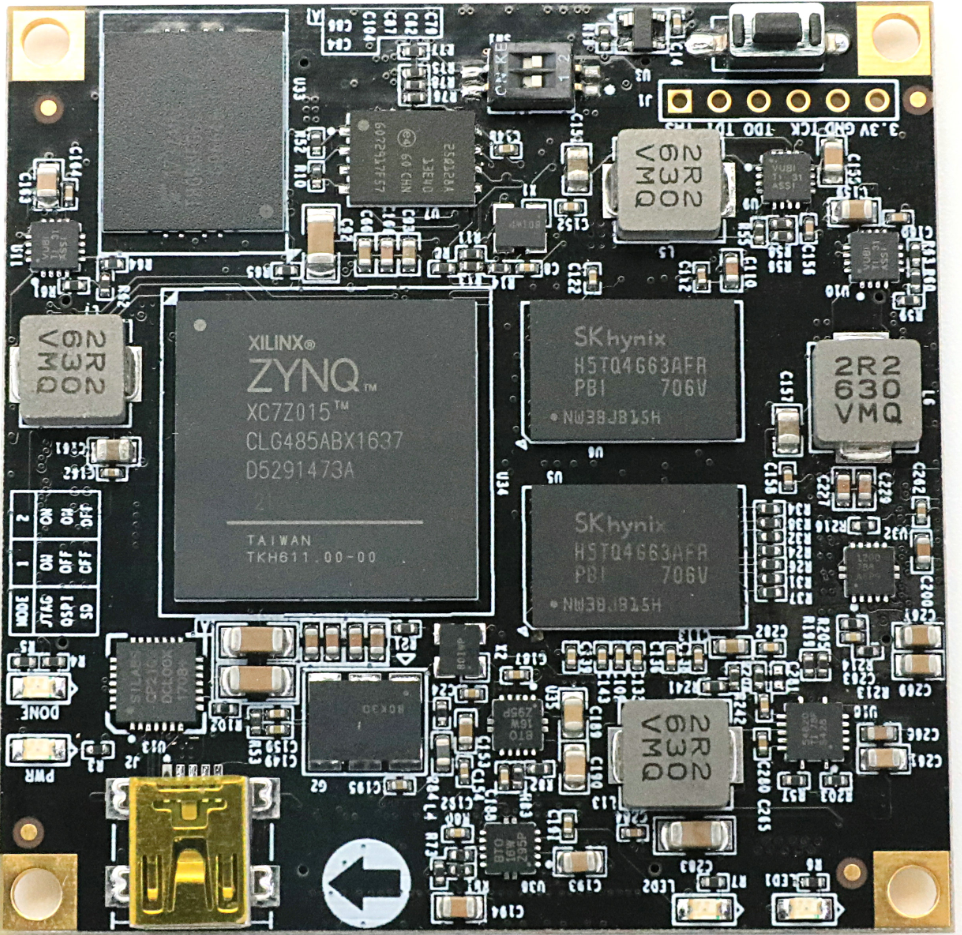

AC7015B核心板正面图

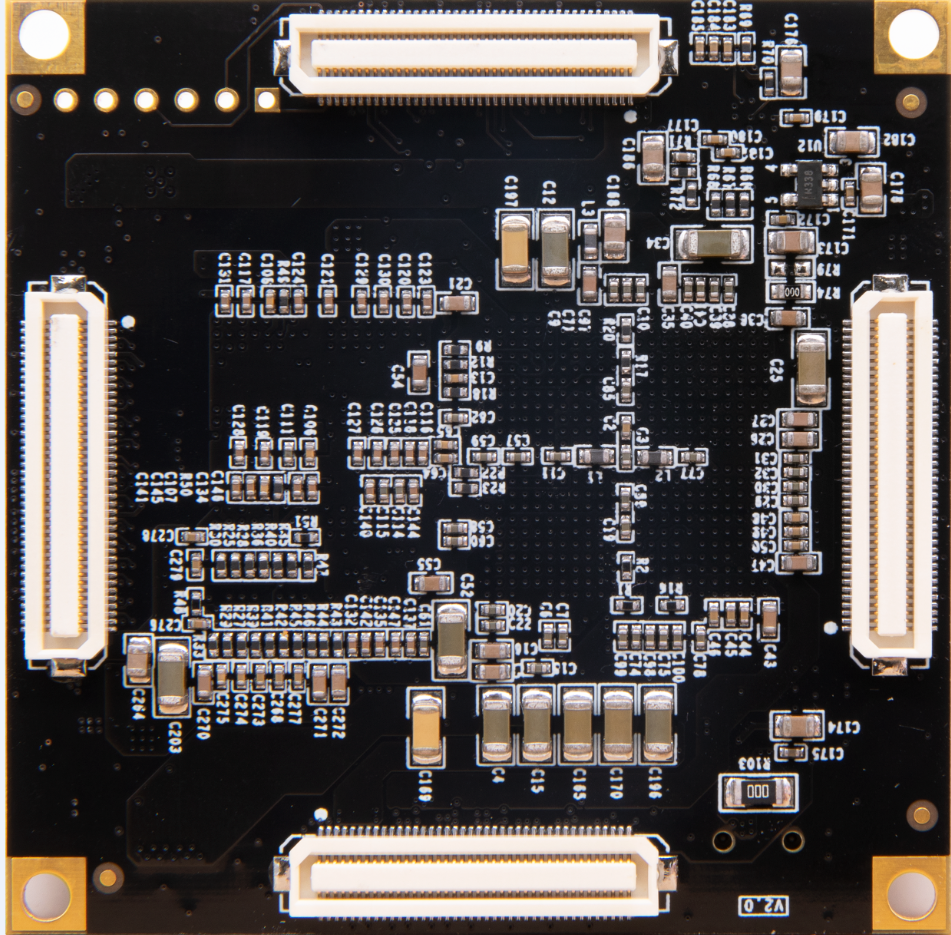

AC7015B核心板背面图

ZYNQ芯片

开发板使用的是Xilinx公司的Zynq7000系列的芯片，型号为XC7Z015-2CLG485I。芯片的PS系统集成了两个ARM Cortex™-A9处理器，AMBA®互连，内部存储器，外部存储器接口和外设。这些外设主要包括USB总线接口，以太网接口，SD/SDIO接口，I2C总线接口，CAN总线接口，UART接口，GPIO等。PS可以独立运行并在上电或复位下启动。ZYNQ7000芯片的总体框图如图2-2-1所示

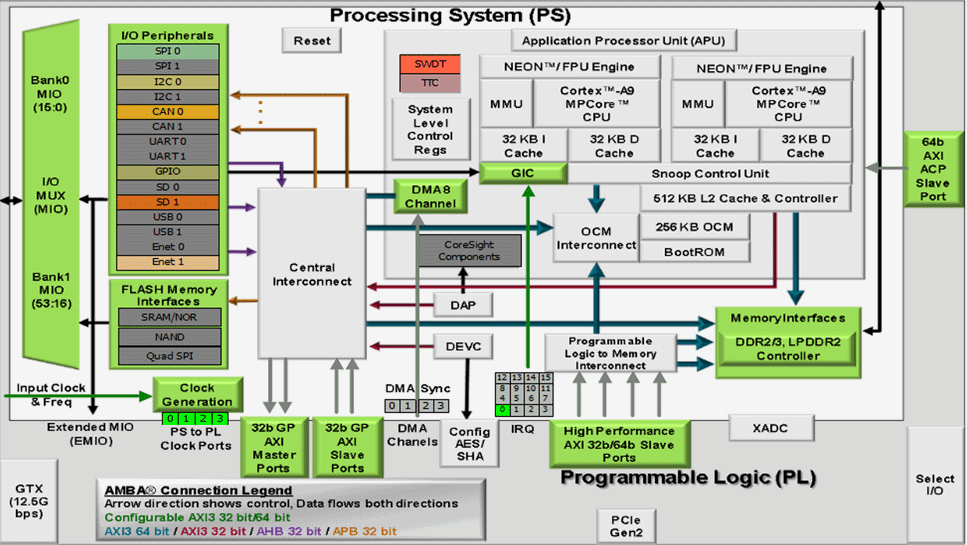

图2-2-1 ZYNQ7000芯片的总体框图

其中PS系统部分的主要参数如下：

• 基于ARM 双核CortexA9 的应用处理器，ARM-v7架构 高达766MHz

• 每个CPU 32KB 1级指令和数据缓存，512KB 2级缓存 2个CPU共享

• 片上boot ROM和256KB 片内RAM

• 外部存储接口，支持16/32 bit DDR2、DDR3接口

• 两个千兆网卡支持：发散-聚集DMA ，GMII，RGMII，SGMII接口

• 两个USB2.0 OTG接口，每个最多支持12节点

• 两个CAN2.0B总线接口

• 两个SD卡、SDIO、MMC兼容控制器

• 2个SPI，2个UARTs，2个I2C接口

• 4组32bit GPIO，54（32+22）作为PS系统IO，64连接到PL

• PS内和PS到PL的高带宽连接

其中PL逻辑部分的主要参数如下：

• 逻辑单元Logic Cells：74K；

• 查找表LUTs: 46,200

• 触发器(flip-flops):92,400

• 乘法器18x25MACCs：160;

• Block RAM：3.3Mb；

• 4路高速GTP收发器，支持PCIE Gen2x4；

• 2个AD转换器,可以测量片上电压、温度感应和高达17外部差分输入通道，1MBPS

XC7Z015-2CLG485I芯片的速度等级为-2，工业级，封装为BGA484，引脚间距为0.8mm，ZYNQ7000系列的具体的芯片型号定义如下图2-2-2所示。

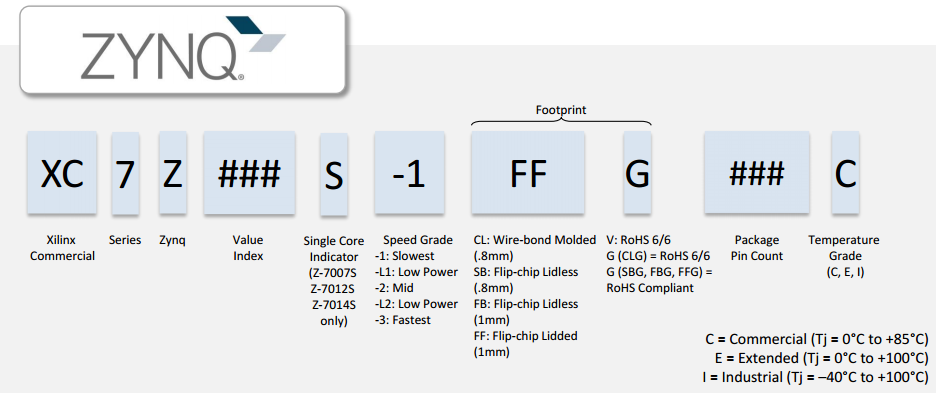

图2-2-2 ZYNQ型号命名规则定义

DDR3 DRAM

AC7015B核心板上配有两片SK Hynix公司的DDR3 SDRAM芯片(共计1GB),型号为H5TQ4G63AFR-PBI（兼容美光的MT41J256M16RE-125）。DDR3 SDRAM的总线宽度共为32bit。DDR3 SDRAM的最高运行速度可达533MHz(数据速率1066Mbps)。该DDR3存储系统直接连接到了ZYNQ处理系统（PS）的BANK 502的存储器接口上。DDR3 SDRAM的具体配置如下表2-3-1所示。

表5-1 DDR3 SDRAM配置

位号	芯片型号	容量	厂家
U5,U6	H5TQ4G63AFR-PBI	256M x 16bit	SK Hynix

DDR3的硬件设计需要严格考虑信号完整性，我们在电路设计和PCB设计的时候已经充分考虑了匹配电阻/终端电阻,走线阻抗控制，走线等长控制，　保证DDR3的高速稳定的工作。

DDR3 DRAM的硬件连接方式如图2-3-1所示:

图2-3-1 DDR3 DRAM原理图部分

DDR3 DRAM引脚分配：

信号名称	ZYNQ引脚名	ZYNQ引脚号
DDR3_DQS0_P	PS_DDR_DQS_P0_502	C21
DDR3_DQS0_N	PS_DDR_DQS_N0_502	D21
DDR3_DQS1_P	PS_DDR_DQS_P1_502	H21
DDR3_DQS1_N	PS_DDR_DQS_N1_502	J21
DDR3_DQS2_P	PS_DDR_DQS_P2_502	N21
DDR3_DQS2_N	PS_DDR_DQS_N2_502	P21
DDR3_DQS3_P	PS_DDR_DQS_P3_502	V21
DDR3_DQS4_N	PS_DDR_DQS_N3_502	W21
DDR3_D0	PS_DDR_DQ0_502	D22
DDR3_D1	PS_DDR_DQ1_502	C20
DDR3_D2	PS_DDR_DQ2_502	B21
DDR3_D3	PS_DDR_DQ3_502	D20
DDR3_D4	PS_DDR_DQ4_502	E20
DDR3_D5	PS_DDR_DQ5_502	E22
DDR3_D6	PS_DDR_DQ6_502	F21
DDR3_D7	PS_DDR_DQ7_502	F22
DDR3_D8	PS_DDR_DQ8_502	G21
DDR3_D9	PS_DDR_DQ9_502	G22
DDR3_D10	PS_DDR_DQ10_502	L22
DDR3_D11	PS_DDR_DQ11_502	L21
DDR3_D12	PS_DDR_DQ12_502	L20
DDR3_D13	PS_DDR_DQ13_502	K22
DDR3_D14	PS_DDR_DQ14_502	J22
DDR3_D15	PS_DDR_DQ15_502	K20
DDR3_D16	PS_DDR_DQ16_502	M22
DDR3_D17	PS_DDR_DQ17_502	T20
DDR3_D18	PS_DDR_DQ18_502	N20
DDR3_D19	PS_DDR_DQ19_502	T22
DDR3_D20	PS_DDR_DQ20_502	R20
DDR3_D21	PS_DDR_DQ21_502	T21
DDR3_D22	PS_DDR_DQ22_502	M21
DDR3_D23	PS_DDR_DQ23_502	R22
DDR3_D24	PS_DDR_DQ24_502	Y20
DDR3_D25	PS_DDR_DQ25_502	U22
DDR3_D26	PS_DDR_DQ26_502	AA22
DDR3_D27	PS_DDR_DQ27_502	U21
DDR3_D28	PS_DDR_DQ28_502	W22
DDR3_D29	PS_DDR_DQ29_502	W20
DDR3_D30	PS_DDR_DQ30_502	V20
DDR3_D31	PS_DDR_DQ31_502	Y22
DDR3_DM0	PS_DDR_DM0_502	B22
DDR3_DM1	PS_DDR_DM1_502	H20
DDR3_DM2	PS_DDR_DM2_502	P22
DDR3_DM3	PS_DDR_DM3_502	AA21
DDR3_A0	PS_DDR_A0_502	M19
DDR3_A1	PS_DDR_A1_502	M18
DDR3_A2	PS_DDR_A2_502	K19
DDR3_A3	PS_DDR_A3_502	L19
DDR3_A4	PS_DDR_A4_502	K17
DDR3_A5	PS_DDR_A5_502	K18
DDR3_A6	PS_DDR_A6_502	J16
DDR3_A7	PS_DDR_A7_502	J17
DDR3_A8	PS_DDR_A8_502	J18
DDR3_A9	PS_DDR_A9_502	H18
DDR3_A10	PS_DDR_A10_502	J20
DDR3_A11	PS_DDR_A11_502	G18
DDR3_A12	PS_DDR_A12_502	H19
DDR3_A13	PS_DDR_A13_502	F19
DDR3_A14	PS_DDR_A14_502	G19
DDR3_BA0	PS_DDR_BA0_502	L16
DDR3_BA1	PS_DDR_BA1_502	L17
DDR3_BA2	PS_DDR_BA2_502	M17
DDR3_S0	PS_DDR_CS_B_502	P17
DDR3_RAS	PS_DDR_RAS_B_502	R18
DDR3_CAS	PS_DDR_CAS_B_502	P20
DDR3_WE	PS_DDR_WE_B_502	R19
DDR3_ODT	PS_DDR_ODT_502	P18
DDR3_RESET	PS_DDR_DRST_B_502	F20
DDR3_CLK0_P	PS_DDR_CKP_502	N19
DDR3_CLK0_N	PS_DDR_CKN_502	N18
DDR3_CKE	PS_DDR_CKE_502	T19

QSPI Flash

核心板配有一片256MBit大小的Quad-SPI FLASH芯片，型号为W25Q256FVEI，它使用3.3V CMOS电压标准。由于QSPI FLASH的非易失特性，在使用中， 它可以作为系统的启动设备来存储系统的启动镜像。这些镜像主要包括FPGA的bit文件、ARM的应用程序代码以及其它的用户数据文件。QSPI FLASH的具体型号和相关参数见表2-4-1。

位号	芯片类型	容量	厂家
U7	W25Q256FVEI	32M Byte	Winbond

表2-4-1 QSPI Flash的型号和参数

QSPI FLASH连接到ZYNQ芯片的PS部分BANK500的GPIO口上，在系统设计中需要配置这些PS端的GPIO口功能为QSPI FLASH接口。为图2-4-1为QSPI Flash在原理图中的部分。

图2-4-1 QSPI Flash连接示意图

配置芯片引脚分配：

信号名称	ZYNQ引脚名	ZYNQ引脚号
QSPI_SCK	PS_MIO6_500	A19
QSPI_CS	PS_MIO1_500	A22
QSPI_D0	PS_MIO2_500	A21
QSPI_D1	PS_MIO3_500	F17
QSPI_D2	PS_MIO4_500	E19
QSPI_D3	PS_MIO5_500	A20

eMMC Flash

核心板配有一片大容量的8GB大小的eMMC FLASH芯片，型号为MTFC4GACAAAM-1M，它支持JEDEC e-MMC V5.0标准的HS-MMC接口，电平支持1.8V或者3.3V。eMMC FLASH和ZYNQ连接的数据宽度为4bit。由于eMMC FLASH的大容量和非易失特性，在ZYNQ系统使用中，它可以作为系统大容量的存储设备，比如存储ARM的应用程序、系统文件以及其它的用户数据文件。eMMC FLASH的具体型号和相关参数见表2-5-1。

位号	芯片类型	容量	厂家
U33	MTFC4GACAAAM-1M	8G Byte	Micron

表2-5-1 eMMC Flash的型号和参数

eMMC FLASH连接到ZYNQ芯片的PS部分BANK501的GPIO口上，在系统设计中需要配置这些PS端的GPIO口功能为SD接口。为图2-5-1为eMMC Flash在原理图中的部分。

图2-5-1 eMMC Flash连接示意图

配置芯片引脚分配：

信号名称	ZYNQ引脚名	ZYNQ引脚号
MMC_CCLK	PS_MIO48_501	D12
MMC_CMD	PS_MIO47_501	B13
MMC_D0	PS_MIO46_501	D11
MMC_D1	PS_MIO49_501	C9
MMC_D2	PS_MIO50_501	D10
MMC_D3	PS_MIO51_501	C13

时钟配置

AC7015B核心板上分别为PS系统，PL逻辑部分和GTP收发器提供了有源时钟，使PS系统，PL逻辑和GTP收发器可以单独工作。其中PS和PL端使用单端晶振，GTP端使用差分晶振。

PS系统时钟源

ZYNQ芯片通过开发板上的X1晶振为PS部分提供33.333MHz的时钟输入。时钟的输入连接到ZYNQ芯片的BANK500的PS_CLK_500的管脚上。其原理图如图2-6-1所示：

图2-6-1 PS部分的有源晶振

时钟引脚分配：

信号名称	ZYNQ引脚
PS_GCLK	F16

PL系统时钟源

AC7015B核心板上提供了单端50MHz的PL系统时钟源，3.3V供电。晶振输出连接到FPGA BANK13的全局时钟(MRCC)，这个GCLK可以用来驱动FPGA内的用户逻辑电路。该时钟源的原理图如图2-6-3所示

图 2-6-3 PL系统时钟源

PL时钟引脚分配：

信号名称	ZYNQ引脚
PL_GCLK	Y14

GTP差分时钟

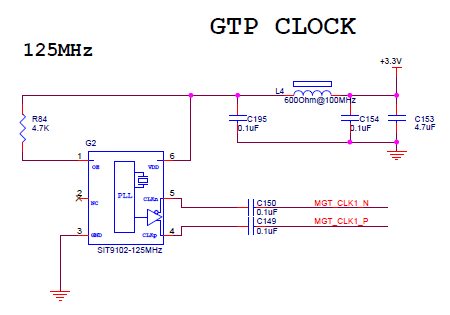

AC7015B核心板上提供了差分125MHz的GTP参考时钟。差分LVDS时钟输出连接到BANK112的参考时钟上，这个125Mhz的时钟可以用来作为底板的光纤数据通信的参考时钟。该时钟源的原理图如图2-6-5所示

图 2-6-5 GTP参考时钟

图2-6-6为差分晶振125MHz的实物图

图2-6-6 125Mhz差分晶振实物图

GTP时钟引脚分配：

信号名称	ZYNQ引脚
MGT_CLK1_P	U5
MGT_CLK1_N	V5

USB转串口

为了AC7015B核心板单独工作和调试， 我们为核心板配备了一个Uart转USB接口。用于核心板单独供电和调试。转换芯片采用Silicon Labs CP2102GM的USB-UAR芯片, USB接口采用MINI USB接口，可以用一根USB线将它连接到上PC的USB口进行核心板的单独供电和串口数据通信 。

USB Uart电路设计的示意图如下图所示:

2-7-1 USB转串口示意图

UART转串口的ZYNQ引脚分配：

信号名称	ZY NQ引脚名	ZY NQ引脚号	备注
UART_RXD	PS_MIO14_500	B17	Uart数据输入
UART_TXD	PS_MIO15_500	E17	Uart数据输出

LED灯

AC7015B核心板上有4个红色LED灯，其中1个是电源指示灯(PWR)，1个是配置LED灯(DONE)，2个是用户LED灯（LED1~LED2）。当核心板供电后，电源指示灯会亮起；当FPGA 配置程序后，配置LED灯会亮起。2个用户LED灯一个连接到PS的MIO上，一个连接到PL的IO上，用户可以通过程序来控制亮和灭，当连接用户LED灯的IO电压为高时，用户LED灯熄灭，当连接IO电压为低时，用户LED会被点亮。LED灯硬件连接的示意图如图2-8-1所示：

图2-8-1 核心板LED灯硬件连接示意图

用户LED灯的引脚分配

信号名称	ZYNQ引脚名	ZY NQ管脚号	备注
MIO0_LED	PS_MIO0_500	G17	用户LED1灯
PL_LED	IO_0_13	T16	用户LED2灯

复位按键

AC7015B核心板上有一个复位按键RESET和电路，复位信号连接到ZYNQ芯片PS复位管脚上，用户可以使用这个复位按键来复位ZYNQ系统。复位按键按下，复位芯片会产生低电平的复位信号给ZYNQ芯片。 复位按键和复位芯片连接的示意图如图2-9-1所示：

图2-9-1 复位按键连接示意图

复位按键的ZYNQ管脚分配

信号名称	ZY NQ引脚名	ZY NQ引脚号	备注
PS_POR_B	PS_POR_B_500	B18	ZYNQ系统复位信号

JTAG接口

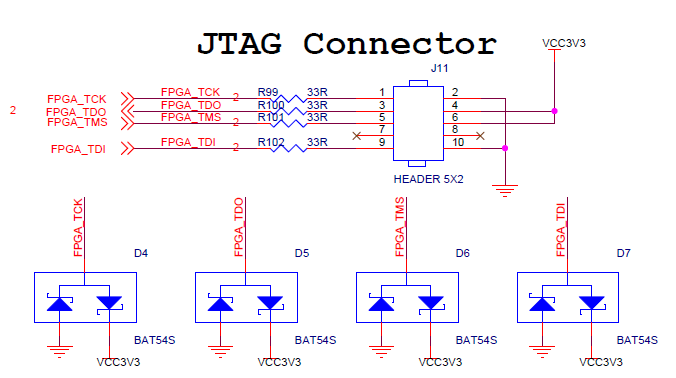

在AC7015B核心板上我们也预留了JTAG的测试座J1，用来核心板单独JTAG下载和调试，图2-10-1就是JTAG口的原理图部分，其中涉及到TMS,TDI,TDO,TCK,GND,+3.3V这六个信号。

图2-10-1 核心板原理图中JTAG接口部分

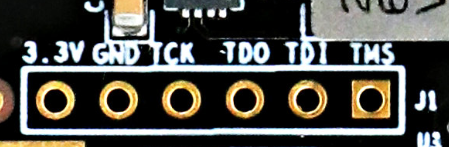

核心板上JTAG接口J1采用6针的2.54mm间距的单排测试孔，用户如果需要在核心板上用JTAG连接调试的话，需要焊接6针的单排排针。图2-10-2为JTAG接口在开发板上的实物图

图2-10-2 JTAG接口实物图

拨码开关配置

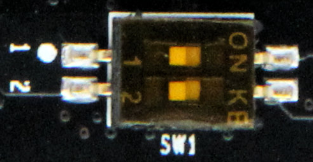

AC7015B核心板上有一个2位的拨码开关SW1用来配置ZYNQ系统的启动模式。AC7015B系统开发平台支持三种启动模式。这三种启动模式分别是JTAG调试模式, QSPI FLASH和SD卡启动模式。XC7Z015芯片上电后会检测响应MIO口（MIO5和MIO4）的电平来决定那种启动模式。用户可以通过核心板上的拨码开关SW1来选择不同的启动模式。SW1启动模式配置如下表2-11-1所示。

SW1	拨码 位置（1，2）	M IO5,MIO4电平	启动模式
	ON、ON	0、0	JTAG
	OFF、OFF	1、1	SD卡
	OFF、ON	1、0	QSPI FLASH

表2-11-1 SW1启动模式配置

电源

AC7015B核心板供电电压为DC5V，单独使用时通过Mini USB接口供电，连接底板时通过底板供电，请注意不要Mini USB和底板同时供电，以免造成损坏。板上的电源设计示意图如下图2-12-1所示:

图2-12-1原理图中电源接口部分

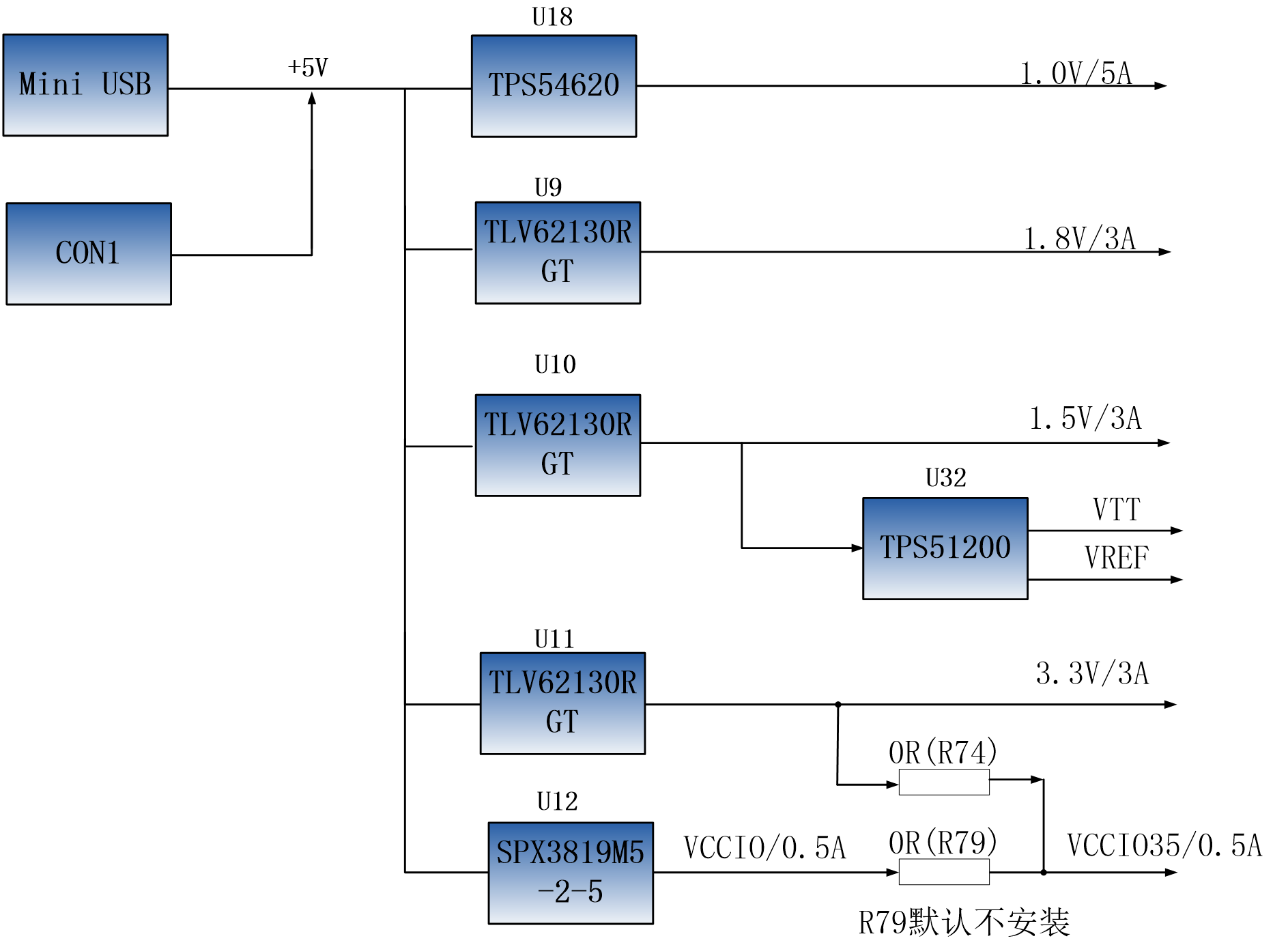

开发板通过+5V供电, 通过四路DC/DC电源芯片TPS54620和TLV62130RGT转化成+1.0V，+1.8V，+1.5V，+3.3V四路电源，+1.0V输出电流可高达5A， 其它3路电源电流为3A。另外通过一路LDO SPX3819M5-2-5产生VCCIO 2.5V电源，VCCIO 2.5V电源主要是预留给FPGA的BANK35的BANK电源，用户可以通过2个0欧姆电阻(R74,R79)来选择BANK35的电源。默认开发板上R74是安装的，R79的电阻是不安装的，所以BANK35的电源是+3.3V的。用户可以通过更换电阻，使得BANK35的IO输入输出为2.5V的电压标准。1.5V通过TI的TPS51200生成DDR3需要的VTT和VREF电压。各个电源分配的功能如下表所示：

电源	功能
+1.0V	ZYNQ PS和PL部分的内核电压
+1.8V	ZYNQ PS和PL部分辅助电压，BANK501 IO电压，eMMC
+3.3V	ZYNQ Bank0,Bank500，Bank13，Bank34的VCCIO, QSIP FLASH, Clock晶振
+1.5V	DDR3, ZYNQ Bank501
VREF, VTT（+0.75V）	DDR3
VCCIO(+2.5V)	预留为ZYNQ Bank35

因为ZYNQ FPGA的电源有上电顺序的要求，在电路设计中，我们已经按照 芯片的电源要求设计，上电依次为+1.0V->+1.8V->（+1.5 V、+3.3V、VCCIO）的电路设计，保证芯片的正常工作。

结构图

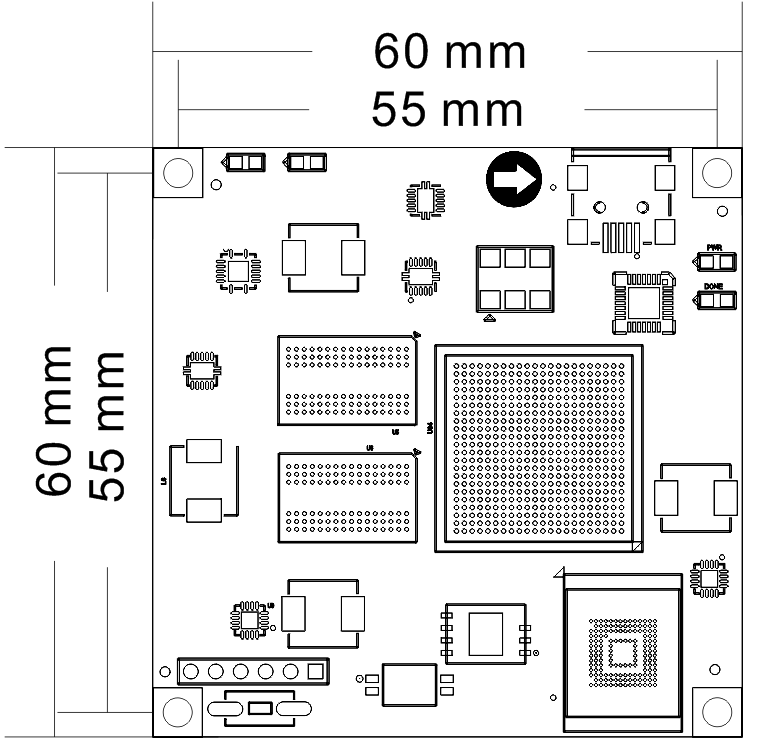

正面图（Top View）

连接器管脚定义

核心板一共扩展出4个高速扩展口，使用4个80Pin的板间连接器（CON1~CON4）和底板连接，连接器的PIN脚间距为0.5mm。其中CON1连接电源输入，PS的MIO信号和JTAG信号，CON2~CON4连接PL的BANK13，BANK34， BANK35的IO信号和GTP的收发器信号。 BANK35的IO电平可以通过更换板上的LDO芯片（U12）来改变电平标准，默认是3.3V。

CON1连接器的引脚分配

CO N1管脚	信 号名称	ZYNQ 引脚号	CO N1管脚	信 号名称	ZYNQ 引脚号
1	+5V		2	+5V
3	+5V		4	+5V
5	+5V		6	+5V
7	+5V		8	+5V
9	GND		10	GND
11	PS_MIO13	A17	12	ETH_TXD0	E14
13	PS_MIO12	C18	14	ETH_TXD1	A16
15			16	ETH_TXD2	E13
17			18	ETH_TXD3	A15
19	GND		20	GND
21			22	ETH_TXCK	D17
23			24	ETH_TXCTL	F12
25			26	ETH_RXD3	A10
27			28	ETH_RXD2	F11
29	GND		30	GND
31	PS_MIO7	D18	32	ETH_RXD1	B16
33	PS_MIO8	E18	34	ETH_RXD0	E12
35	PS_MIO9	C19	36	ETH_RXCTL	D16
37	PS_MIO11	B19	38	ETH_RXCK	A9
39	GND		40	GND
41			42	ETH_MDC	D13
43			44	ETH_MDIO	C11
45			46	OTG_STP	A12
47			48	OTG_DIR	E15
49	GND		50	GND
51	XADC_VP	L12	52	OTG_CLK	A14
53	XADC_VN	M11	54	OTG_NXT	F14
55			56	OTG_DATA0	C16
57	PS_MIO10	G16	58	OTG_DATA1	G11
59	GND		60	GND
61	SD_CLK	E9	62	OTG_DATA2	B11
63	SD_D1	B12	64	OTG_DATA3	F9
65	SD_D0	D15	66	OTG_DATA4	A11
67	SD_CMD	C15	68	OTG_DATA5	B9
69	GND		70	GND
71	SD_D3	B14	72	OTG_DATA6	F10
73	SD_D2	E10	74	OTG_DATA7	C10
75			76
77	FPGA_TMS	H10	78	FPGA_TCK	H11
79	FPGA_TDO	G9	80	FPGA_TDI	H9

CON2连接器的引脚分配

CO N2管脚	信 号名称	ZYNQ 引脚号	CO N2管脚	信 号名称	ZYNQ 引脚号
1	B 34_L19_N	N5	2	B34_L13_N	T1
3	B 34_L19_P	N6	4	B34_L13_P	T2
5	B34_L2_P	J7	6	B34_L21_N	N3
7	B34_L2_N	J6	8	B34_L21_P	N4
9	GND		10	GND
11	B34_L1_P	J8	12	B34_L12_N	L4
13	B34_L1_N	K8	14	B34_L12_P	L5
15	B 34_L11_N	K3	16	B35_L4_P	G8
17	B 34_L11_P	K4	18	B35_L4_N	G7
19	GND		20	GND
21	B 35_L24_P	H1	22	B35_L19_P	H4
23	B 35_L24_N	G1	24	B35_L19_N	H3
25	B34_L8_N	J1	26	B35_L22_P	G3
27	B34_L8_P	J2	28	B35_L22_N	G2
29	GND		30	GND
31	B35_IO25	H5	32	B35_L21_P	E4
33	B35_IO0	H6	34	B35_L21_N	E3
35	B 35_L20_P	G4	36	B35_L2_P	D7
37	B 35_L20_N	F4	38	B35_L2_N	D6
39	GND		40	GND
41	B35_L5_P	F5	42	B35_L23_P	F2
43	B35_L5_N	E5	44	B35_L23_N	F1
45	B35_L6_P	G6	46	B35_L17_P	E2
47	B35_L6_N	F6	48	B35_L17_N	D2
49	GND		50	GND
51	B35_L1_N	E7	52	B35_L16_P	D1
53	B35_L1_P	F7	54	B35_L16_N	C1
55	B 35_L14_P	D3	56	B35_L18_N	B1
57	B 35_L14_N	C3	58	B35_L18_P	B2
59	GND		60	GND
61	B 35_L12_N	C4	62	B35_L15_N	A1
63	B 35_L12_P	D5	64	B35_L15_P	A2
65	B 35_L11_N	C5	66	B35_L13_N	B3
67	B 35_L11_P	C6	68	B35_L13_P	B4
69	GND		70	GND
71	B35_L3_P	E8	72	B35_L10_N	A4
73	B35_L3_N	D8	74	B35_L10_P	A5
75	B35_L8_P	B7	76	B35_L9_N	A6
77	B35_L8_N	B6	78	B35_L9_P	A7
79	B35_L7_P	C8	80	B35_L7_N	B8

CON3连接器的引脚分配

CON 3管脚	信 号名称	ZYNQ 引脚号	CO N3管脚	信 号名称	ZYNQ 引脚号
1	MGT_CLK0_P	U9	2
3	MGT_CLK0_N	V9	4	GND
5	GND		6	MGT_RX2_ N	AB9
7			8	MGT_RX2_p	AA9
9	GND		10	GND
11	MGT_RX1_P	W8	12
13	MGT_RX1_N	Y8	14	GND
15	GND		16	MGT_TX2_P	AA5
17			18	MGT_TX2_N	AB5
19	GND		20	GND
21	MGT_TX1_P	W4	22
23	MGT_TX1_N	Y4	24	GND
25	GND		26	MGT_RX3_N	Y6
27			28	MGT_RX3_P	W6
29	GND		30	GND
31	MGT_RX0_P	AA7	32
33	MGT_RX0_N	AB7	34	GND
35	GND		36	MGT_TX3_P	W2
37			38	MGT_TX3_N	Y2
39	GND		40	GND
41	MGT_TX0_P	AA3	42
43	MGT_TX0_N	AB3	44
45	GND		46	B34_L3_P	K7
47			48	B34_L3_N	L7
49	GND		50	GND
51	B34_L4_N	M6	52
53	B34_L4_P	L6	54
55			56	B34_L14_N	U1
57			58	B34_L14_P	U2
59	GND		60	GND
61	B34_L20_N	P5	62
63	B34_L20_P	P6	64
65			66	B34_L9_N	K2
67			68	B34_L9_P	J3
69	GND		70	GND
71	B34_L10_N	L1	72
73	B34_L10_P	L2	74
75			76
77	B34_IO25	R8	78	B34_L7_P	J5
79	B34_IO0	H8	80	B34_L7_N	K5

CON4连接器的引脚分配

CO N4管脚	信 号名称	ZYNQ 引脚号	CO N4管脚	信 号名称	ZYNQ 引脚号
1	B 13_L22_N	U18	2	B13_L20_P	U19
3	B 13_L22_P	U17	4	B13_L20_N	V19
5	B 13_L23_P	V16	6	B13_L19_N	T17
7	B 13_L23_N	W16	8	B13_L19_P	R17
9	GND		10	GND
11	B 13_L14_N	AA17	12	B13_L18_N	AA20
13	B 13_L14_P	AA16	14	B13_L18_P	AA19
15	B 13_L13_N	Y19	16	B13_L15_N	AB22
17	B 13_L13_P	Y18	18	B13_L15_P	AB21
19	GND		20	GND
21	B 13_L11_N	AA15	22	B13_L21_P	V18
23	B 13_L11_P	AA14	24	B13_L21_N	W18
25	B 13_L17_P	AB16	26	B13_L24_P	W17
27	B 13_L17_N	AB17	28	B13_L24_N	Y17
29	GND		30	GND
31	B 13_L16_N	AB19	32	B13_L2_P	V15
33	B 13_L16_P	AB18	34	B13_L2_N	W15
35	B 34_L22_P	M4	36	B13_L9_N	AB14
37	B 34_L22_N	M3	38	B13_L9_P	AB13
39	GND		40	GND
41	B 13_L12_N	Y15	42	B13_L6_N	U14
43	B13_IO25	U16	44	B13_L6_P	U13
45	B34_L6_P	M8	46	B34_L23_P	R5
47	B34_L6_N	M7	48	B34_L23_N	R4
49	GND		50	GND
51	B13_L1_N	V14	52	B13_L8_N	AB12
53	B13_L1_P	V13	54	B13_L8_P	AA12
55	B13_L7_N	AB11	56	B34_L17_N	R2
57	B13_L7_P	AA11	58	B34_L17_P	R3
59	GND		60	GND
61	B 34_L24_P	P7	62	B34_L5_P	N8
63	B 34_L24_N	R7	64	B34_L5_N	P8
65	B13_L4_P	V11	66	B34_L18_P	P3
67	B13_L4_N	W11	68	B34_L18_N	P2
69	GND		70	GND
71	B13_L3_P	W12	72	B13_L10_P	Y12
73	B13_L3_N	W13	74	B13_L10_N	Y13
75	B13_L5_N	U12	76	B34_L15_N	M1
77	B13_L5_P	U11	78	B34_L15_P	M2
79	B 34_L16_N	P1	80	B34_L16_P	N1

扩展板

简介

通过前面的功能简介，我们可以了解到扩展板部分的功能

• 1路PCIEx2接口

• 2路光纤接口

• 2路10/100M/1000M以太网RJ-45接口

• 1路HDMI视频输出接口

• 1路HDMI视频输入接口

• 4路USB HOST接口

• 1路USB Uart通信接口

• 1路SD卡接口

• 2路40针扩展口

• JTAG调试接口

• 2个独立按键

• 5个用户LED灯

千兆以太网接口

AX7015B底板上有2路千兆以太网接口，其中1路以太网接口是连接的PS系统端，另外1路以太网接口是连接到PL的逻辑IO口上。连接到PL端的千兆以太网接口需要通过程序调用IP挂载到ZYNQ的AXI总线系统上。

以太网芯片采用景略半导体的工业级以太网GPHY芯片（JL2121-N040I）为用户提供网络通信服务。PS端的以太网PHY芯片是连接到ZYNQ的PS端BANK501的GPIO接口上。PL端的的以太网PHY芯片是连接到BANK35 的IO上。JL2121芯片支持10/100/1000 Mbps网络传输速率，通过RGMII接口跟Zynq7000系统的MAC层进行数据通信。JL2121支持ＭDI/MDX自适应，各种速度自适应，Master/Slave自适应，支持MDIO总线进行PHY的寄存器管理。

JL2121上电会检测一些特定的IO的电平状态，从而确定自己的工作模式。表8-1 描述了GPHY芯片上电之后的默认设定信息。

配置Pin脚	说明	配置值
RXD3_ADR0 RXC_ADR1 RXCTL_ADR2	MDIO/MDC 模式的PHY地址	PHY Address 为 001
RXD1_TXDLY	TX时钟2ns延时	延时
RXD0_RXDLY	RX时钟2ns延时	延时

表3-2-1PHY芯片默认配置值

当网络连接到千兆以太网时，ZYNQ和PHY芯片JL2121的数据传输时通过RGMII总线通信，传输时钟为125Mhz，数据在时钟的上升沿和下降样采样。

当网络连接到百兆以太网时，ZYNQ和PHY芯片JL2121的数据传输时通过RMII总线通信，传输时钟为25Mhz。数据在时钟的上升沿和下降样采样。

图3-2-1为ZYNQ PS端1路以太网PHY芯片连接示意图:

　　　　　　　　　　　　　　　图3-2-1 ZYNQ PS系统与GPHY连接示意图

图3-2-2为ZYNQ PL端1路以太网PHY芯片连接示意图:

图3-2-2 ZYNQ PL端与4个GPHY连接示意图

PS端千兆以太网引脚分配如下：

信号名称	ZYNQ引脚名	ZYNQ引脚号	备注
PHY1_TXCK	PS_MIO16_501	D17	RGMII 发送时钟
PHY1_TXD0	PS_MIO17_501	E14	发送数据bit０
PHY1_TXD1	PS_MIO18_501	A16	发送数据bit1
PHY1_TXD2	PS_MIO19_501	E13	发送数据bit2
PHY1_TXD3	PS_MIO20_501	A15	发送数据bit3
PHY1_TXCTL	PS_MIO21_501	F12	发送使能信号
PHY1_RXCK	PS_MIO22_501	A9	RGMII接收时钟
PHY1_RXD0	PS_MIO23_501	E12	接收数据Bit0
PHY1_RXD1	PS_MIO24_501	B16	接收数据Bit1
PHY1_RXD2	PS_MIO25_501	F11	接收数据Bit2
PHY1_RXD3	PS_MIO26_501	A10	接收数据Bit3
PHY1_RXCTL	PS_MIO27_501	D16	接 收数据有效信号
PHY1_MDC	PS_MIO52_501	D13	MDIO管理时钟
PHY1_MDIO	PS_MIO53_501	C11	MDIO管理数据
PHY1_RESET	PS_MIO7	D18	复位信号

PL端千兆以太网引脚分配如下：

信号名称	ZYNQ引脚名	ZYNQ引脚号	备注
PHY2_TXCK	B35_L16_P	D1	RGMII 发送时钟
PHY2_TXD0	B35_L23_P	F2	发送数据bit０
PHY2_TXD1	B35_L23_N	F1	发送数据bit1
PHY2_TXD2	B35_L17_P	E2	发送数据bit2
PHY2_TXD3	B35_L17_N	D2	发送数据bit3
PHY2_TXCTL	B35_L16_N	C1	发送使能信号
PHY2_RXCK	B35_L13_P	B4	RGMII接收时钟
PHY2_RXD0	B35_L15_P	A2	接收数据Bit0
PHY2_RXD1	B35_L15_N	A1	接收数据Bit1
PHY2_RXD2	B35_L18_P	B2	接收数据Bit2
PHY2_RXD3	B35_L18_N	B1	接收数据Bit3
PHY2_RXCTL	B35_L13_N	B3	接 收数据有效信号
PHY2_MDC	B35_L7_P	C8	MDIO管理时钟
PHY2_MDIO	B35_L7_P	B8	MDIO管理数据
PHY2_RESET	B35_L8_P	B7	复位信号

USB2.0 Host接口

AX7015B底板上有4个USB2.0 HOST接口，USB2.0收发器采用的是一个1.8V的，高速的支持ULPI标准接口的USB3320C-EZK芯片，再通过一个USB HUB芯片USB2514扩展出4路USB HOST接口。ZYNQ的USB总线接口和USB3320C-EZK收发器相连接，实现高速的USB2.0 Host模式的数据通信。USB3320C的USB的数据和控制信号连接到ZYNQ芯片PS端的BANK501的IO口上，USB接口差分信号(DP/DM)连接到USB2514芯片扩展出4个USB接口。2个24MHz的晶振为分别为USB3320C和USB2514芯片提供系统时钟。

底板上为用户提供了4个USB HOST接口，USB接口为扁型USB接口(USB Type A)，方便用户同时连接不同的USB Slave外设(比如USB鼠标和USB键盘）。另外底板也为每个USB接口提供了+5V的电源。

ZYNQ处理器和USB3320C-EZK芯片及USB2514芯片连接的示意图如3-3-1所示：

图3-3-1 Zynq7000和USB芯片间连接示意图

USB2.0引脚分配：

信号名称	ZY NQ引脚名	ZY NQ引脚号	备注
OTG_DATA4	PS_MIO28_501	A11	USB数据Bit4
OTG_DIR	PS_MIO29_501	E15	USB数据方向信号
OTG_STP	PS_MIO30_501	A12	USB停止信号
OTG_NXT	PS_MIO31_501	F14	USB下一数据信号
OTG_DATA0	PS_MIO32_501	C16	USB数据Bit0
OTG_DATA1	PS_MIO33_501	G11	USB数据Bit1
OTG_DATA2	PS_MIO34_501	B11	USB数据Bit2
OTG_DATA3	PS_MIO35_501	F9	USB数据Bit3
OTG_CLK	PS_MIO36_501	A14	USB时钟信号
OTG_DATA5	PS_MIO37_501	B9	USB数据Bit5
OTG_DATA6	PS_MIO38_501	F10	USB数据Bit6
OTG_DATA7	PS_MIO39_501	C10	USB数据Bit7
OTG_RESETN	PS_MIO8_500	E18	USB复位信号

HDMI输出接口

HDMI输出接口的实现，是选用Silion Image公司的SIL9134 HDMI（DVI）编码芯片，最高支持1080P@60Hz输出，支持3D输出。

其中，SIL9134的视频数字接口，音频数字接口和I2C配置接口和ZYNQ7000 PL部分的BANK34/35 IO相连，ZYNQ7000系统通过I2C管脚来对SIL9134进行初始化和控制操作。SIL9134芯片和ZYNQ7000的硬件连接示意图如下图3-4-1所示：

图3-4-1 HDMI接口设计原理图

ZYNQ的引脚分配：

信号名称	ZY NQ引脚名	ZY NQ引脚号	备注
9134_CLK	B35_L24_P	H1	9134视频信号时钟
9134_HS	B35_L21_P	E4	9134视频信号行同步
9134_VS	B35_L21_N	E3	9134视频信号列同步
9134_DE	B35_L22_N	G2	9134视频信号有效
9134_D[0]	B35_L22_P	G3	9134视频信号数据0
9134_D[1]	B35_L19_N	H3	9134视频信号数据1
9134_D[2]	B35_L19_P	H4	9134视频信号数据2
9134_D[3]	B35_L4_N	G7	9134视频信号数据3
9134_D[4]	B35_L4_P	G8	9134视频信号数据4
9134_D[5]	B35_L24_N	G1	9134视频信号数据5
9134_D[6]	B35_IO25	H5	9134视频信号数据6
9134_D[7]	B35_IO0	H6	9134视频信号数据7
9134_D[8]	B35_L20_P	G4	9134视频信号数据8
9134_D[9]	B35_L20_N	F4	9134视频信号数据9
9 134_D[10]	B35_L5_P	F5	9134视频信号数据10
9 134_D[11]	B35_L5_N	E5	9134视频信号数据11
9 134_D[12]	B35_L6_P	G6	9134视频信号数据12
9 134_D[13]	B35_L6_N	F6	9134视频信号数据13
9 134_D[14]	B35_L1_N	E7	9134视频信号数据14
9 134_D[15]	B35_L1_P	F7	9134视频信号数据15
9 134_D[16]	B35_L14_P	D3	9134视频信号数据16
9 134_D[17]	B35_L14_N	C3	9134视频信号数据17
9 134_D[18]	B35_L12_N	C4	9134视频信号数据18
9 134_D[19]	B35_L12_P	D5	9134视频信号数据19
9 134_D[20]	B35_L11_N	C5	9134视频信号数据20
9 134_D[21]	B35_L11_P	C6	9134视频信号数据21
9 134_D[22]	B35_L3_P	E8	9134视频信号数据22
9 134_D[23]	B35_L3_N	D8	9134视频信号数据23
9134_SCK	B34_L2_N	J6	9134音频接口I2S时钟
9 134_SPDIF	B34_L21_N	N3	9134音频S/PDIF输入
9134_MCLK	B34_L21_P	N4	9134音频输入主时钟
9134_WS	B34_L2_P	J7	9134音频接口I2S字选择
9134_SD0	B34_L19_N	N5	9134音频接口I2S数据
9134_SD1	B34_L19_P	N6	9134音频接口I2S数据
9134_SD2	B34_L13_N	T1	9134音频接口I2S数据
9134_SD3	B34_L13_P	T2	9134音频接口I2S数据
9 134_nRESET	B34_L12_N	L4	9134复位信号
9134_INT	B34_L12_P	L5	9134中断信号
HDMI_SCL	B34_L1_P	J8	9134 IIC控制时钟
HDMI _SDA	B34_L1_N	K8	9134 IIC控制数据

HDMI输入接口

HDMI输入接口我们采用了Silion Image公司的SIL9013 HDMI解码芯片，最高支持1080P@60Hz输入，支持不同格式的数据输出。；

其中，SIL9013的IIC配置接口也与FPGA的BANK13的IO相连，ZYNQ通过I2C总线的编程来对SIL9013进行初始化和控制操作，HDMI输入接口的硬件连接如图3-5-1所示。

图3-5-1 HDMI 输入原理图

ZYNQ的引脚分配：

信号名称	ZY NQ引脚名	ZY NQ引脚号	备注
9 013_nRESET	B34_L16_N	P1	9013复位信号
9013_CLK	B13_L14_P	AA16	9013视频信号时钟
9013_HS	B13_L20_P	U19	9013视频信号行同步
9013_VS	B13_L22_N	U18	9013视频信号列同步
9013_DE	B13_L20_N	V19	9013视频信号有效
9013_D[0]	B13_L22_P	U17	9013视频信号数据0
9013_D[1]	B13_L23_P	V16	9013视频信号数据1
9013_D[2]	B13_L23_N	W16	9013视频信号数据2
9013_D[3]	B13_L14_N	AA17	9013视频信号数据3
9013_D[4]	B13_L13_N	Y19	9013视频信号数据4
9013_D[5]	B13_L13_P	Y18	9013视频信号数据5
9013_D[6]	B13_L11_N	AA15	9013视频信号数据6
9013_D[7]	B13_L11_P	AA14	9013视频信号数据7
9013_D[8]	B13_L17_P	AB16	9013视频信号数据8
9013_D[9]	B13_L17_N	AB17	9013视频信号数据9
9 013_D[10]	B13_L16_N	AB19	9013视频信号数据10
9 013_D[11]	B13_L16_P	AB18	9013视频信号数据11
9 013_D[12]	B13_L12_N	Y15	9013视频信号数据12
9 013_D[13]	B13_IO25	U16	9013视频信号数据13
9 013_D[14]	B13_L1_N	V14	9013视频信号数据14
9 013_D[15]	B13_L1_P	V13	9013视频信号数据15
9 013_D[16]	B13_L7_N	AB11	9013视频信号数据16
9 013_D[17]	B13_L7_P	AA11	9013视频信号数据17
9 013_D[18]	B13_L4_P	V11	9013视频信号数据18
9 013_D[19]	B13_L4_N	W11	9013视频信号数据19
9 013_D[20]	B13_L3_P	W12	9013视频信号数据20
9 013_D[21]	B13_L3_N	W13	9013视频信号数据21
9 013_D[22]	B13_L5_N	U12	9013视频信号数据22
9 013_D[23]	B13_L5_P	U11	9013视频信号数据23
HDMI_SCL	B34_L1_P	J8	9013 IIC控制时钟
HDMI _SDA	B34_L1_N	K8	9013 IIC控制数据

光纤接口

AX7015B扩展板上有2路光纤接口，用户可以购买光模块(市场上1.25G，2.5G光模块）插入到这2个光纤接口中进行光纤数据通信。2路光纤接口分别跟ZYNQ的GTP收发器的2路RX/TX相连接，TX信号和RX信号都是以差分信号方式通过隔直电容连接ZYNQ和光模块，每路TX发送和RX接收数据速率高达6.125Gb/s。GTP收发器的参考时钟由核心板上的125M差分晶振提供。

FPGA和光纤设计示意图如下图3-6-1所示:

图3-6-1光纤设计示意图

两路光纤接口在扩展板的实物图如下图所示:

两路光纤通信接口实物图

OPT2光纤接口ZYNQ引脚分配如下：

网络名称	ZYNQ引脚	备注
SFP1_TX_P	W2	SFP光模块数据发送 Positive
SFP1_TX_N	Y2	SFP光模块数据发送Negative
SFP1_RX_P	W6	SFP光模块数据接收 Positive
SFP1_RX_N	Y6	SFP光模块数据接收Negative
SFP1_TX_DIS	U1	SFP光模块光发射禁止，高有效
SFP1_LOSS	U2	SFP光接收L OSS信号，高表示没有接收到光信号
SFP1_IIC_SCL	K7	SFP光模块DDMI的I2C时钟
SFP1_IIC_SDA	L7	SFP光模块DDMI的I2C数据

注意：以上的管脚定义为AX7015B底板PCB板上丝印OPT2光纤接口

OPT1光纤接口ZYNQ引脚分配如下：

网络名称	ZYNQ引脚	备注
SFP2_TX_P	AA5	SFP光模块数据发送 Positive
SFP2_TX_N	AB5	SFP光模块数据发送Negative
SFP2_RX_P	AA9	SFP光模块数据接收 Positive
SFP2_RX_N	AB9	SFP光模块数据接收Negative
SFP2_TX_DIS	K2	SFP光模块光发射禁止，高有效
SFP2_LOSS	K5	SFP光接收L OSS信号，高表示没有接收到光信号
SFP2_IIC_SCL	J5	SFP光模块DDMI的I2C时钟
SFP2_IIC_SDA	J3	SFP光模块DDMI的I2C数据

注意：以上的管脚定义为AX7015B底板PCB板上丝印OPT1光纤接口

PCIe x2接口

AX7015B扩展板上提供一个工业级高速数据传输PCIe x2接口，PCIE卡的外形尺寸符合标准PCIe卡电气规范要求，可直接在普通台式机的 PCIe插槽上使用。

PCIe接口的收发信号直接跟FPGA的GTP收发器相连接，2通道的TX信号和RX信号都是以差分信号方式连接到FPGA，单通道通信速率可高达5G bit带宽。PCIe的参考时钟由电脑的PCIe插槽提供给开发板，参考时钟频率为100Mhz。

开发板的PCIe接口的设计示意图如下图3-7-1所示,其中TX发送信号和参考时钟CLK信号用AC耦合模式连接。

图3-7-1 PCIe x2设计示意图

PCIe x2接口FPGA引脚分配如下：

网络名称	FPGA引脚	备注
PCIE_RX0_P	W8	PCIE通道0数据接收 Positive
PCIE_RX0_N	Y8	PCIE通道0数据接收Negative
PCIE_RX1_P	AA7	PCIE通道1数据接收 Positive
PCIE_RX1_N	AB7	PCIE通道1数据接收Negative
PCIE_TX0_P	W4	PCIE通道0数据发送 Positive
PCIE_TX0_N	Y4	PCIE通道0数据发送Negative
PCIE_TX1_P	AA3	PCIE通道1数据发送 Positive
PCIE_TX1_N	AB3	PCIE通道1数据发送Negative
PCIE_CLK_P	U9	PCIE的参考时钟 Positive
PCIE_CLK_N	V9	PCIE的参考时钟Negative

USB转串口

AX7015B底板上也配有串口接口，用于ZYNQ7000系统的整体调试， 转换芯片采用Silicon Labs CP2102GM的USB-UAR芯片, USB接口采用MINI USB接口，可以用一根USB线将它连接到上PC的USB口进行核心板的单独供电和串口数据通信 。

USB Uart电路设计的示意图如下图3-8-1所示:

3-8-1 USB转串口示意图

UART转串口的ZYNQ引脚分配：

信号名称	ZY NQ引脚名	ZY NQ引脚号	备注
UART_RXD	PS_MIO13_500	A17	Uart数据输入
UART_TXD	PS_MIO12_500	C18	Uart数据输出

SD卡槽

AX7015B底板包含了一个Micro型的SD卡接口，以提供用户访问SD卡存储器，用于存储ZYNQ芯片的BOOT程序，Linux操作系统内核, 文件系统以及其它的用户数据文件。

SDIO信号与ZYNQ的PS BANK501的IO信号相连，因为该BANK的VCCMIO设置为1.8V，但SD卡的数据电平为3.3V, 我们这里通过TXS02612电平转换器来连接。Zynq7000 PS和SD卡连接器的原理图如图3-9-1所示。

图3-9-1 SD卡连接示意图

SD卡槽引脚分配

信号名称	ZY NQ引脚名	ZY NQ引脚号	备注
SD_CLK	PS_MIO40	E9	SD时钟信号
SD_CMD	PS_MIO41	C15	SD命令信号
SD_D0	PS_MIO42	D15	SD数据Data0
SD_D1	PS_MIO43	B12	SD数据Data1
SD_D2	PS_MIO44	E10	SD数据Data2
SD_D3	PS_MIO45	B14	SD数据Data3
SD_CD	PS_MIO10	G16	SD卡插入信号

JTAG接口

在AX7015B底板上预留了一个JTAG接口，用于下载FPGA程序或者固化程序到FLASH。为了带电插拔造成对FPGA芯片的损坏，我们在JTAG信号上添加了保护二极管来保证信号的电压在FPGA接受的范围，避免FPGA的损坏。

图3-10-1 JTAG接口原理图

下图为扩展板上JTAG接口实物图，用户可以通过我们提供的USB下载器连接PC和JTAG接口进行ZYNQ的系统调试 JTAG线插拔的时候注意不要热插拔。

LED灯

AX7015B底板上有6个红色LED灯，其中1个是电源指示灯(PWR)， 5个是用户LED灯。当底板供电后，电源指示灯会亮起； 5个用户LED灯一个连接到PS的MIO上，另外四个连接到PL的IO上，用户可以通过程序来控制亮和灭，当连接用户LED灯的IO电压为高时，用户LED灯熄灭，当连接IO电压为低时，用户LED会被点亮。LED灯硬件连接的示意图如图3-11-1所示：

图3-11-1 底板LED灯硬件连接示意图

底板用户LED灯的引脚分配

信号名称	ZYNQ引脚名	ZY NQ管脚号	备注
PS_LED	PS_MIO9_500	C19	PS端用户LED灯
PL_LED1	B35_L10_P	A5	PL端用户LED1灯
PL_LED2	B35_L9_P	A7	PL端用户LED2灯
PL_LED3	B35_L9_N	A6	PL端用户LED3灯
PL_LED4	B35_L7_N	B8	PL端用户LED4灯

用户按键

AX7015B底板上有2个用户按键PS KEY和PL KEY，PS KEY连接到ZYNQ芯片PS的MIO管脚上，PL KEY连接到ZYNQ芯片PL的IO管脚上。按键按下，信号为低，ZYNQ芯片就是检测到低电平来判断按键是否按下。用户按键连接的示意图如图3-12-1所示：

图3-12-1 用户按键连接示意图

用户按键的ZYNQ管脚分配

信号名称	ZY NQ引脚名	ZY NQ引脚号	备注
PS_KEY	PS_MIO11_500	B19	ZYNQ系统复位信号
PL_KEY	B13_L8_N	AB12	PL端的用户按键

扩展口

AX7015B底板预留了1个2.54mm标准间距的40针的扩展口J12，用于连接黑金的各个模块或者用户自己设计的外面电路，扩展口有40个信号，其中，5V电源1路，3.3V电源2路，地3路，IO口34路。切勿IO直接跟5V设备直接连接，以免烧坏ZYNQ7000芯片。如果要接5V设备，需要接电平转换芯片。

扩展口(J12)的电路如下图3-13-1所示

图3-13-1扩展口J12原理图

J12扩展口ZYNQ的引脚分配

引脚编号	ZYNQ引脚	引脚编号	ZYNQ引脚
1	GND	2	+5V（输出）
3	M1	4	M2
5	Y13	6	Y12
7	P2	8	P3
9	R7	10	P7
11	P8	12	N8
13	R2	14	R3
15	R4	16	R5
17	M7	18	M8
19	M3	20	M4
21	U14	22	U13
23	AB14	24	AB13
25	W15	26	V15
27	Y17	28	W17
29	W18	30	V18
31	AB22	32	AB21
33	AA20	34	AA19
35	T17	36	R17
37	GND	38	GND
39	+3.3V（输出）	40	+3.3V（输出）

供电电源

开发板的电源输入电压为DC12V，可以通过PCIE插槽或者外接+12V电源给板子供电。外接电源供电时请使用开发板自带的电源,不要用其他规格的电源，以免损坏开发板。底板上通过3路DC/DC电源芯片ETA1471FT2G转换成+5V，+3.3V和1.8V四路电源。扩展上的电源设计如下图3-14-1所示:

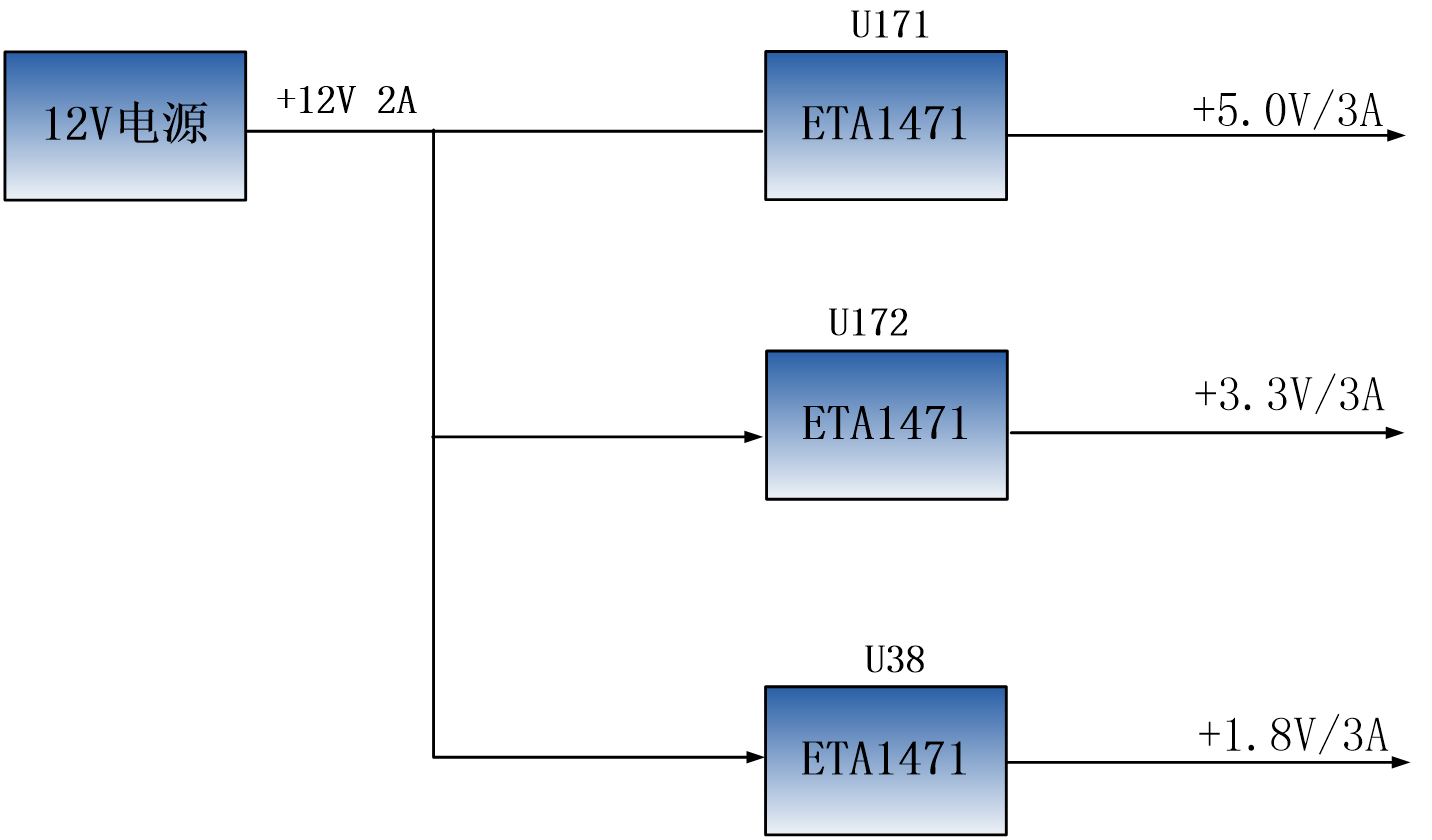

图3-14-1底板电源原理图

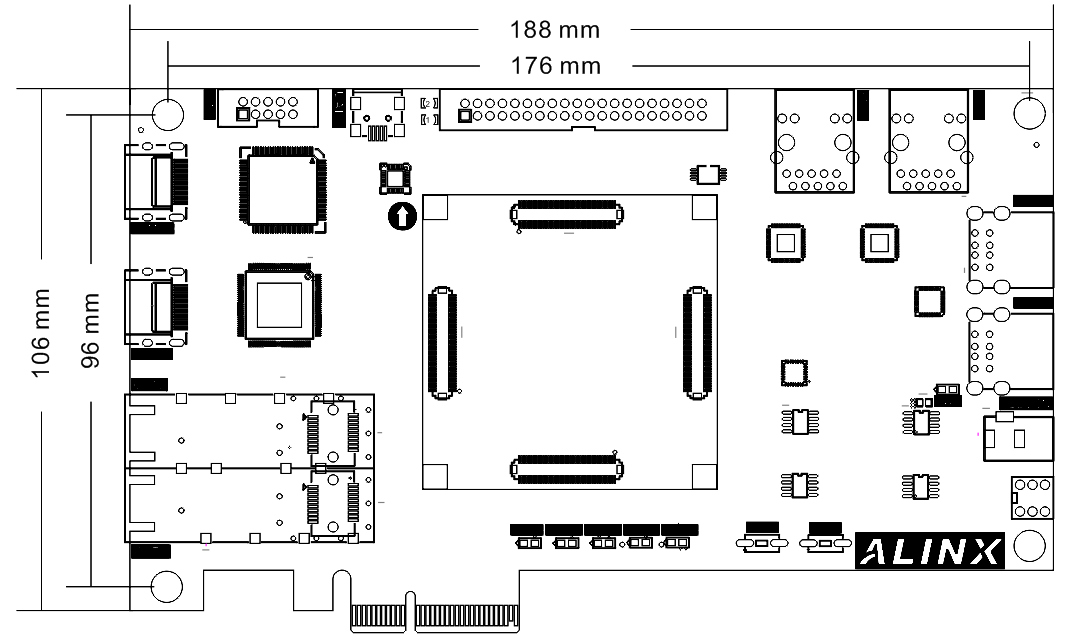

底板结构图

正面图（Top View）
