PL按键中断实验

PL按键中断实验#

实验VIvado工程为“ps_axi_key”。

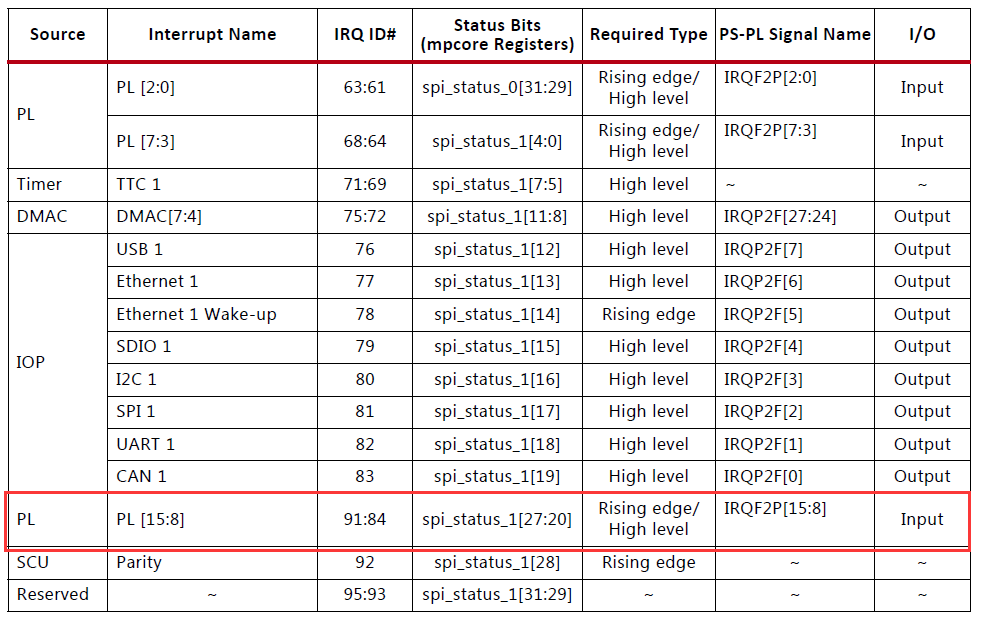

前面的定时器中断实验的中断属于PS内部的中断，本实验中断来自PL，PS最大可以接收16个来自PL的中断信号，都是上升沿或高电平触发。本实验用按键中断来控制LED。

../_images/image130.png

Vivado工程建立#

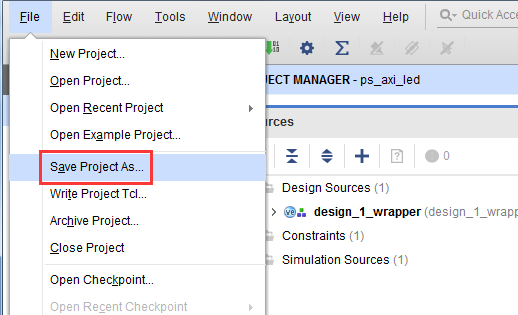

  1. 本实验所用的Vivado工程只需要在“ps_axi_led”这个工程上添加用于按键输入的AXI GPIO就可以，点击菜单“File -> Save Project As…”

../_images/image219.png

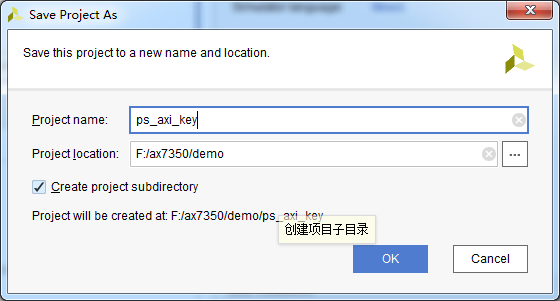

  1. 新的工程名为“ps_axi_key”

../_images/image319.png

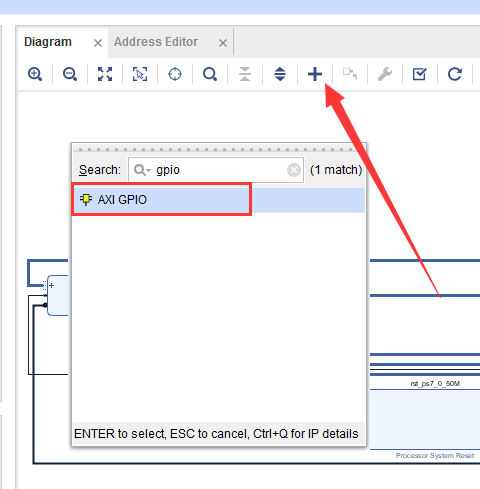

  1. 添加一个AXI GPIO

../_images/image414.png

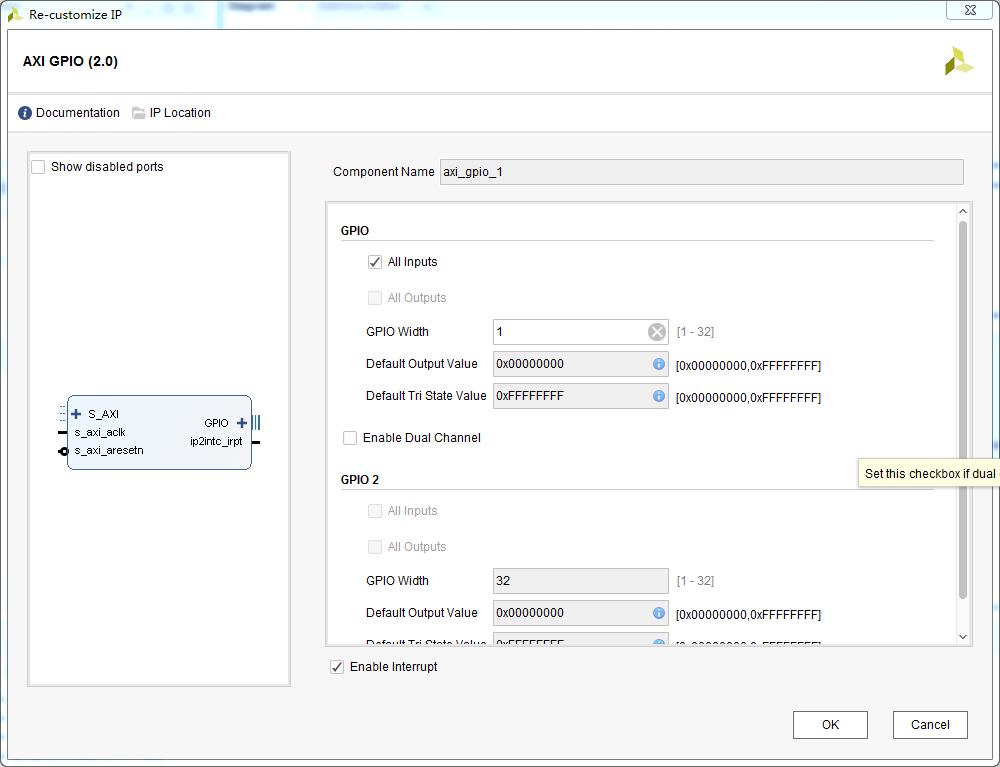

  1. 配置GPIO参数，都为输入，宽度为1，使能中断

../_images/image510.png

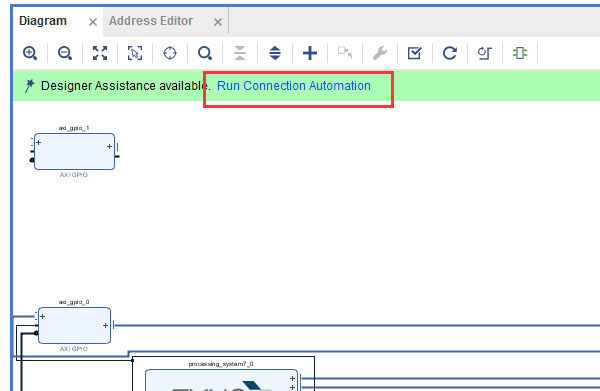

  1. 使用自动连接

../_images/image69.png

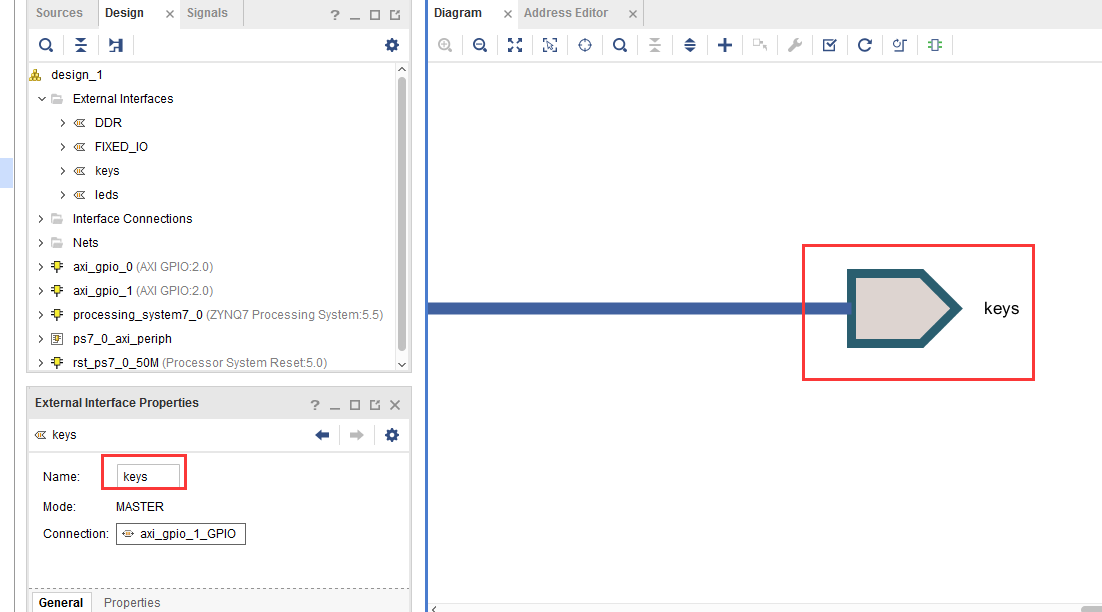

  1. 再把端口名称改为keys

../_images/image79.png

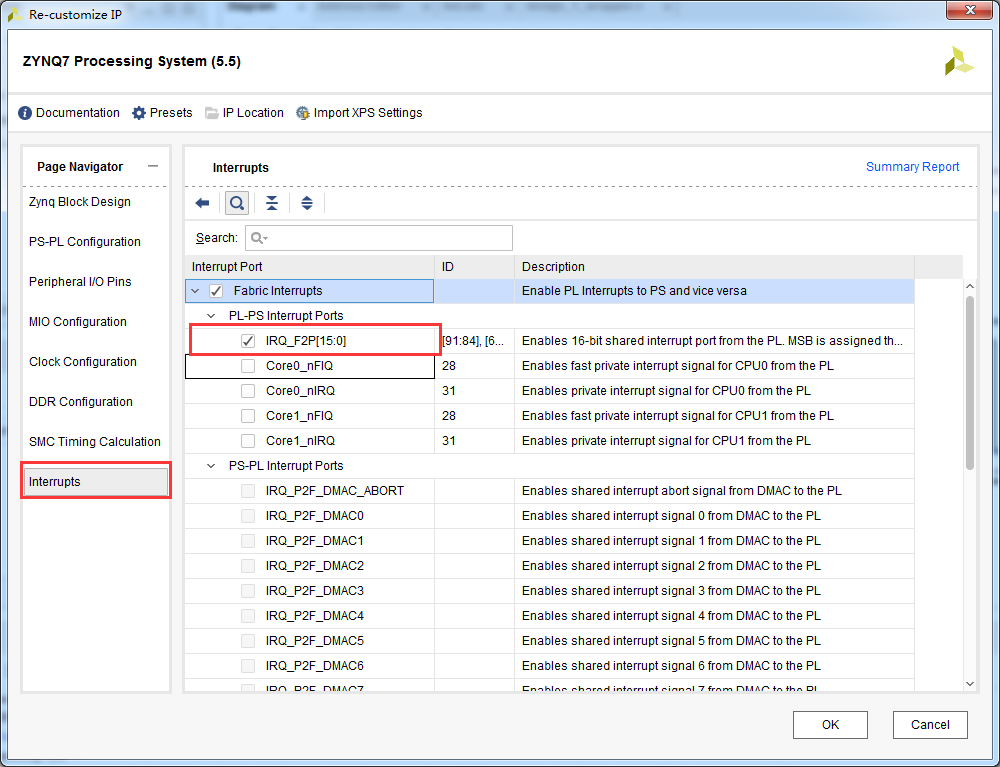

  1. 配置ZYNQ处理器的中断，勾选IRQ_F2P

../_images/image89.png

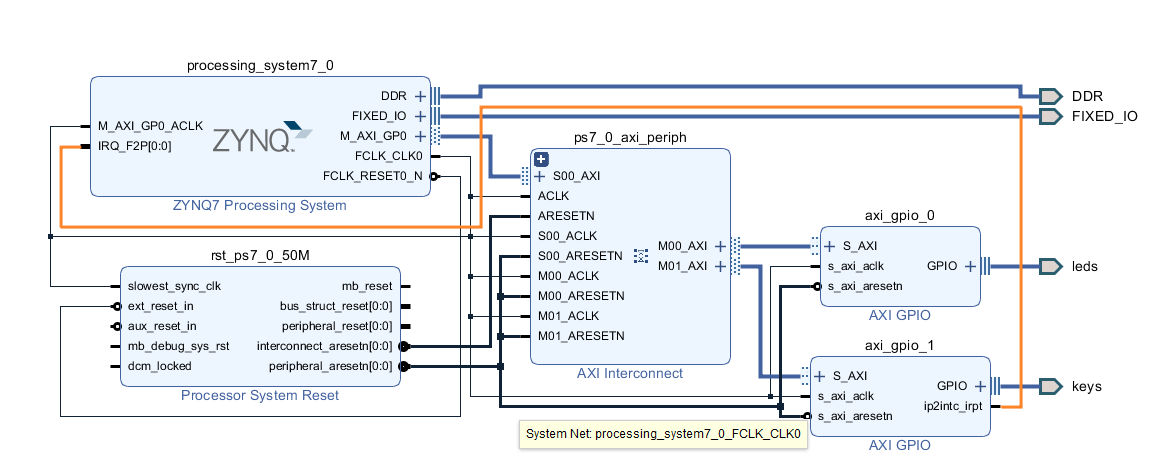

  1. 连接ip2intc_irpt到IRQ_F2Q

../_images/image98.png

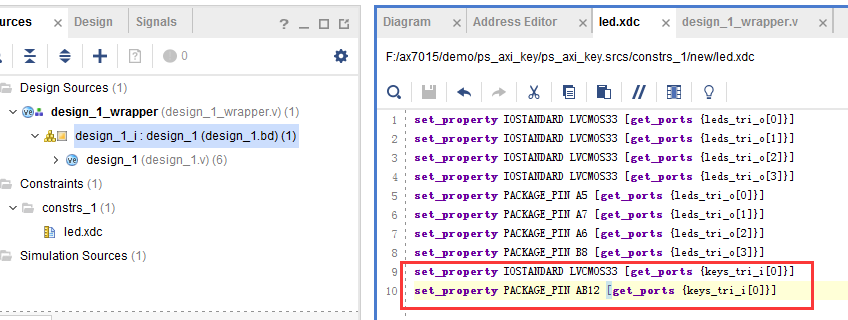

  1. 修改xdc约束文件

set_property IOSTANDARD LVCMOS33 [get_ports {leds_tri_o[0]}]
set_property IOSTANDARD LVCMOS33 [get_ports {leds_tri_o[1]}]
set_property IOSTANDARD LVCMOS33 [get_ports {leds_tri_o[2]}]
set_property IOSTANDARD LVCMOS33 [get_ports {leds_tri_o[3]}]
set_property PACKAGE_PIN A5 [get_ports {leds_tri_o[0]}]
set_property PACKAGE_PIN A7 [get_ports {leds_tri_o[1]}]
set_property PACKAGE_PIN A6 [get_ports {leds_tri_o[2]}]
set_property PACKAGE_PIN B8 [get_ports {leds_tri_o[3]}]
set_property IOSTANDARD LVCMOS33 [get_ports {keys_tri_i[0]}]
set_property PACKAGE_PIN AB12 [get_ports {keys_tri_i[0]}]
../_images/image109.png

  1. 保存设计，编译生成bit文件

下载调试#

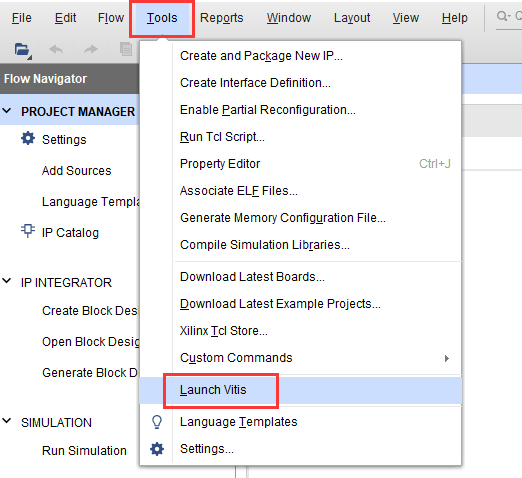

  1. 点击FileLaunch Vitis进入Vitis

../_images/image1114.png

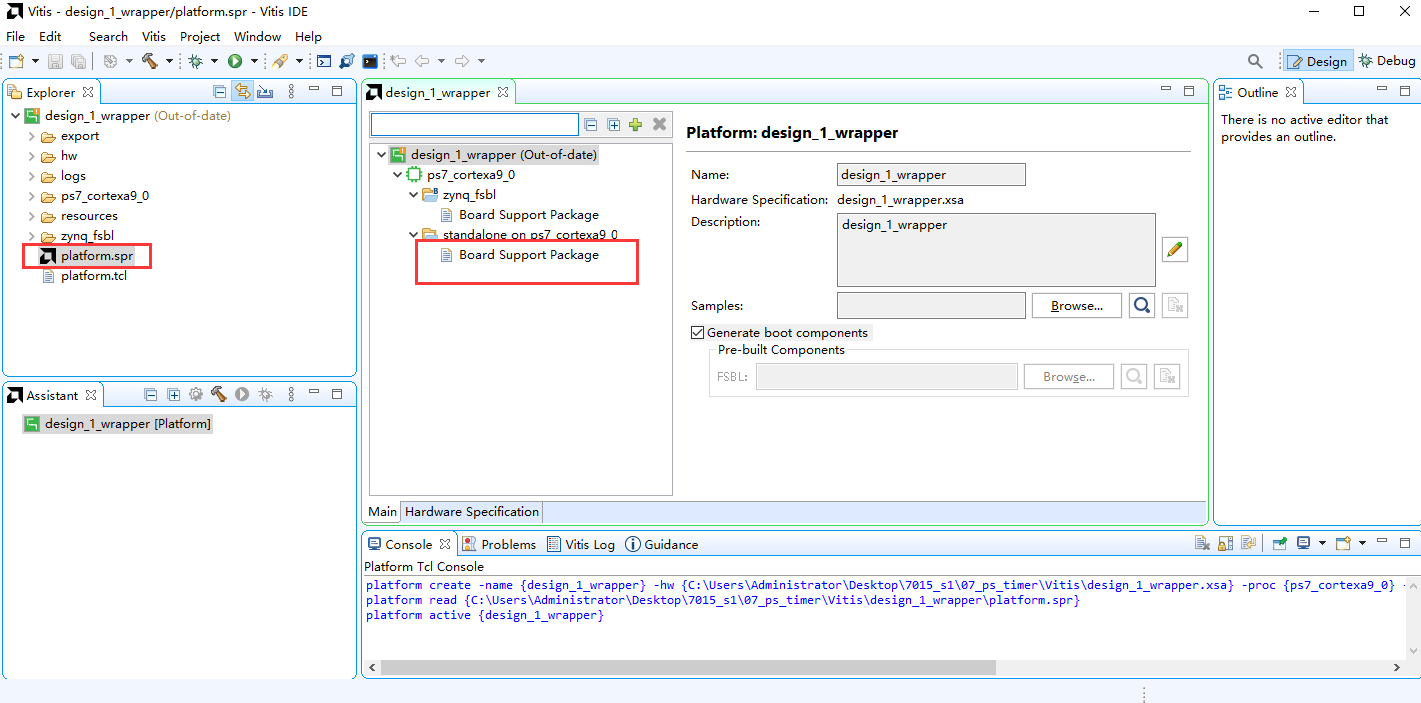

  1. 新建platform工程过程不再赘述，参考“PS点亮PL的LED灯” 一章

../_images/image1211.png

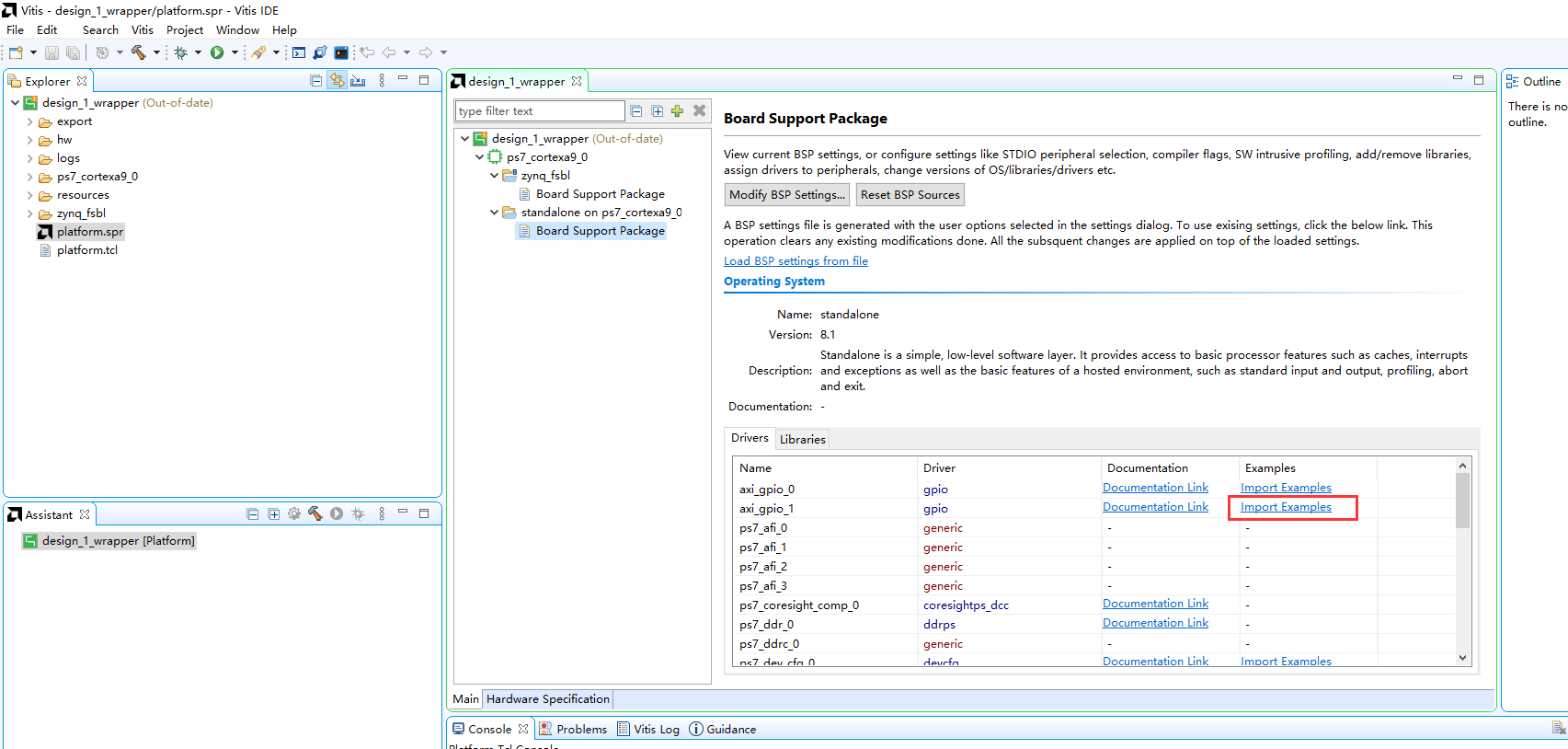

  1. 和前面的教程一样，在不熟悉Vitis程序编写的情况下，我们尽量使用Vitis自带例程来修改

../_images/image138.png

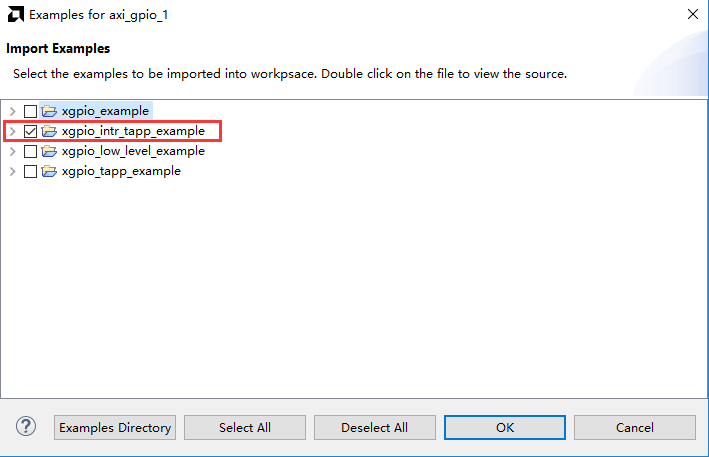

  1. 选择“xgpio_intr_tapp_example”

../_images/image148.png

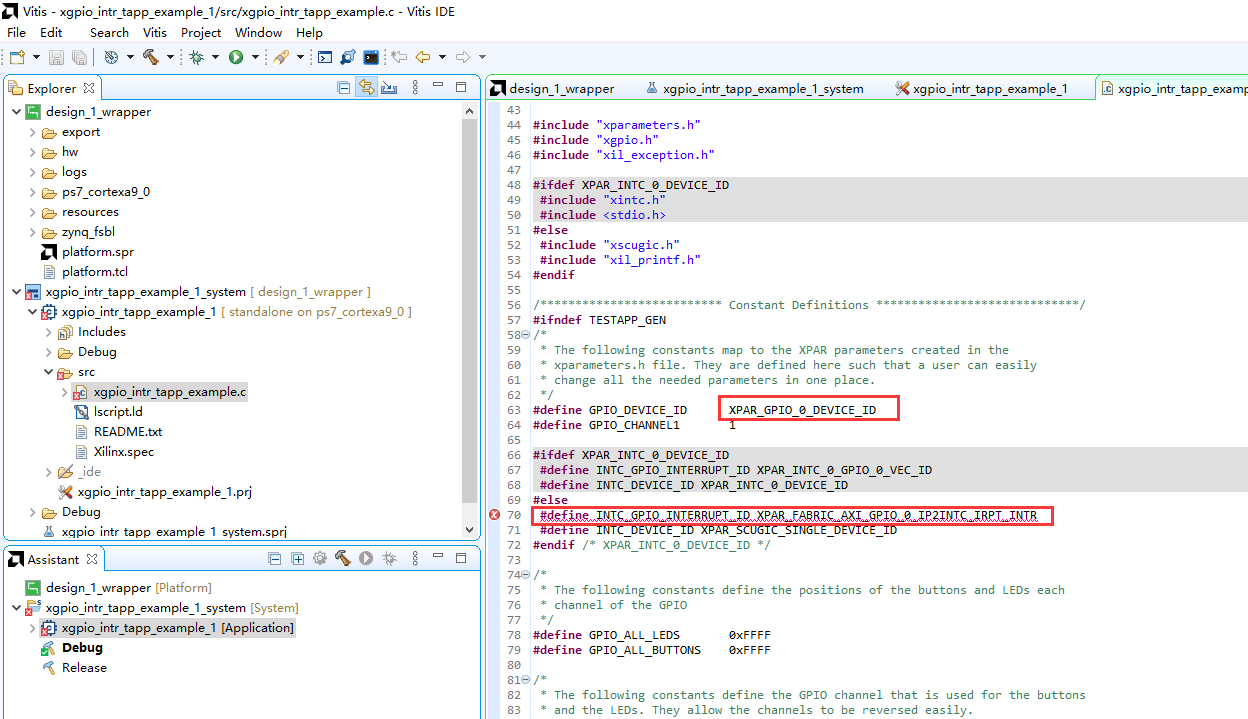

  1. 导入例程以后有未定义的错误，我们需要修改部分代码

../_images/image157.png

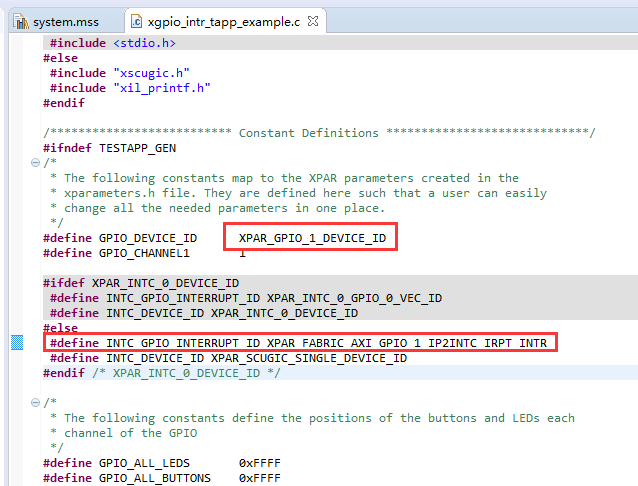

  1. 按下图修改GPIO和中断号的宏定义

../_images/image166.png

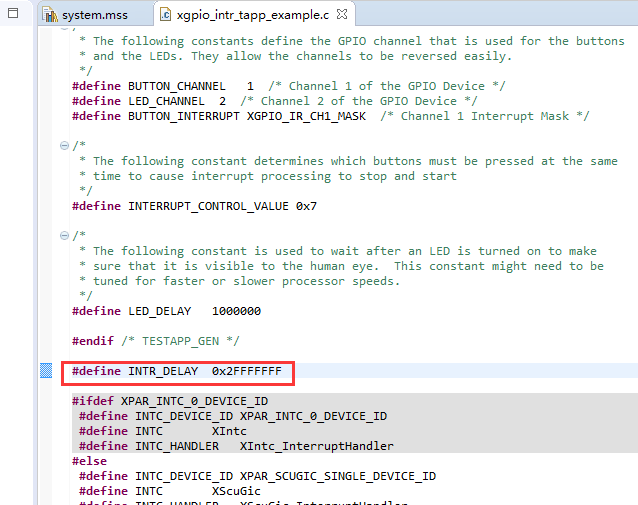

  1. 修改测试延时时间，让我们有足够的时间去按按键

../_images/image176.png

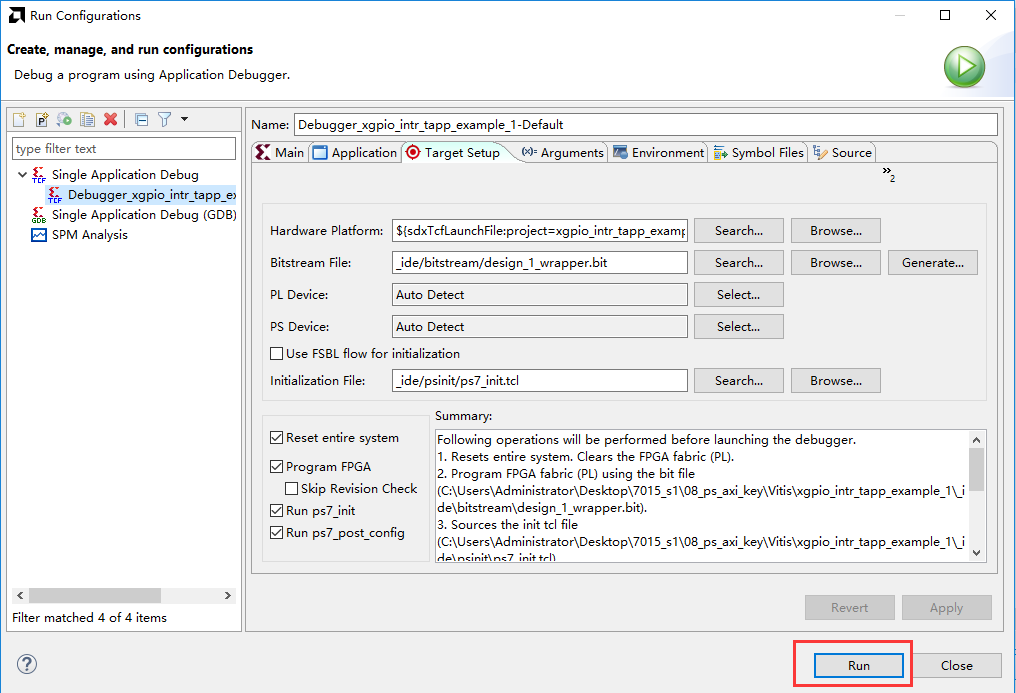

  1. 打开串口终端，运行程序

../_images/image185.png

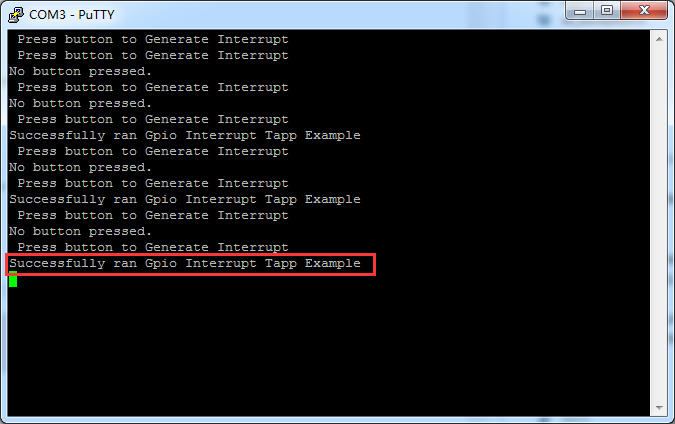

  1. 如果一直不按按键，串口显示“No button pressed.”，如果按下“PL_KEY”显示“Successfully ran Gpio Interrupt Tapp Example”。

../_images/image195.png

实验总结#

PL端可以给PS发送中断信号，这提高了PL和PS数据交互的效率，在需要大数量、低延时的应用中需要用到中断处理。
