PL的“Hello World”LED实验#
实验VIvado工程为“led”。
对于ZYNQ来说PL（FPGA）开发是至关重要的，这也是ZYNQ比其他ARM的有优势的地方，可以定制化很多ARM端的外设，在定制ARM端的外设之前先让我们通过一个LED例程来熟悉PL（FPGA）的开发流程，熟悉Vivado软件的基本操作，这个开发流程和不带ARM的FPGA芯片完全一致。
在本例程中，我们要做的是LED灯控制实验，每秒钟控制开发板上的LED灯翻转一次，实现亮、灭、亮、灭的控制。会控制LED灯，其它外设也慢慢就会了。
LED硬件介绍#

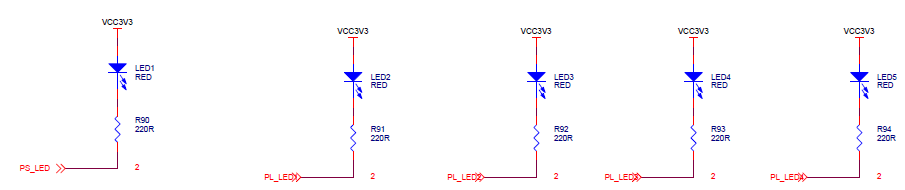

PL端只能直接控制PL端的LED，PS端的外设是无法直接控制的，我们可以看到4颗LED通过三极管连接到3.3V电源，当三极管导通LED就会亮，只要连接到三极管的IO为高电平，三极管就会导通。无论是学习FPGA还是学习ARM，基本的硬件知识还是要掌握，例如看原理图。
从原理图我们可以知道四个LED对应的ZYNQ芯片的管脚情况如下：
PL_LED1 —— A5
PL_LED2 —— A7
PL_LED3 —— A6
PL_LED4 —— B8
创建Vivado工程#
启动Vivado，在Windows中可以通过双击Vivado快捷方式启动

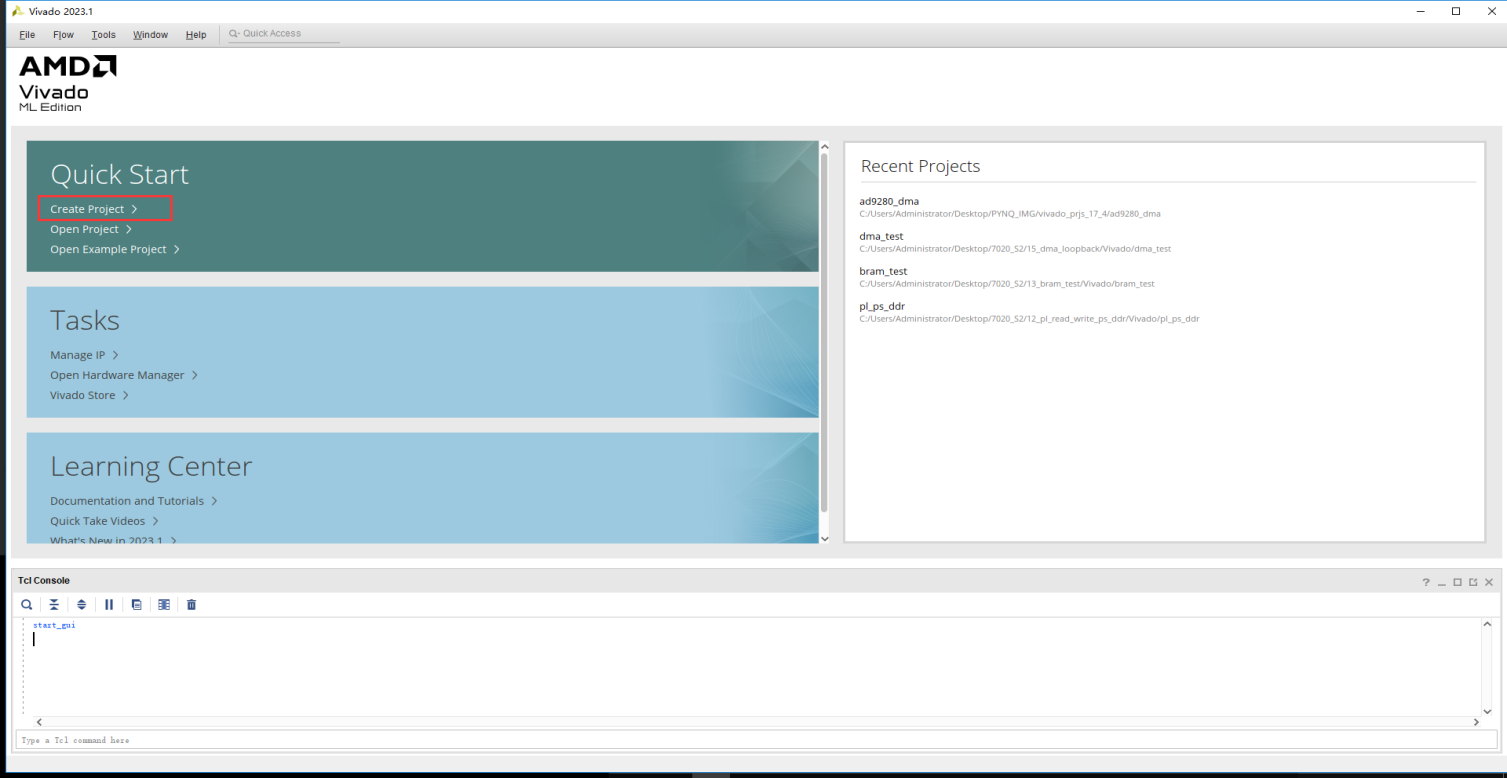

在Vivado开发环境里点击“Create New Project”，创建一个新的工程。

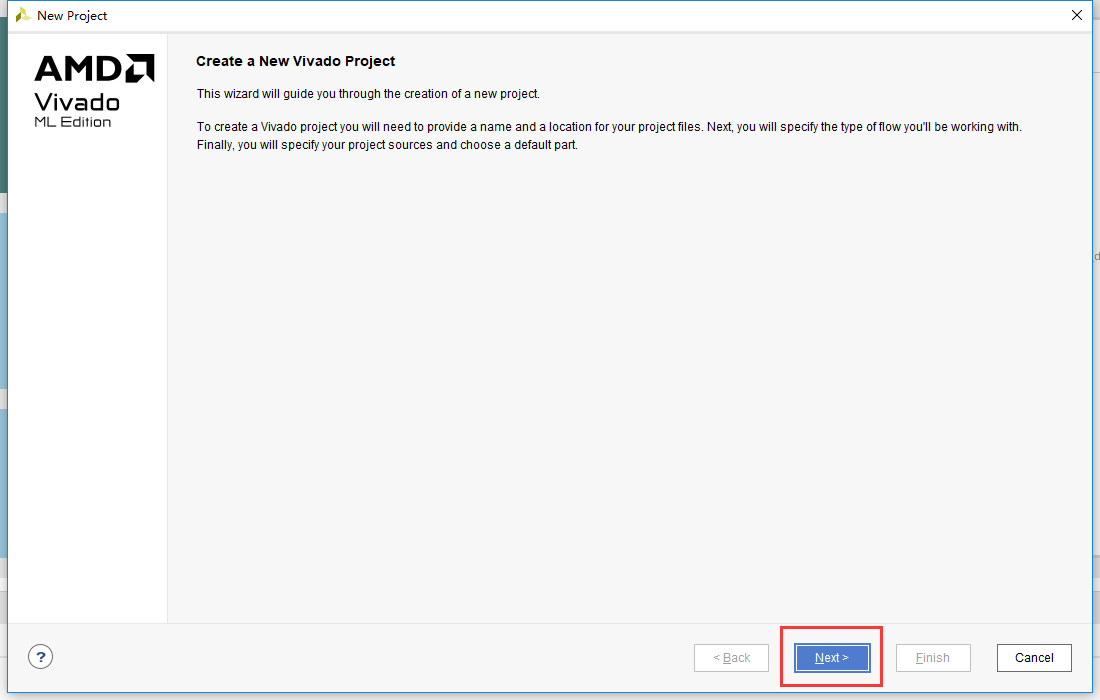

弹出一个建立新工程的向导，点击“Next”

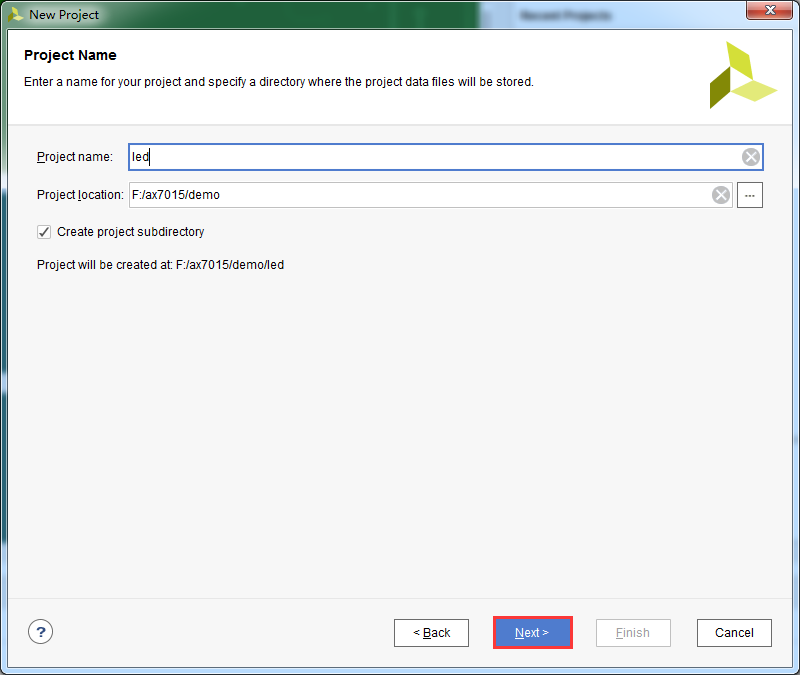

在弹出的对话框中输入工程名和工程存放的目录，我们这里取一个led的工程名。需要注意工程路径“Project location”不能有中文空格，路径名称也不能太长。

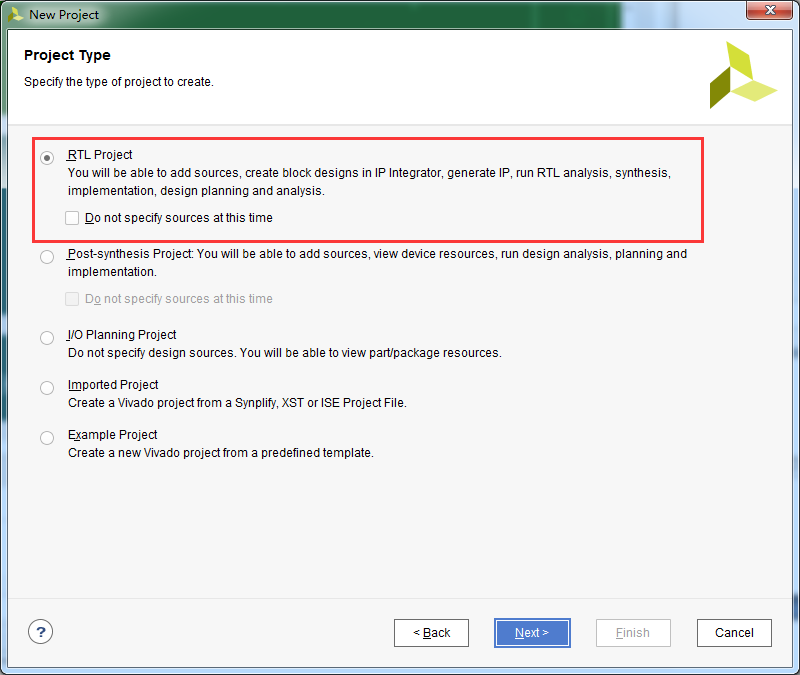

在工程类型中选择“RTL Project”

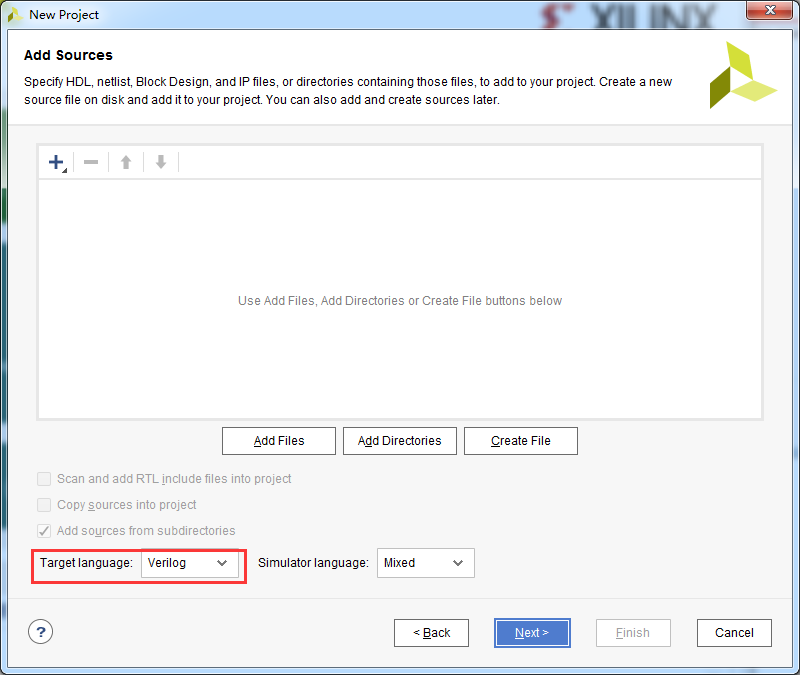

目标语言“Target language”选择“Verilog”，虽然选择Verilog，但VHDL也可以使用，支持多语言混合编程。

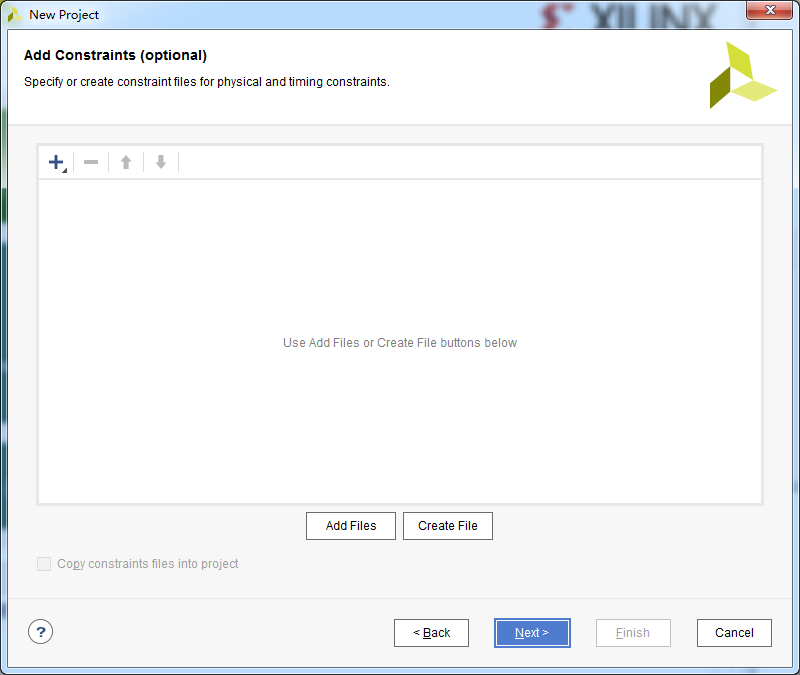

点击“Next”，不添加任何文件

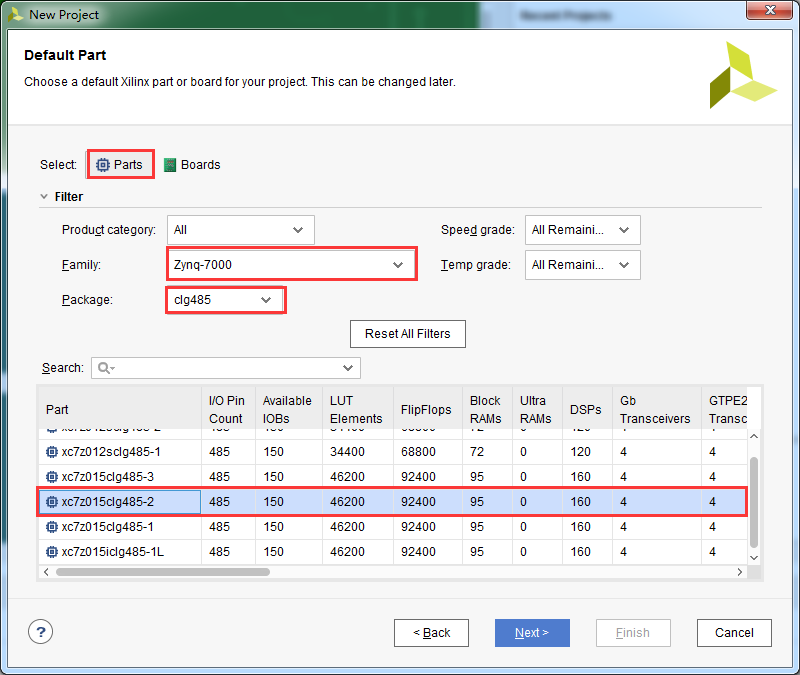

在“Default Part”选项中，器件家族“Family”选择“Zynq-7000”，封装类型“Package”选择“clg485”,减少我们选择范围。在下拉列表中选择“xc7z015clg485-2”,“-2”表示速率等级，数字越大，性能越好，速率高的芯片向下兼容速率低的芯片。

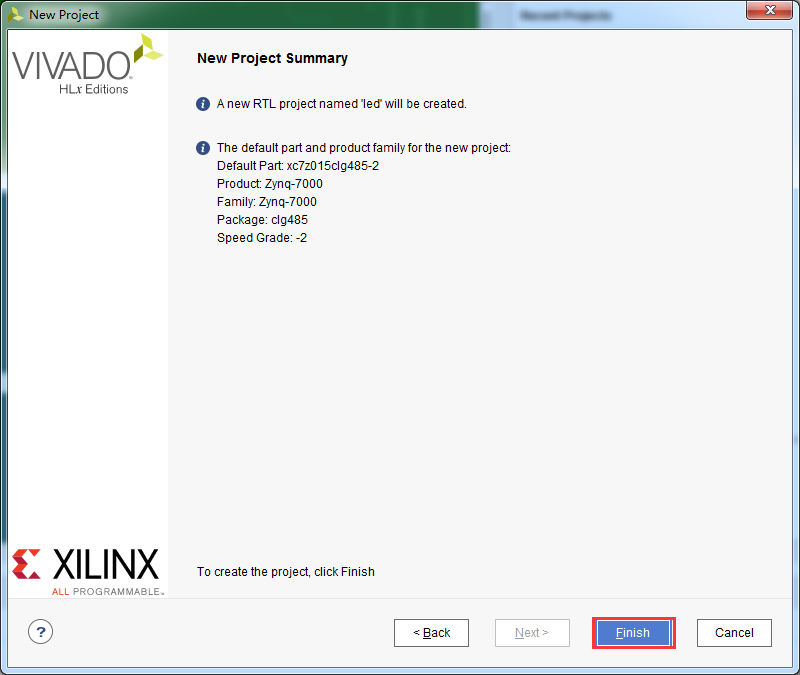

点击“Finish”就可以完成以后名为“led”工程的创建。

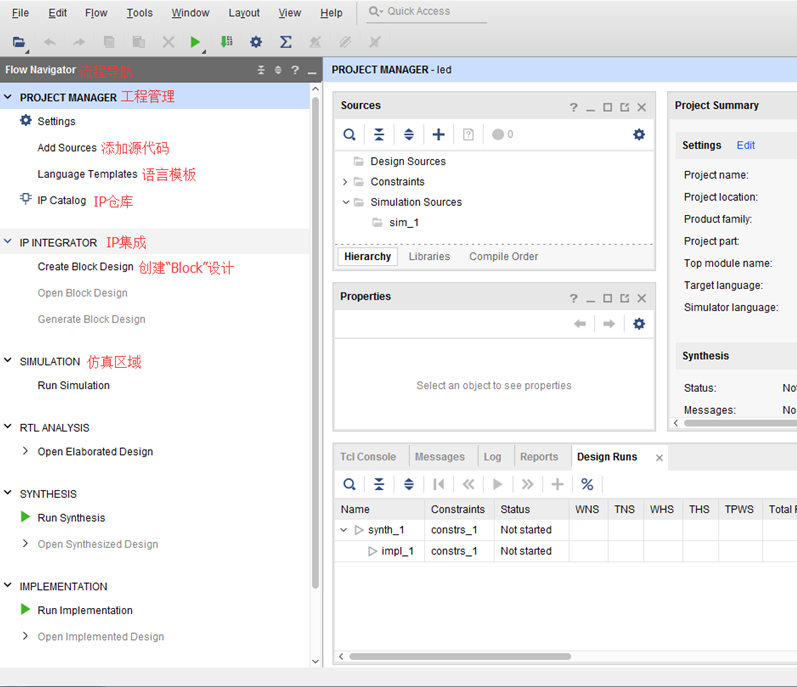

Vivado软件界面
创建Verilog HDL文件点亮LED#

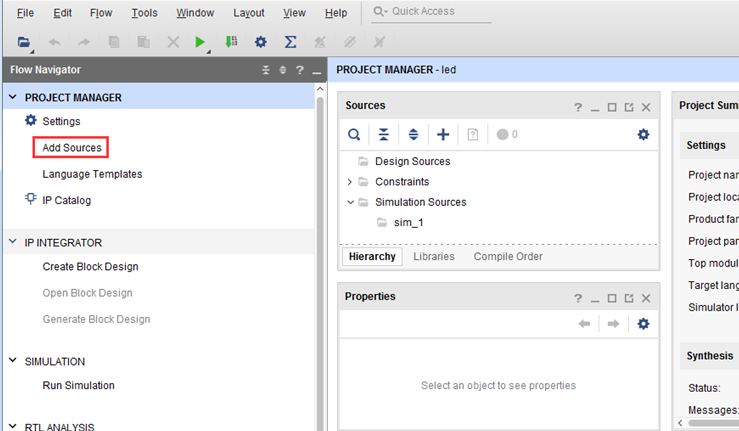

点击Project Manager下的Add Sources图标（或者使用快捷键Alt+A）

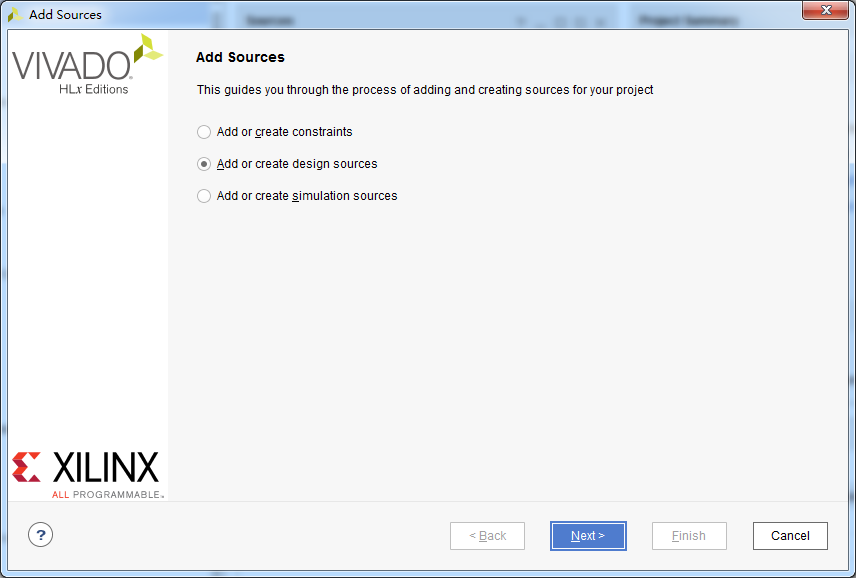

选择添加或创建设计源文件“Add or create design sources”,点击“Next”

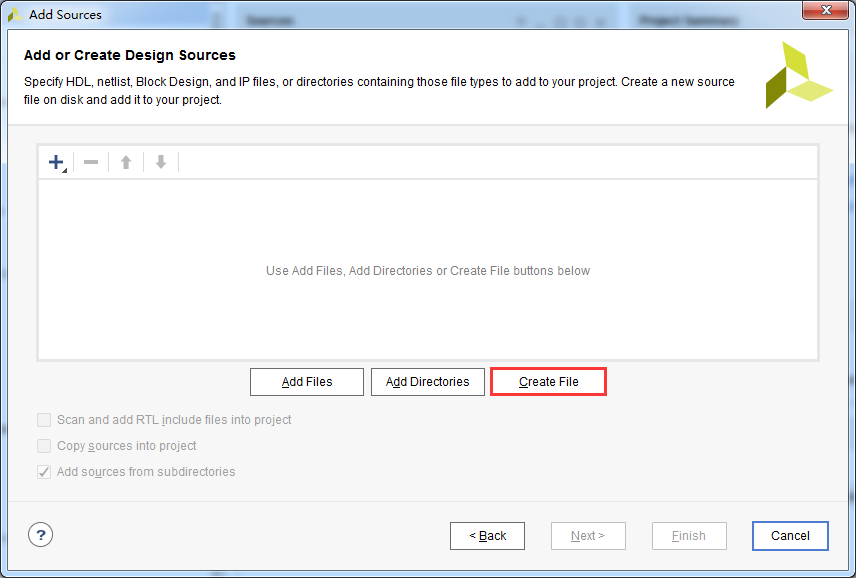

选择创建文件“Create File”

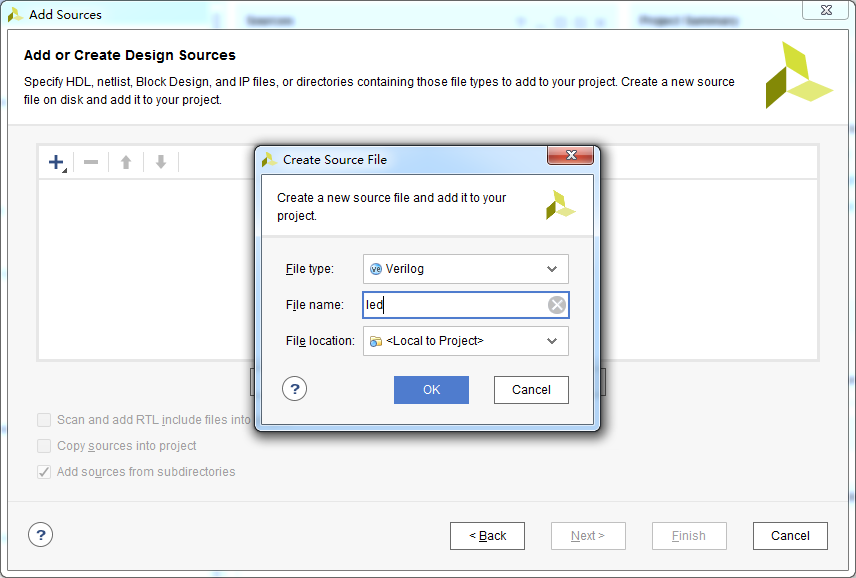

文件名“File name”设置为“led”，点击“OK”

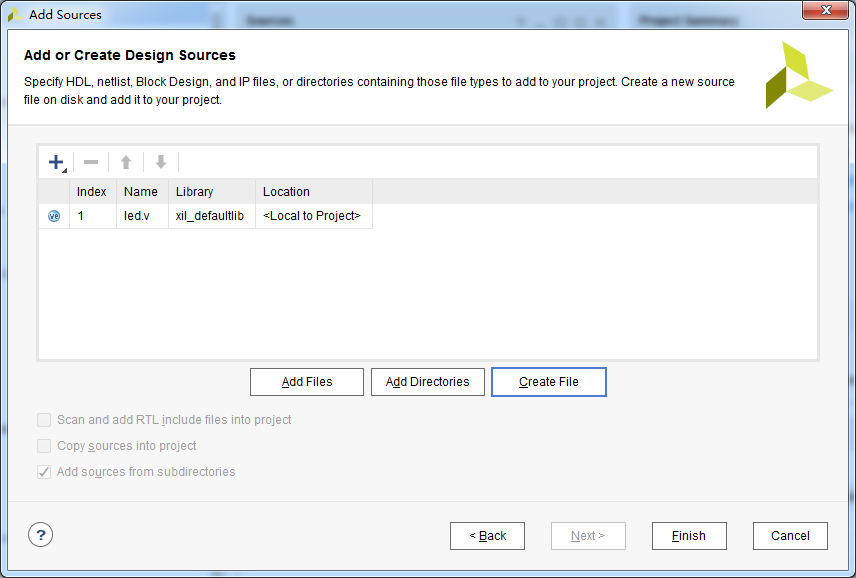

点击“Finish”,完成“led.v”文件添加

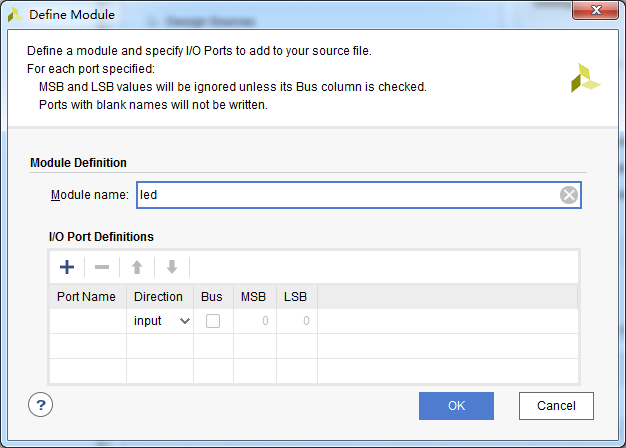

在弹出的模块定义“Define Module”,中可以指定“led.v”文件的模块名称“Module name”,这里默认不变为“led”，还可以指定一些端口，这里暂时不指定，点击“OK”。

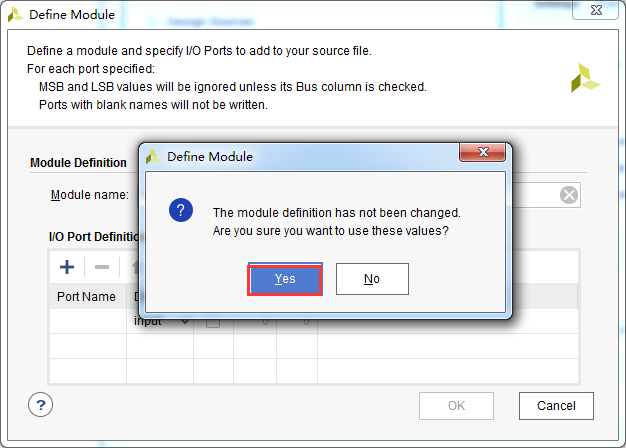

在弹出的对话框中选择“Yes”

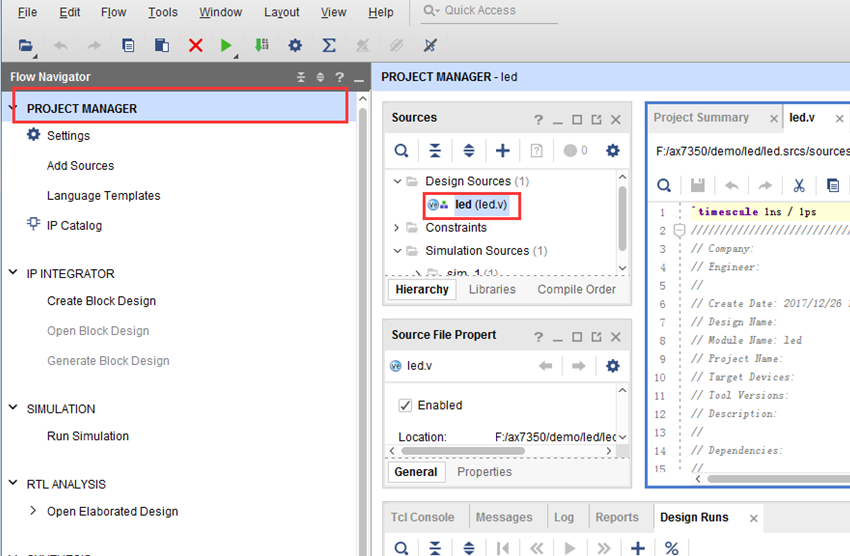

双击“led.v”可以打开文件，然后编辑
编写“led.v”,这里定义了一个32位的寄存器timer,用于循环计数0~49999999(1秒钟), 计数到49999999(1秒)的时候,寄存器timer变为0，并翻转四个LED。这样原来LED是灭的话，就会点亮，如果原来LED为亮的话，就会熄灭。编写好后的代码如下：
`timescale 1ns / 1ps
module led(
input sys_clk,
output reg [3:0] led
);
reg[31:0] timer_cnt;
always@(posedge sys_clk)
begin
if(timer_cnt >= 32'd49_999_999)
begin
led <= ~led;
timer_cnt <= 32'd0;
end
else
begin
led <= led;
timer_cnt <= timer_cnt + 32'd1;
end
end
endmodule

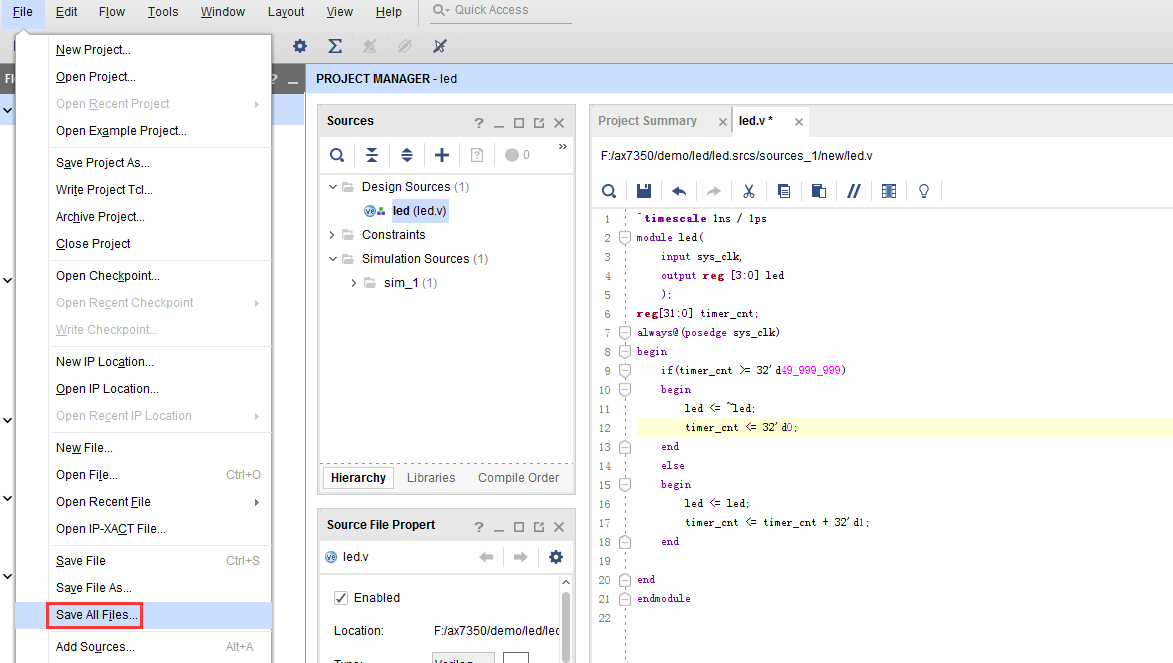

编写好代码后保存,点击菜单“File -> Save All Files”
添加管脚约束#
Vivado使用的约束文件格式为xdc文件。xdc文件里主要是完成管脚的约束,时钟的约束,以及组的约束。这里我们需要对led.v程序中的输入输出端口分配到FPGA的真实管脚上。

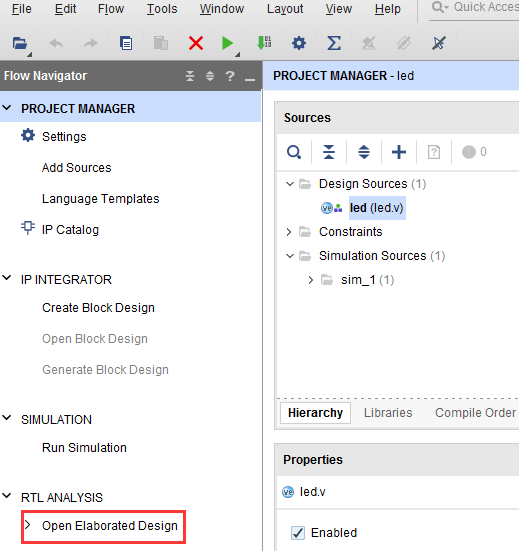

点击“Open Elaborated Design”

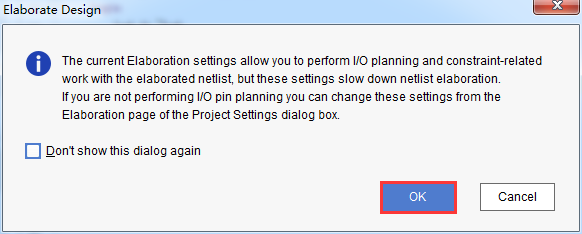

在弹出的窗口中点击“OK”按钮

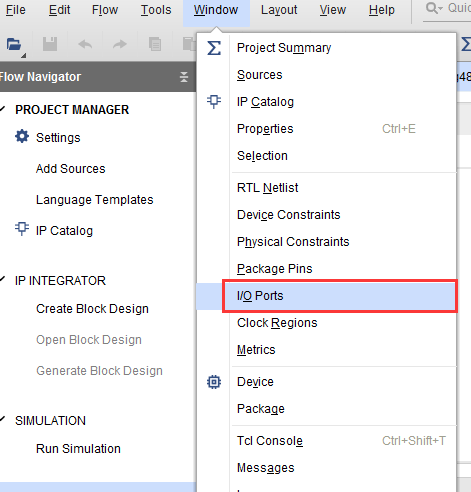

在菜单中选择“Window -> I/O Ports”

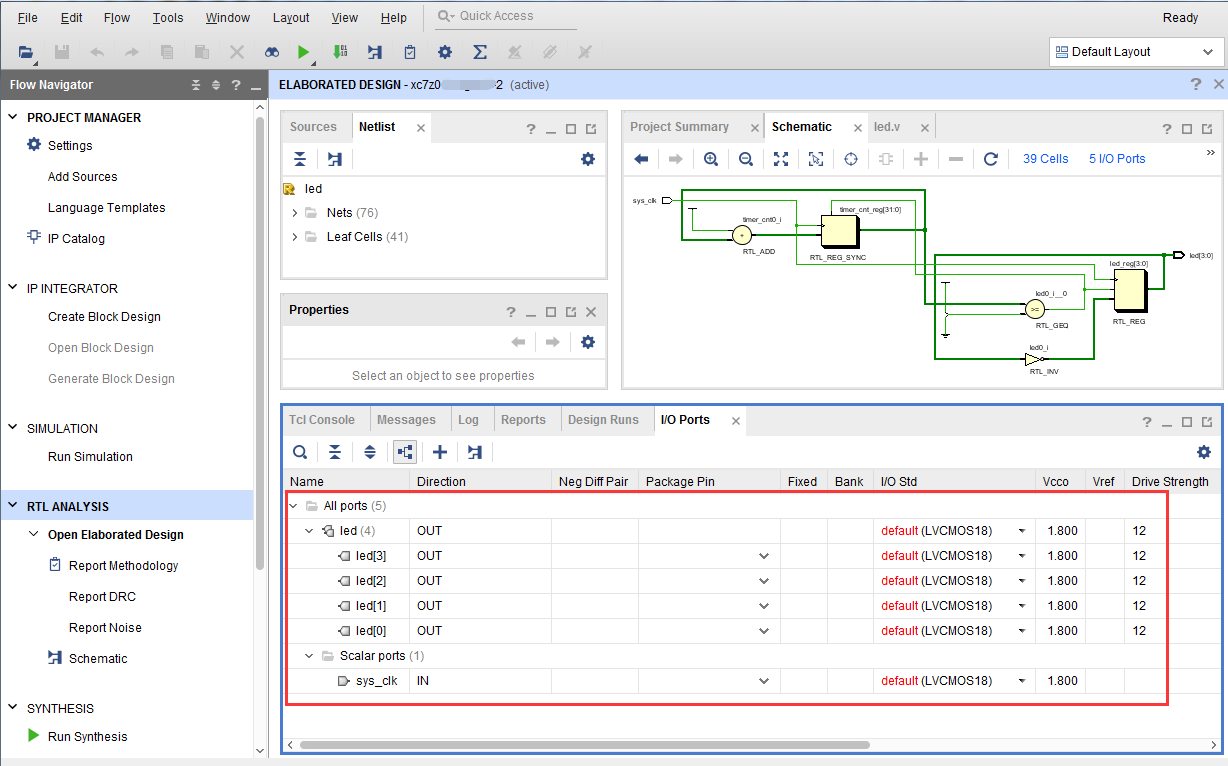

在弹出的I/O Ports中可以看到管脚分配情况

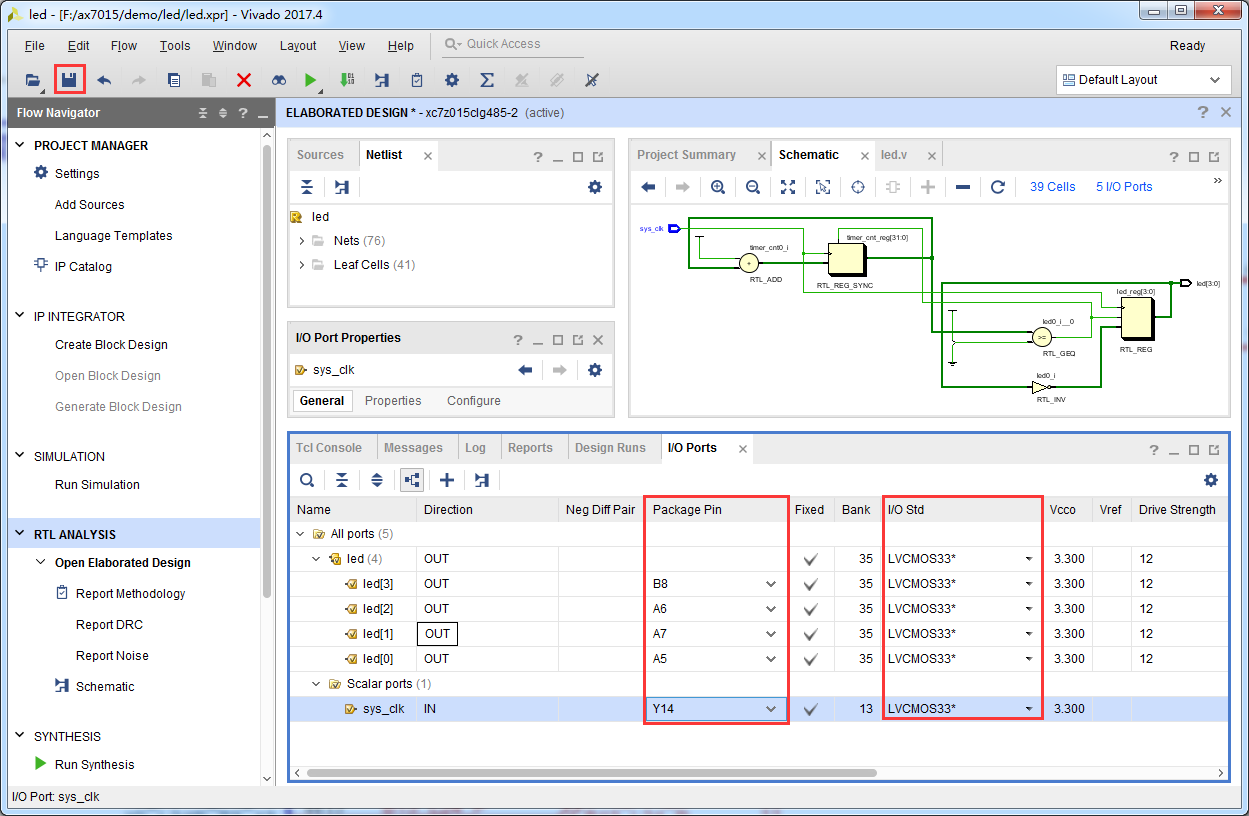

给LED和时钟分配管脚、电平标准，完成后点击保存图标

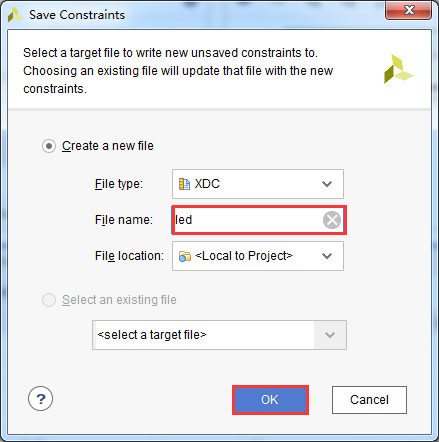

弹出窗口，要求保存约束文件，文件名我们填写“led”，文件类型默认“XDC”，点击“OK”

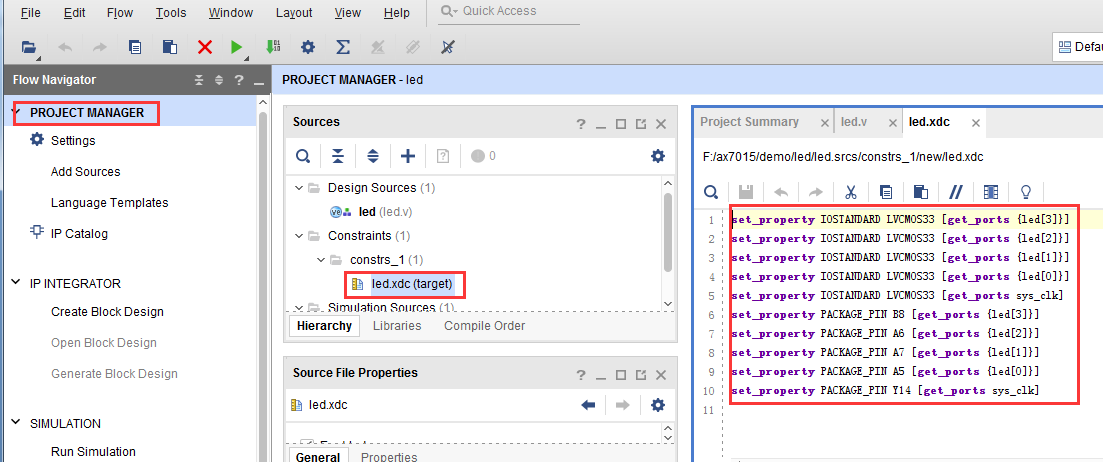

打开刚才生成的“led.xdc”文件，我们可以看到是一个TCL脚本，如果我们了解这些语法，完全可以通过自己编写led.xdc文件的方式来约束管脚
下面来介绍一下最基本的XDC编写的语法，普通IO口只需约束引脚号和电压，管脚约束如下：
set_property PACKAGE_PIN “引脚编号” [get_ports “端口名称”]
电平信号的约束如下：
set_property IOSTANDARD “电平标准” [get_ports “端口名称”]
这里需要注意文字的大小写，端口名称是数组的话用{ }刮起来，端口名称必须和源代码中的名字一致，且端口名字不能和关键字一样。
电平标准中“LVCMOS33”后面的数字指FPGA的BANK电压，LED所在BANK电压为3.3伏，所以电平标准为“LVCMOS33”。Vivado默认要求为所有IO分配正确的电平标准和管脚编号。
添加时序约束#
一个FPGA设计除了管脚分配以外，还有一个重要的约束，那就是时序约束，这里通过向导方式演示如果进行一个时序约束。

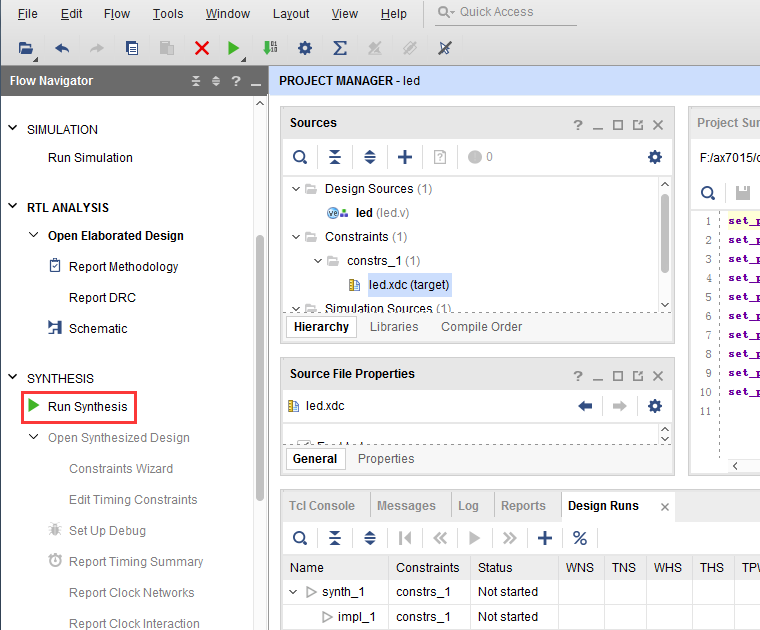

点击“Run Synthesis”开始综合
弹出对话框点击“OK”

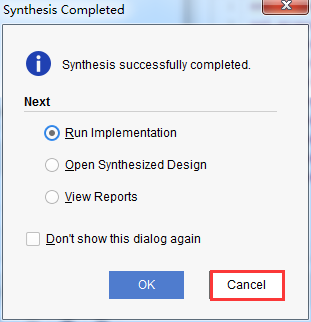

综合完成以后点击“Cancel”

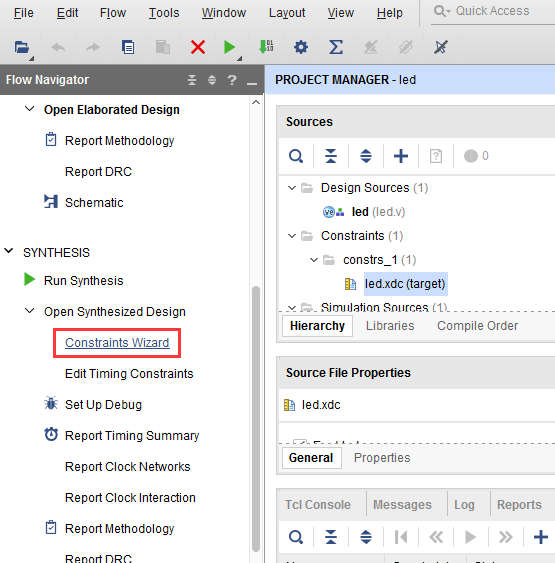

点击“Constraints Wizard”

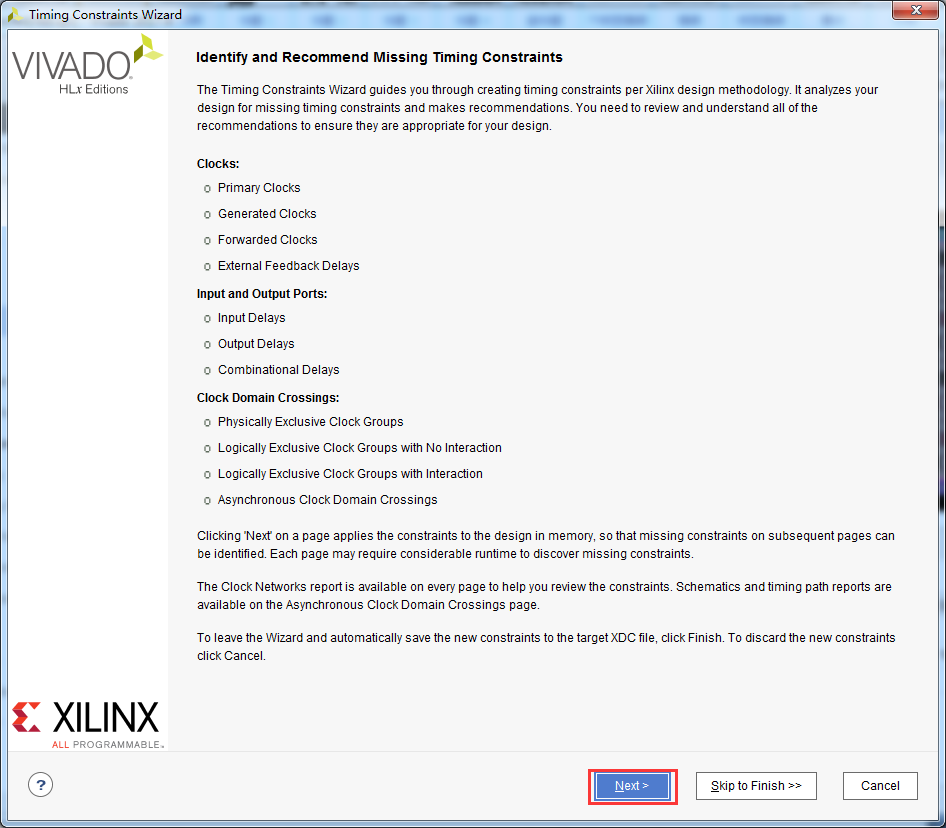

在弹出的窗口中点击“Next”

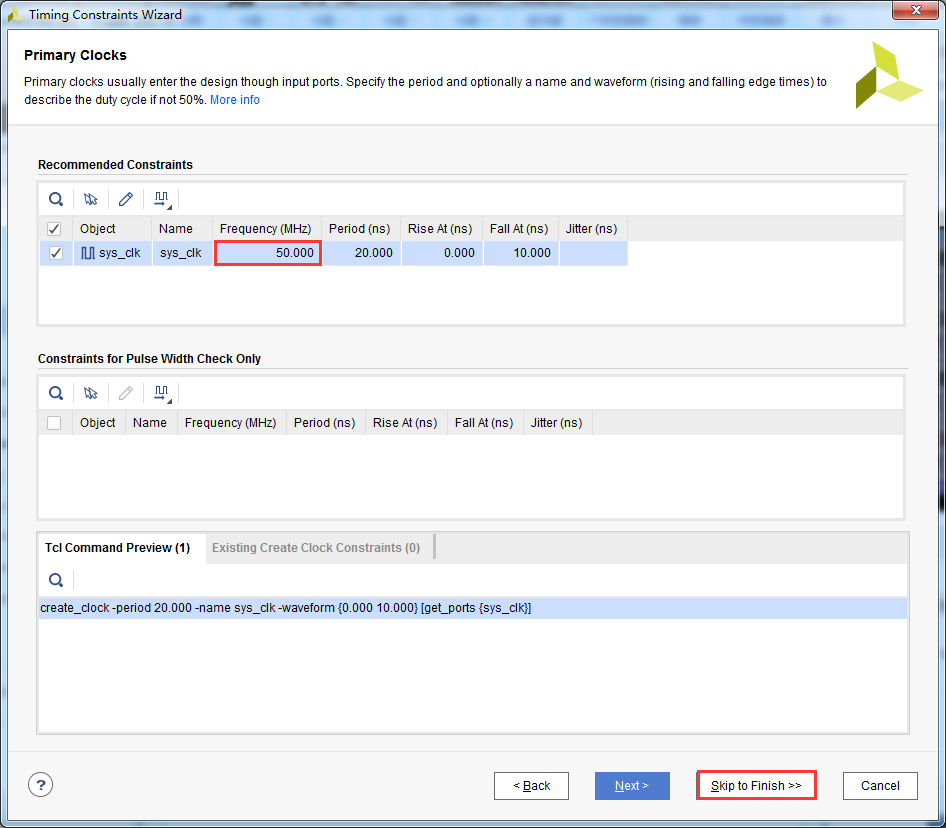

时序约束向导分析出设计中的时钟，这里把“sys_clk”频率设置为50Mhz，然后点击“Skip to Finish”结束时序约束向导。

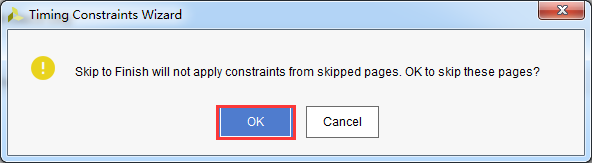

弹出的窗口中点击“OK”

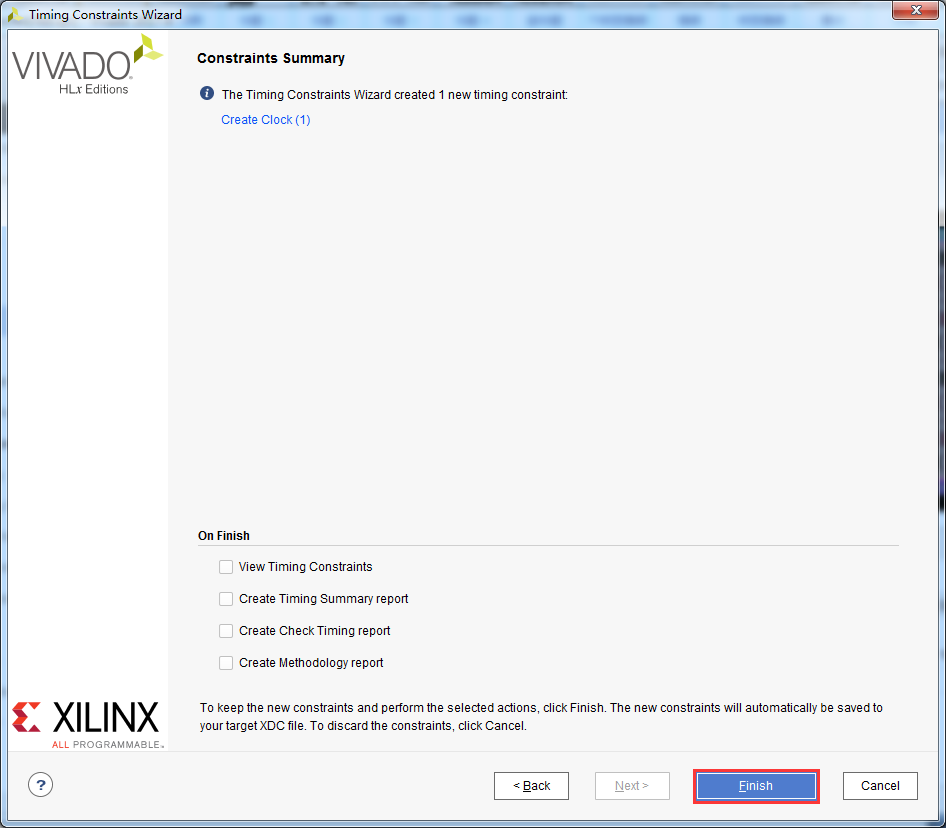

点击“Finish”

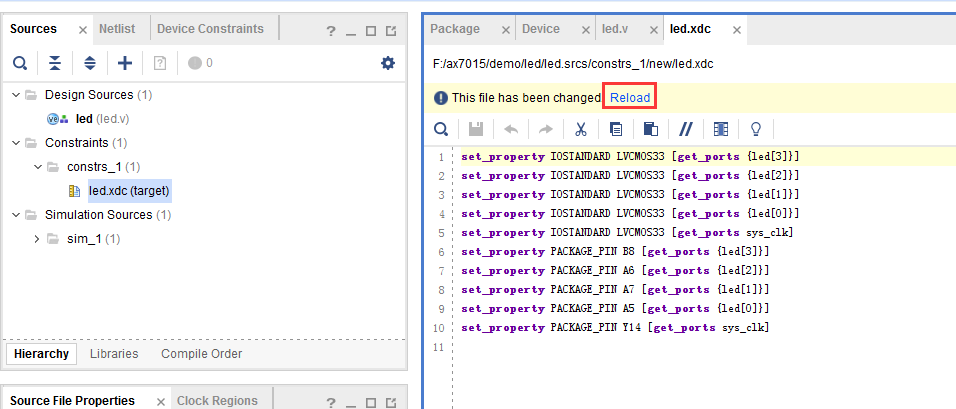

这个时候led.xdc文件已经更新，点击“Reload”重新加载文件
生成BIT文件#

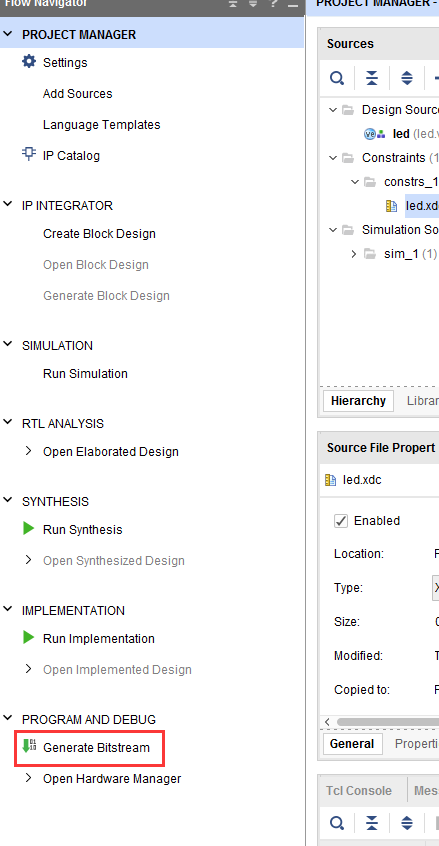

编译的过程可以细分为综合、布局布线、生成bit文件等，这里我们直接点击“Generate Bitstream”,直接生成bit文件。

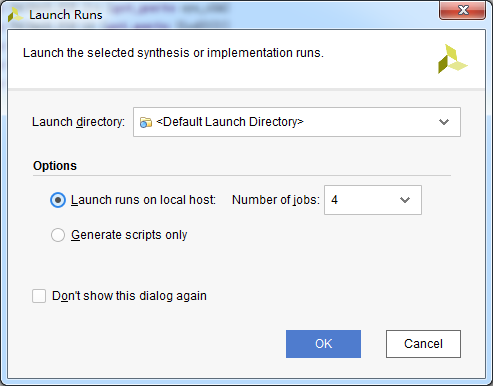

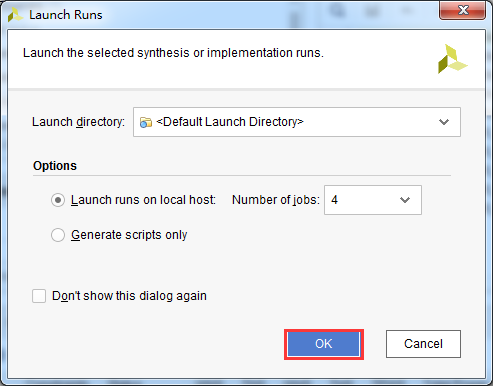

在弹出的对话框中可以选择任务数量，这里和CPU核心数有关，一般数字越大，编译越快，点击“OK”
这个时候开始编译，可以看到右上角有个状态信息，在编译过程中可能会被杀毒软件、电脑管家拦截运行，导致无法编译或很长时间没有编译成功。

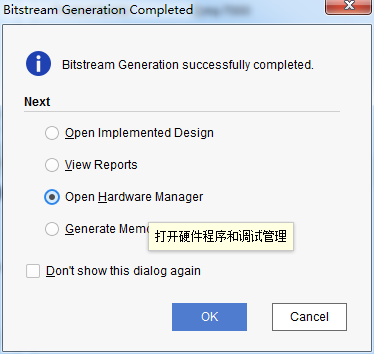

编译中没有任何错误，编译完成，弹出一个对话框让我们选择后续操作，这里选项“Open Hardware Manger”，点击“OK”，当然，也可以选择“Cancel”，然后在左边导航栏选择“Open Hardware Manger”
下载调试#
连接好开发板的JTAG接口，给开发板上电

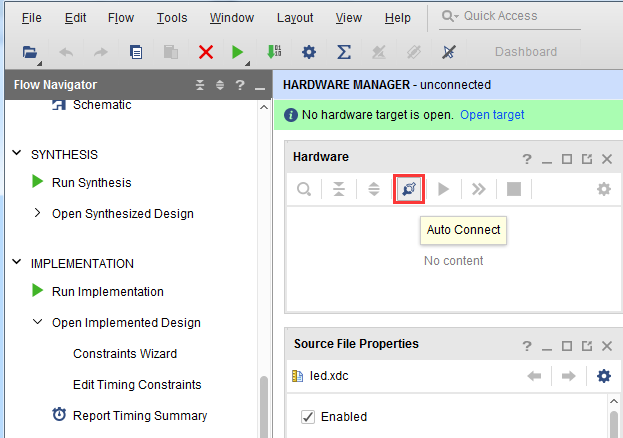

在“HARDWARE MANAGER”界面点击“Auto Connect”，自动连接设备

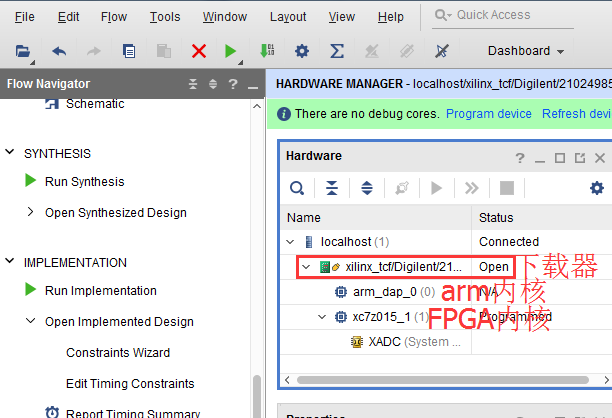

可以看到JTAG扫描到arm和FPGA内核，还有一个XADC，可以检测系统电压、温度

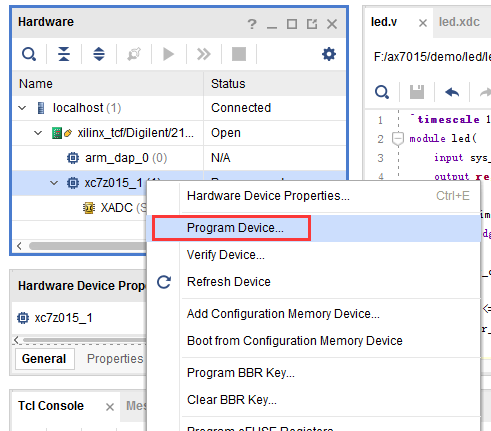

选择xc7z015_1，右键“Program Device…”

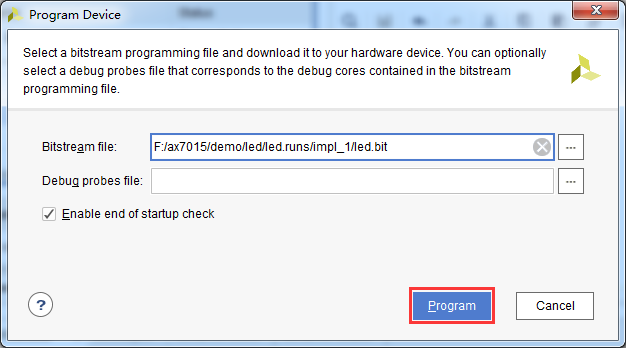

在弹出窗口中点击“Program”

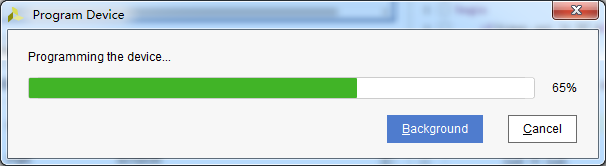

等待下载
下载完成以后，我们可以看到4颗LED开始每秒变化一次。到此为止Vivado简单流程体验完成。后面的章节会介绍如果把程序烧录到Flash，需要PS系统的配合才能完成，只有PL的工程不能直接烧写Flash。
