PS端MIO操作之点亮LED灯

PS端MIO操作之点亮LED灯#

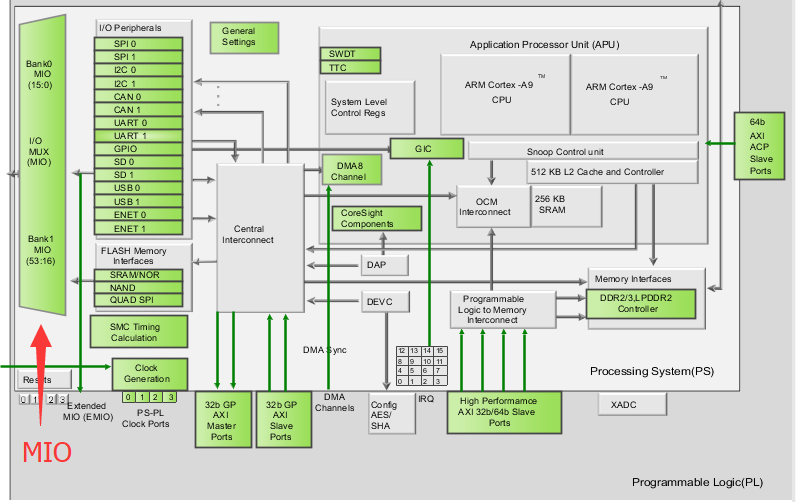

本章介绍PS端MIO的操作，MIO是基础的外设IO，可以连接诸如SPI，I2C，UART，GPIO等，通过VIVADO软件设置，软件可以将信号通过MIO导出，同样也可以将信号通过EMIO连接到PL端的引脚上。

MIO共有两个BANK，BANK0有16个引脚，BANK1为38个引脚，共54个引脚，两个BANK的电压需要注意选择正确。

../_images/image1102.png

本实验通过实现PS端LED灯的闪烁演示MIO的操作。

硬件环境搭建#

本实验基于course_s1中的“体验ARM，裸机输出“Hello Wolrd”工程。

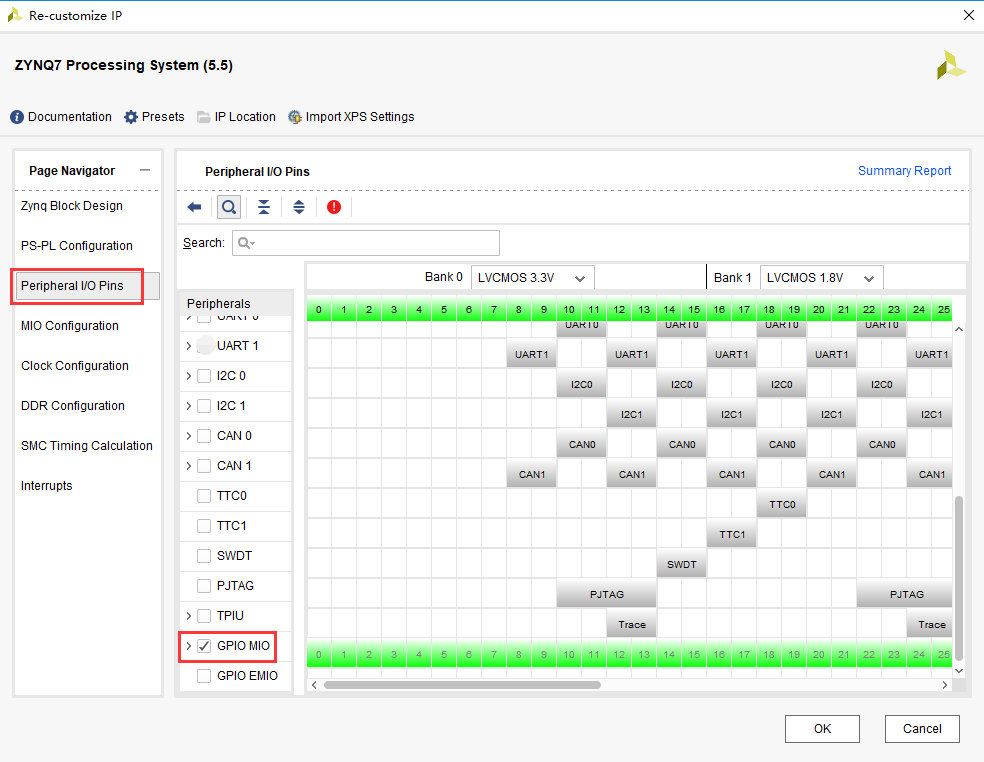

  1. 打开ZYNQ配置界面，在Peripheral I/O Pins界面勾选GPIO MIO，用来控制PS端的MIO，点击OK

../_images/image250.png

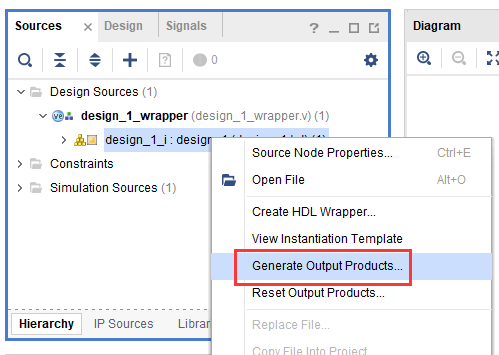

  1. Generate Output Products

../_images/image347.png

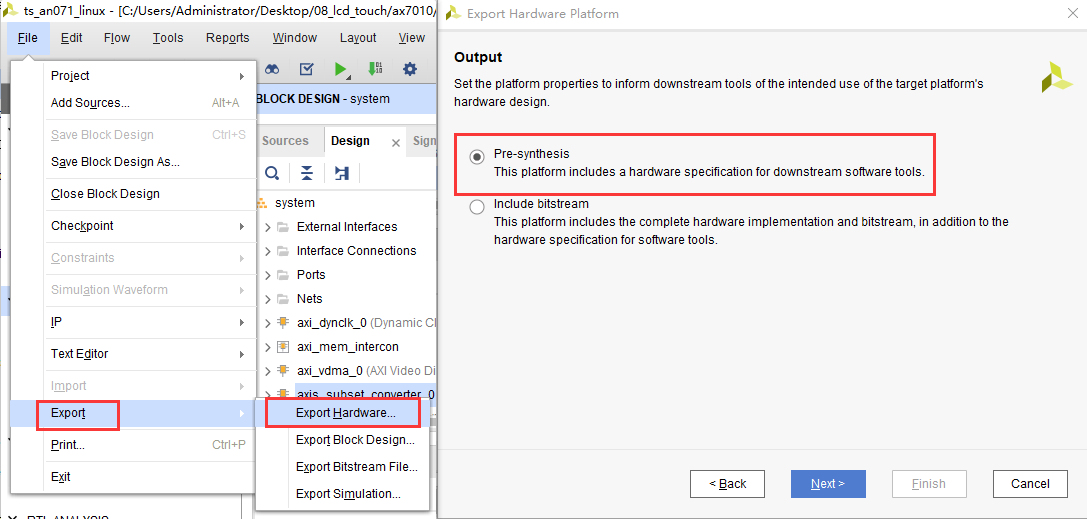

  1. 由于不需要生成FPGA烧写文件，直接点击FileExportExport Hardware，不用勾选include bitstream选项，生成Hardware信息，此时会生成新的Vitis目录。

../_images/image518.png

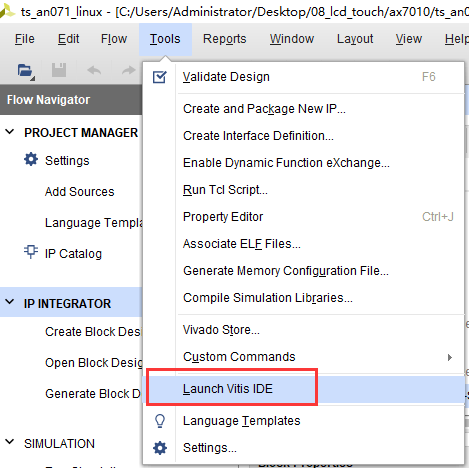

  1. 点击ToolsLaunch Vitis进入Vitis

../_images/image616.png

Vitis程序开发#

首先在AX7015和AX7021底板的原理图中看到PS端LED连接到了PS端的MIO9；AX7020和AX7010的LED灯连接到了PS端的MIO0和MIO13，可以根据相应的开发板MIO的位置控制LED灯。

../_images/image715.png

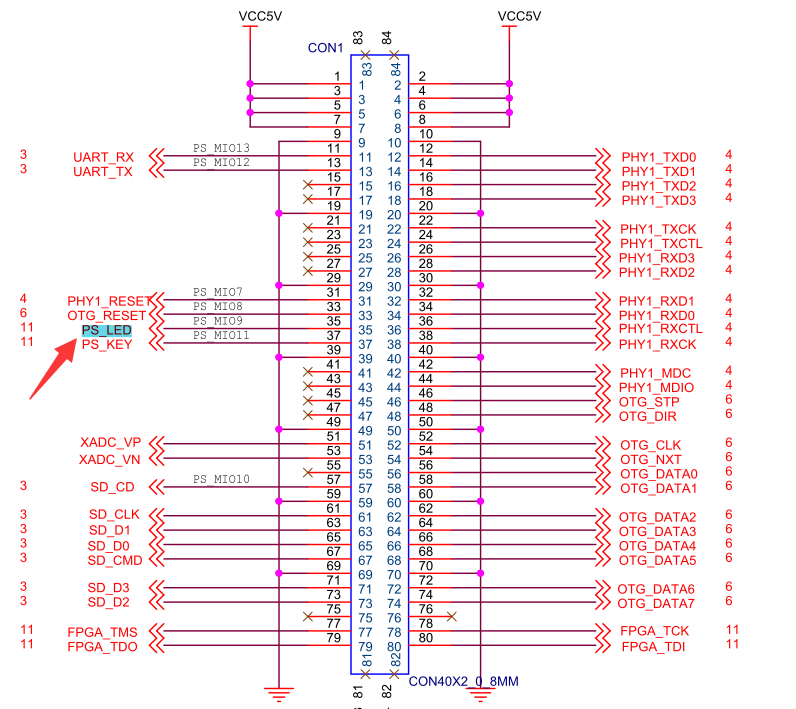

AX7015、AX7021原理图

../_images/image815.png

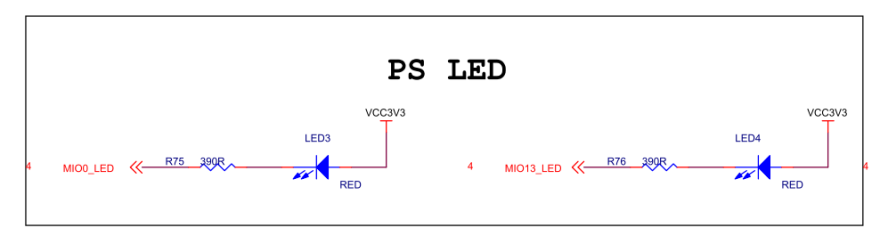

AX7020/AX7010原理图

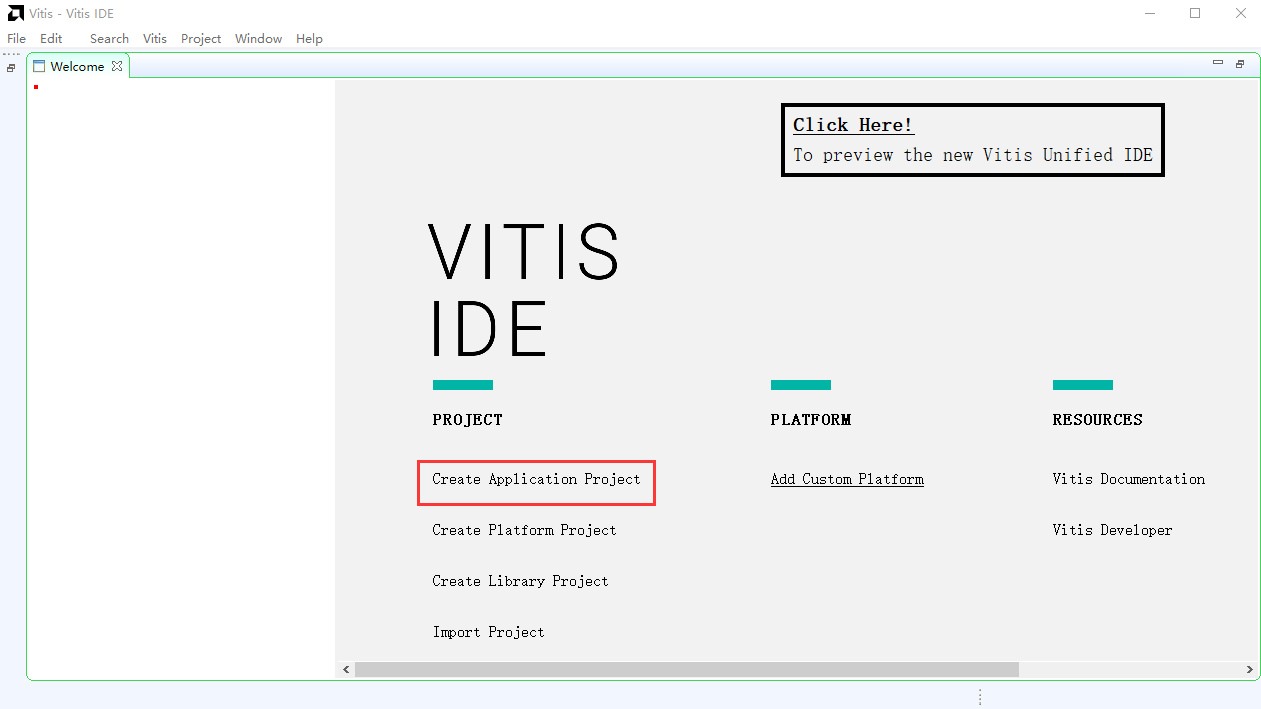

  1. 新建工程

../_images/image914.png

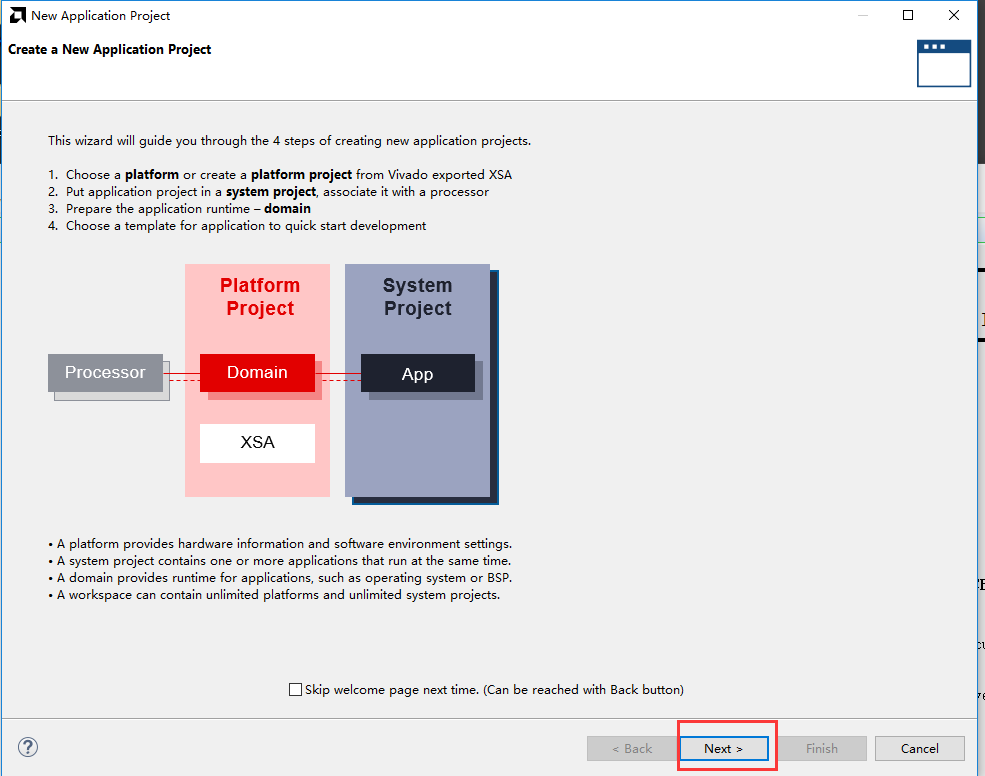

  1. 点击Next

../_images/image1015.png

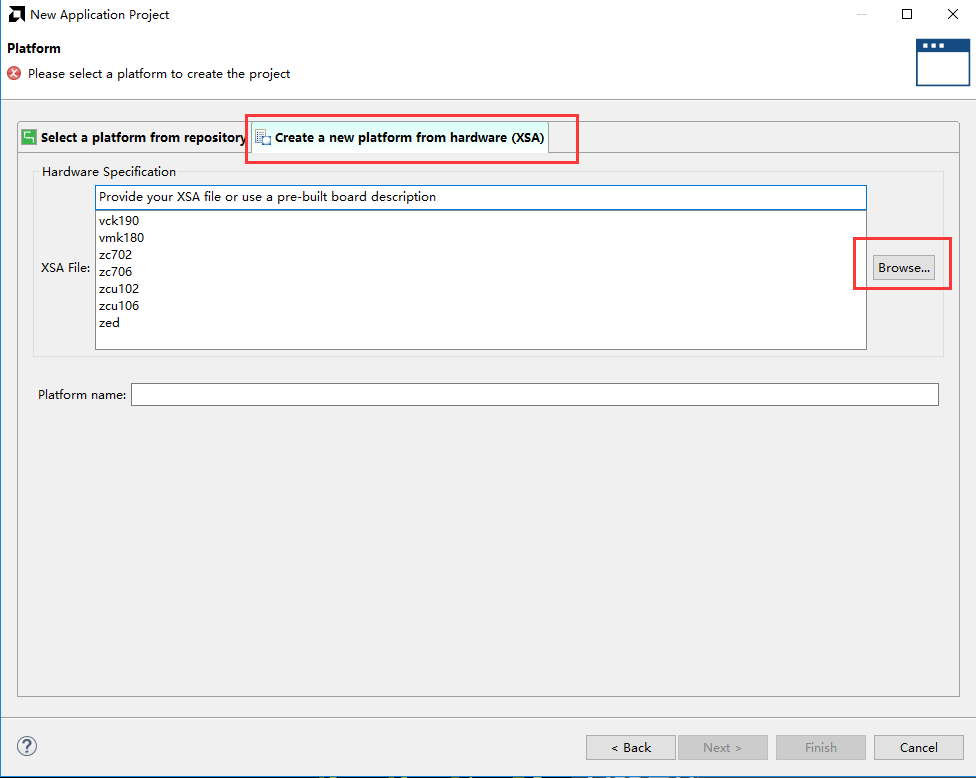

  1. 点击“Create a new platform hardware(XSA)，软件已经提供了一些板卡的硬件平台，但对于我们自己的硬件平台，可以选择”+”

../_images/image1120.png

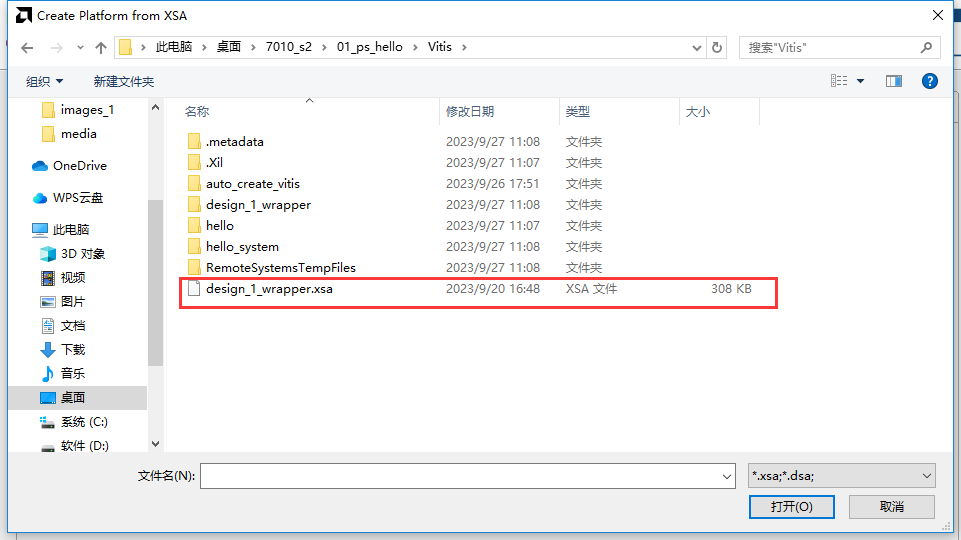

  1. 选择之前生成的xsa，点击打开

../_images/image1217.png

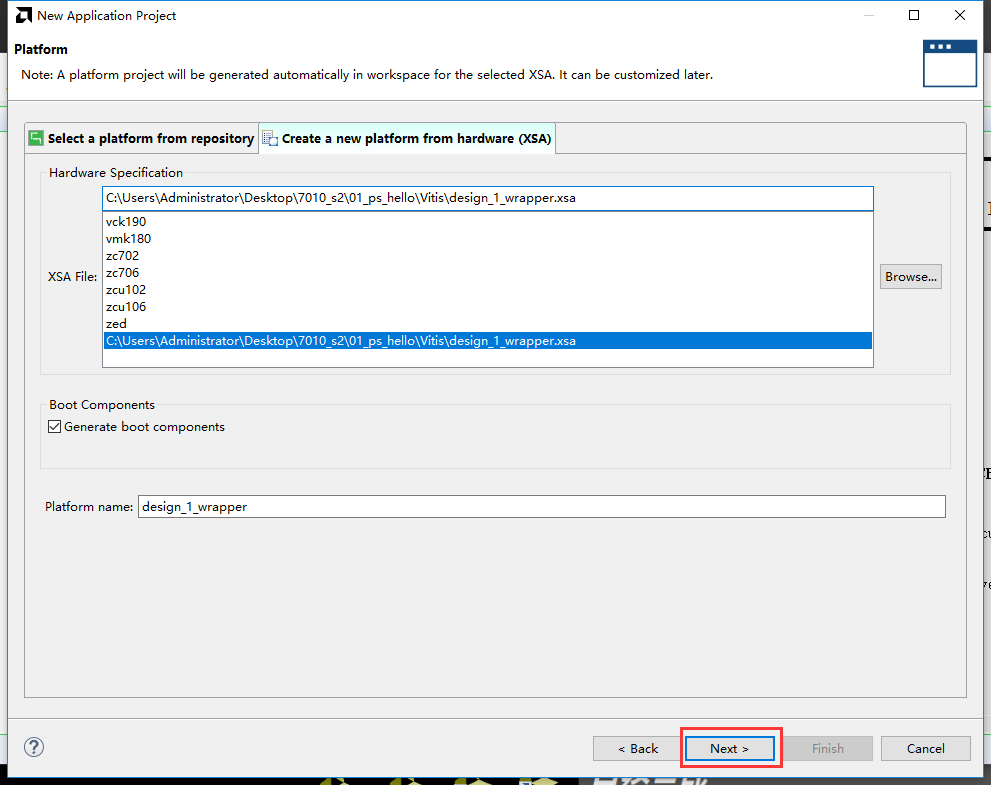

  1. 最下面的Generate boot components选项，如果勾选上，软件会自动生成fsbl工程，我们一般选择默认勾选上。点击Next

../_images/image1315.png

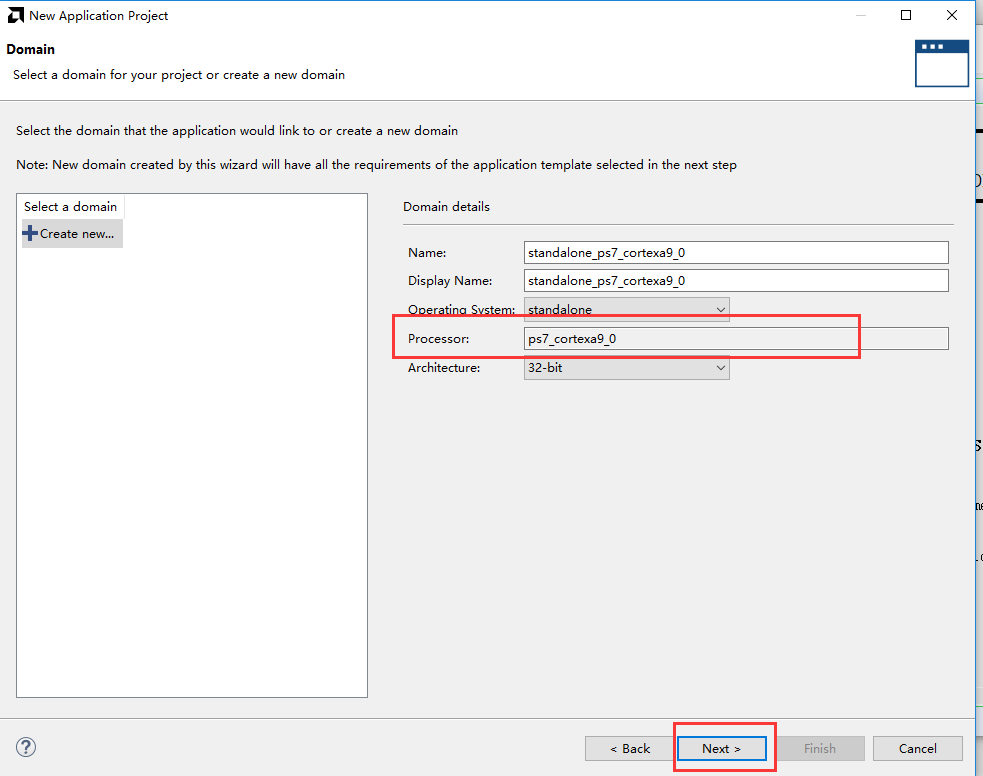

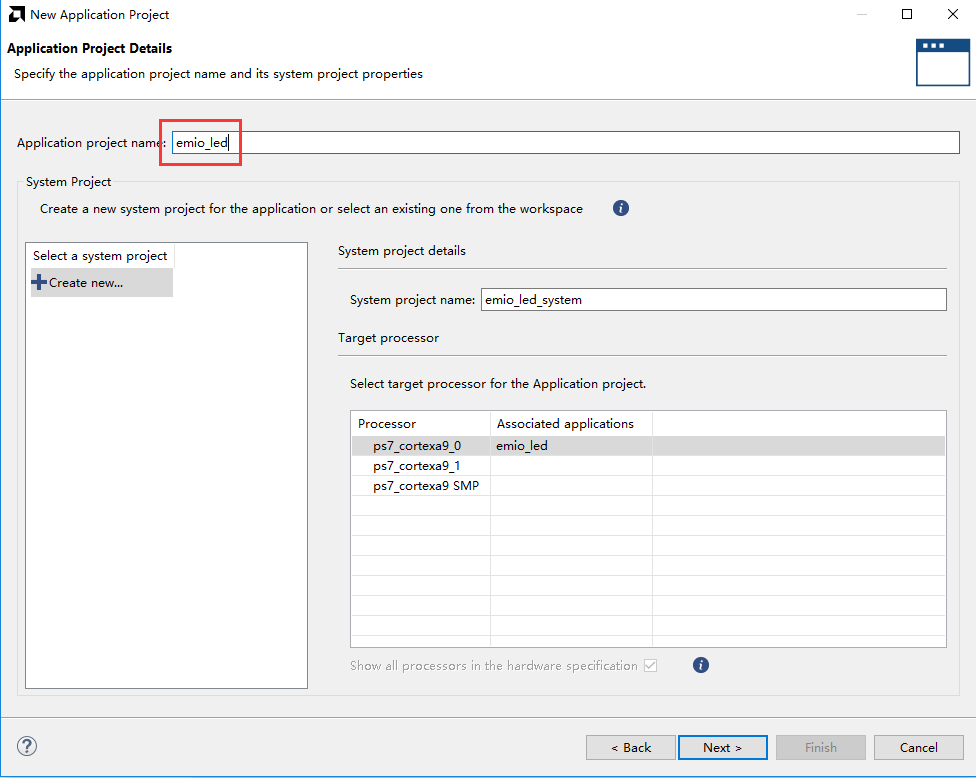

  1. 项目名称填入“hello”，也可以根据自己的需要填写,CPU默认选择ps7_cortexa9_0，OS选择standalone，点击Next

../_images/image1414.png ../_images/image1513.png

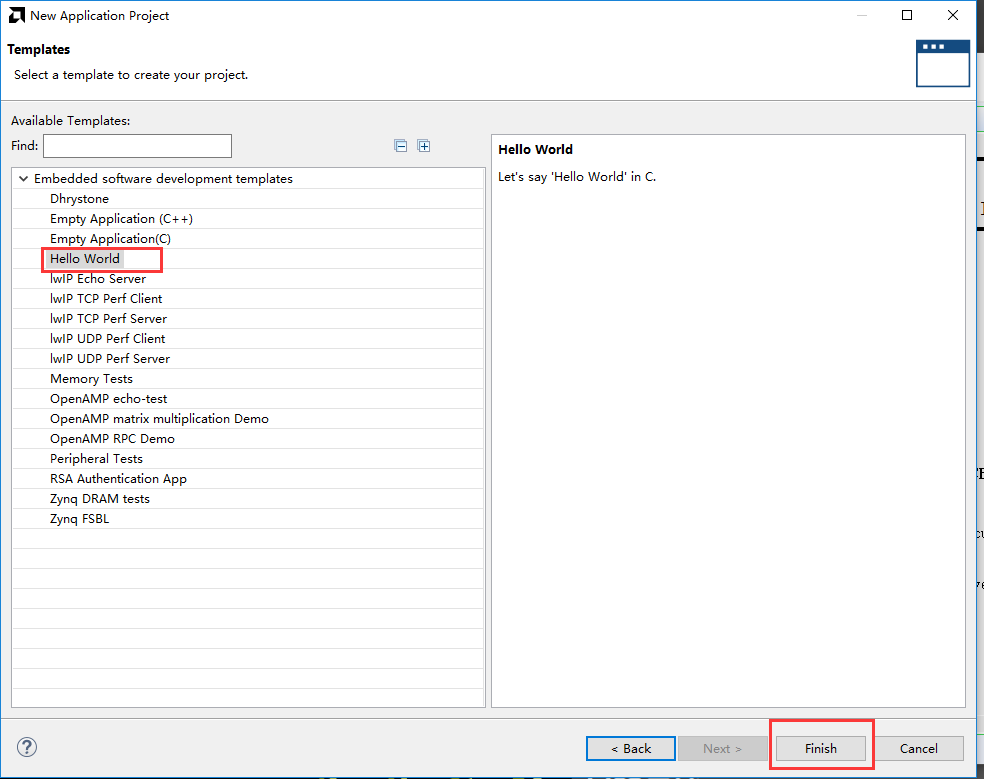

  1. 模板选择Hello World，点击Finish

../_images/image1612.png

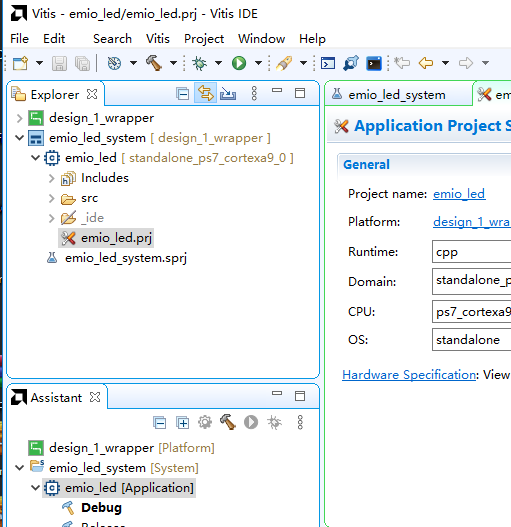

  1. 完成之后可以看到生成了两个工程，一个是硬件平台工程，即之前所说的Platfrom工程，一个是APP工程

../_images/image1712.png

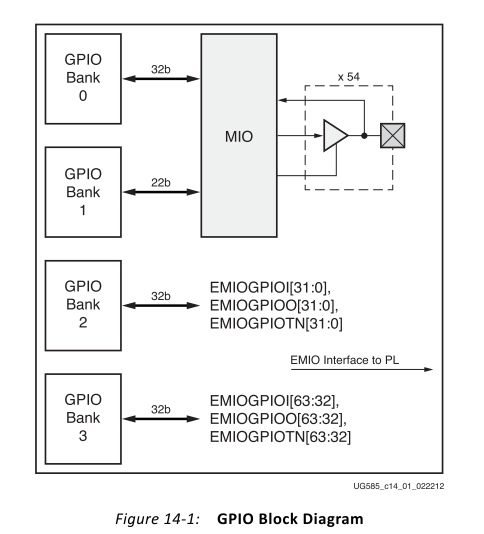

  1. 在编写程序之前，先来了解GPIO的BANK分布，在UG585文档GPIO一章中可以看到GPIO是有4个BANK，注意与MIO的BANK区分。BANK0控制32个信号，BANK1控制22个信号，总共是MIO的54个引脚，BANK2和BANK3共能控制64个PL端引脚，每一组都有三个信号，输入EMIOGPIOI，输出EMIOGPIOO，输出使能EMIOGPIOTN，共192个信号。

../_images/image1811.png

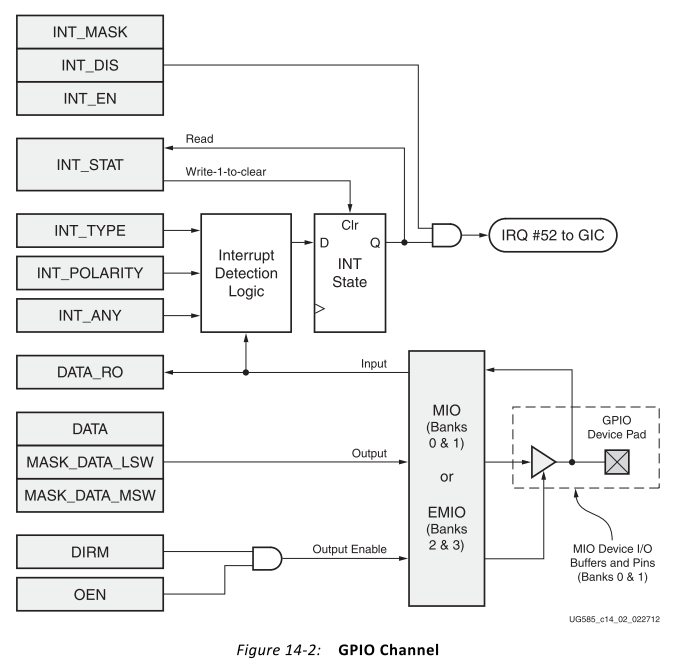

  1. 下图为GPIO的控制，实验中会用到输出部分的寄存器，数据寄存器DATA，数据掩码寄存器MASK_DATA_LSW，MASK_DATA_MSW，方向控制寄存器DIRM，输出使能控制器OEN。

../_images/image1911.png

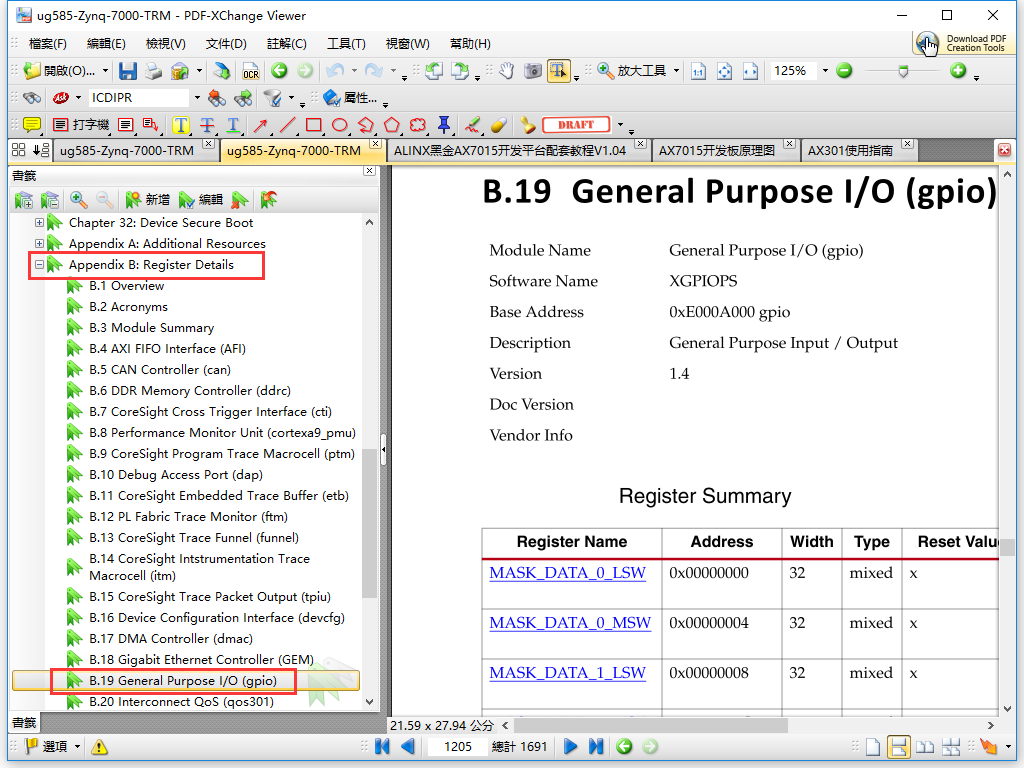

  1. 再来看GPIO的寄存器，可以打开UG585文档的最下面Register Details，找到General Purpose I/O部分。

../_images/image209.png

  1. 实验中可能会用到的寄存器：

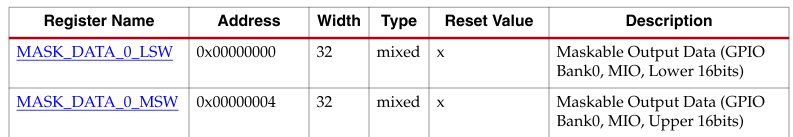

数据掩码寄存器，例如MIO 9在GPIO的BANK0，可以屏蔽其他BANK0中的其他31位。

../_images/image2115.png

方向寄存器，控制数据的方向

../_images/image2212.png

输出使能寄存器

../_images/image2310.png

数据寄存器，有效的数据

../_images/image2410.png

具体的寄存器含义就不一一讲解了，大家自行研究。

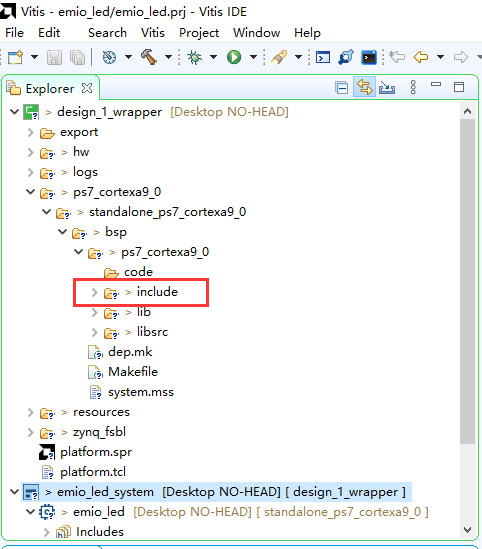

  1. 理解了需要对哪些寄存器操作，下面就可以开始写程序，已经为大家准备好了程序，我们采用XILINX提供的库函数，可以在bsp的include文件夹中找到。

../_images/image259.png

在里面可以找到xgpiops.h，里面包含了很多xilinx准备好的库函数，xgpiops_hw.h有许多宏定义以及读写操作宏定义。

../_images/image269.png

程序中利用以下函数设置方向和输出使能（根据不同的开发板修改MIO值）：

../_images/image279.png

每1秒将数据翻转，实现LED灯1秒间隔的亮灭（根据不同的开发板修改MIO值）：

../_images/image288.png

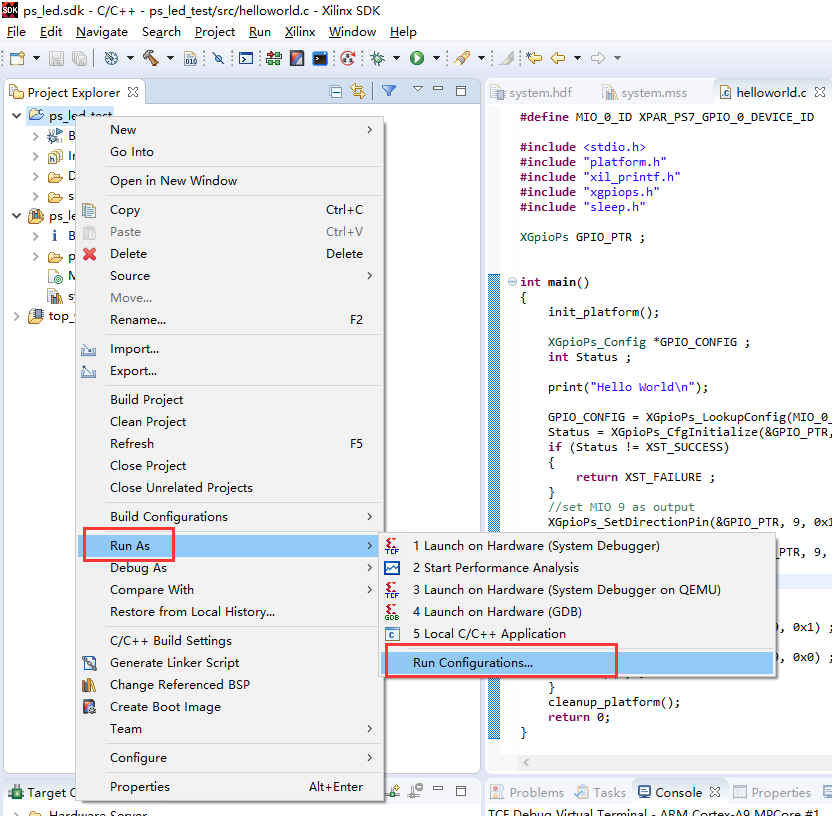

  1. 打开Run Configurations界面

../_images/image297.png

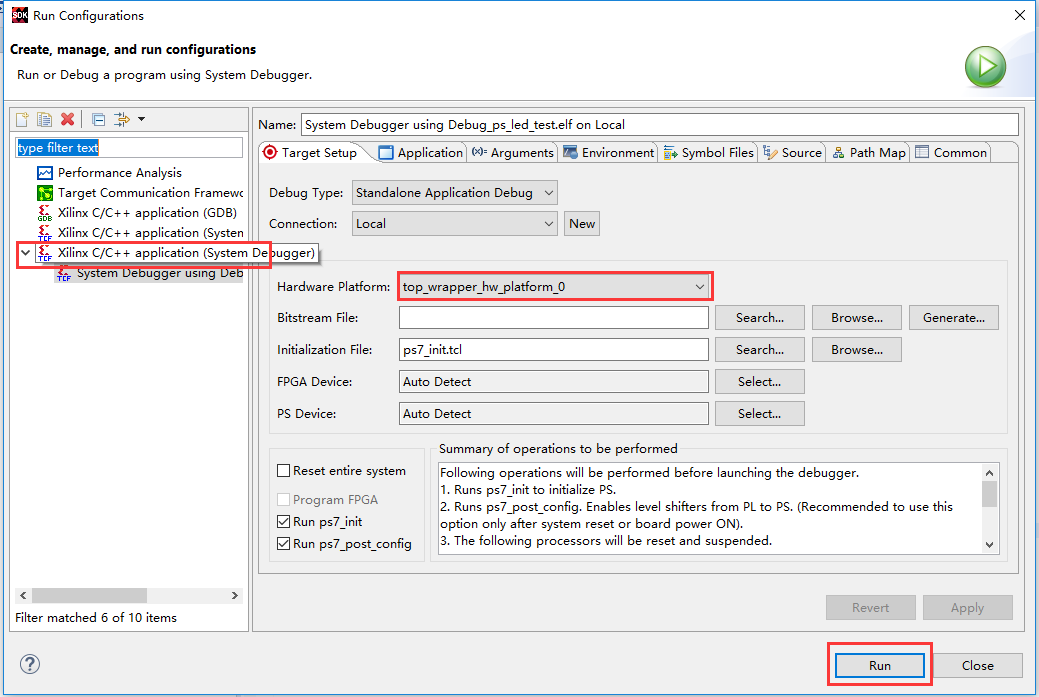

  1. 双击system debugger新建，Hardware Platform选择正确，点击Run

../_images/image307.png

  1. 运行完成后，就可以看到PS端的LED灯开始闪烁。AX7015开发板丝印为PS_LED。AX7021开发板丝印为LED1。AX7020和AX7010开发板丝印为PS LED1。

软件使用技巧#

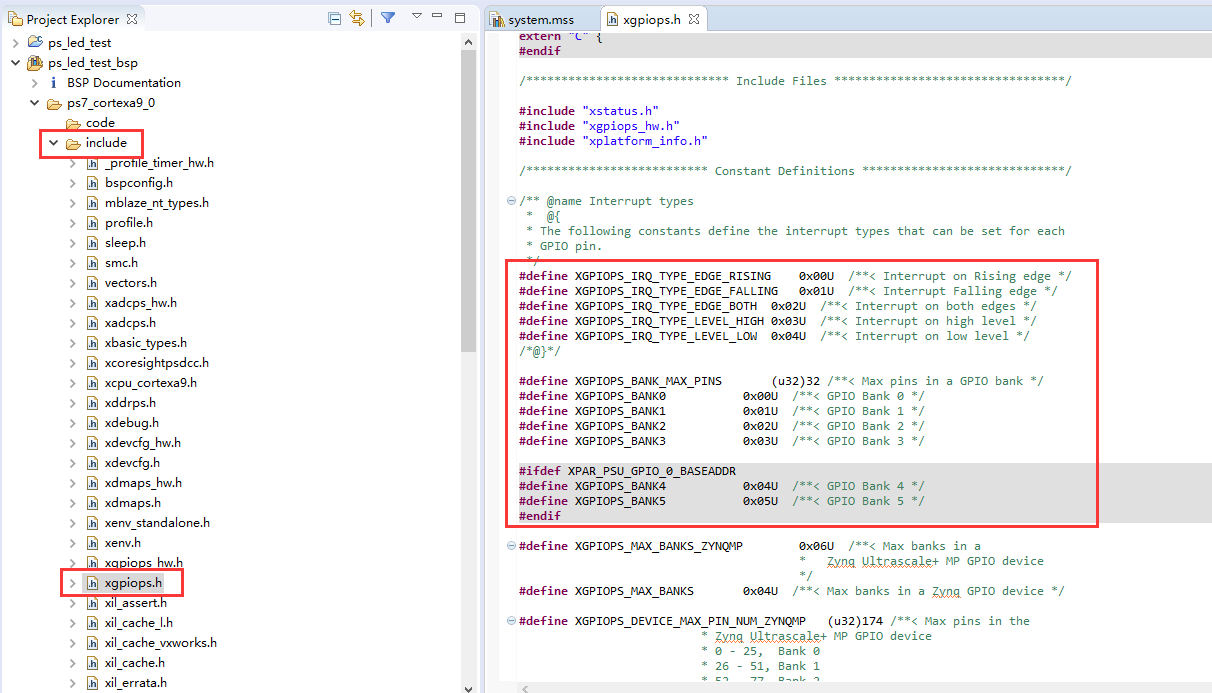

  1. 在bsp的include文件夹下包含了xilinx的各种头文件，如本章用到的GPIO，用到了xgpiops.h，在此文件中可以看到各种宏定义，在调用GPIO函数时可以使用这些宏定义，提高可读性。

../_images/image3114.png

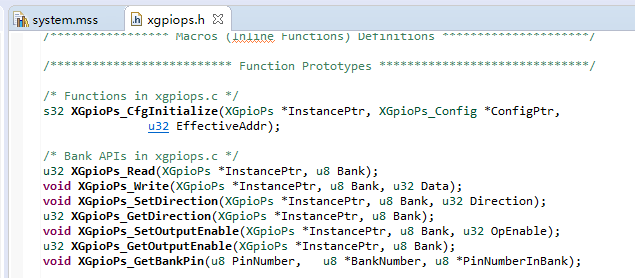

同时也包含外设自带的函数声明

../_images/image3211.png

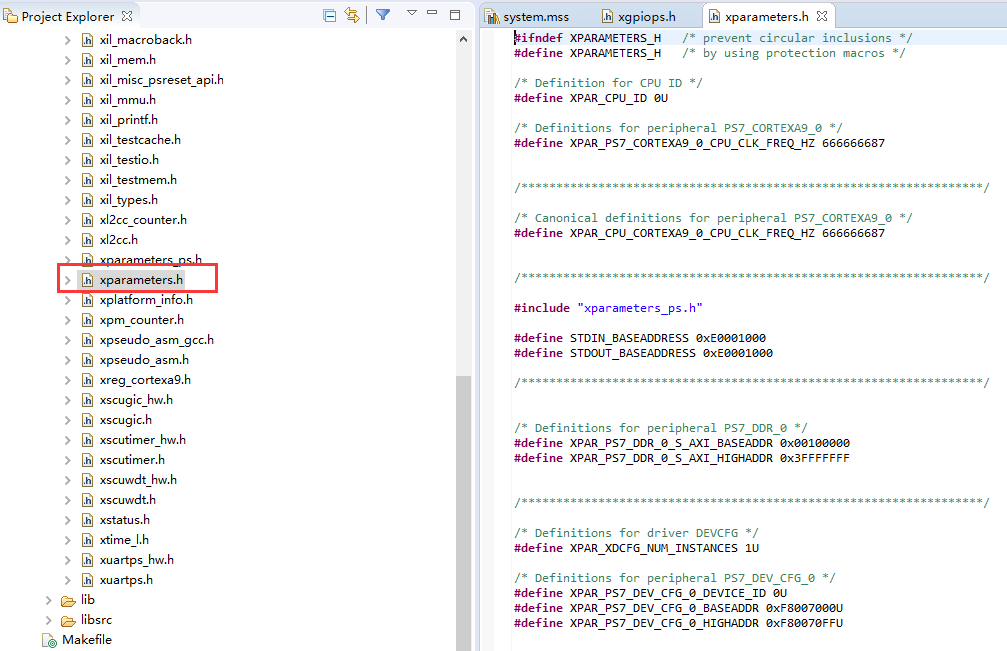

  1. 在xparameters.h头文件中定义了各个外设的基地址，器件ID，中断等

../_images/image3310.png

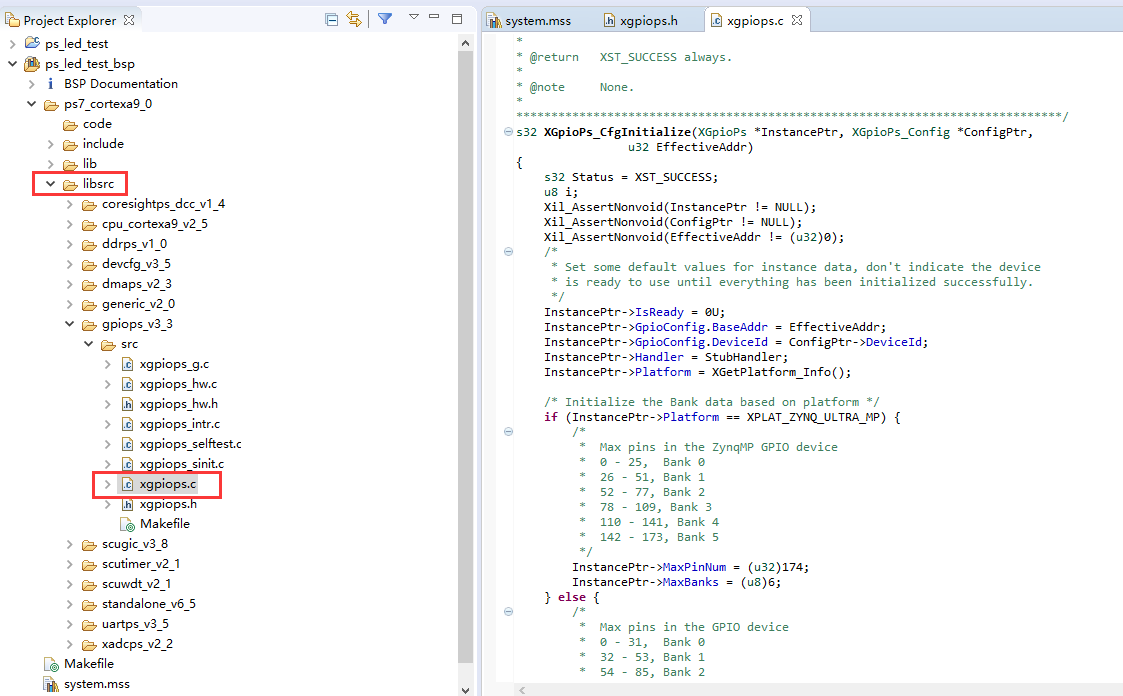

  1. 在libsrc文件夹中，包含外设函数的定义，使用说明

../_images/image348.png

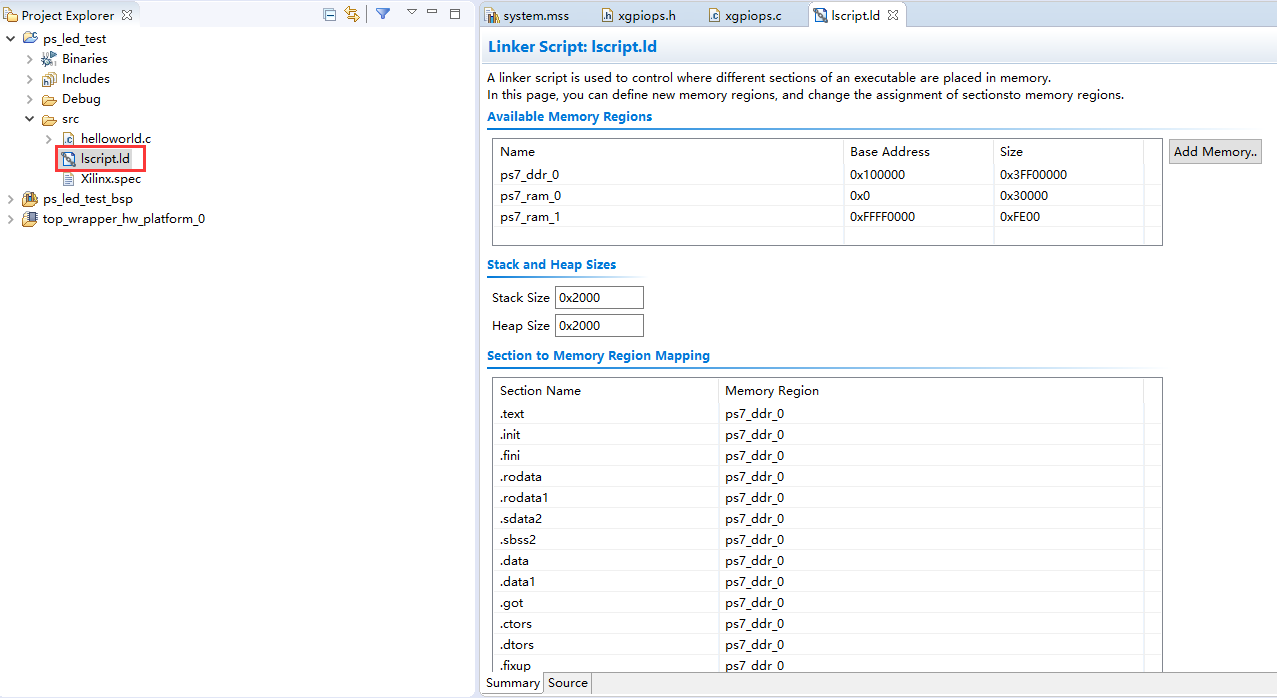

  1. 在src文件夹下的lscript.ld中，定义了可用memory空间，栈和堆空间大小等，可根据需要修改。

../_images/image357.png

本章小结#

本章介绍了MIO的输出控制，以及GPIO的使用，在学习过程中，一定要多看文档，结合模块结构以及寄存器含义加深理解。参考文档UG585。
