XADC的使用

XADC的使用#

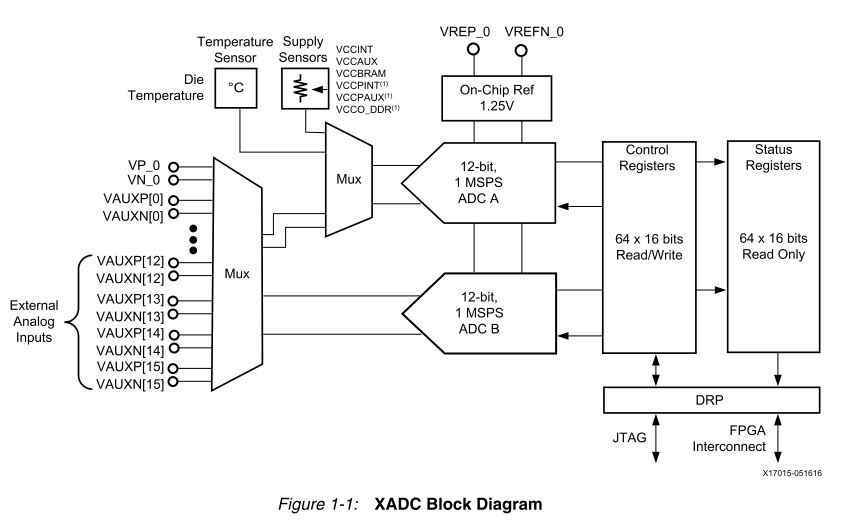

本章介绍XADC的使用，XADC内嵌在PS端，允许CPU或其他主机连接XADC，而不用使用PL端。XADC最大采样率为1MSPS，精度为12bits，内置电压和温度传感器，可监测芯片的电压及温度信息。如图所示电压传感器可监测芯片的VCCINT,VCCAUX,VCCBRAM等，VP_0和VN_0为一对专用的ADC模拟输入口。VAUXP[*]和VAUXN[*]也是ADC输入口，但是不用作ADC输入口时，可用作普通IO使用。在AX7015/AX7021/AX7010/AX7020开发板上这些引脚均未引出。因此本实验主要测量温度传感器Temperature Sensor以及电压传感器Supply Sensors的值。

../_images/image1105.png

本实验介绍三种读取传感器信息值的方法。首先需要新建Vivado工程，不再赘述。

Hardware读取XADC#

  1. 打开工程，连接好开发板电源，JTAG下载器，并将开发板调整为JTAG模式，开发板上电，点击Open Hardware Manager，再点击Auto Connect，发现硬件。

../_images/image280.png

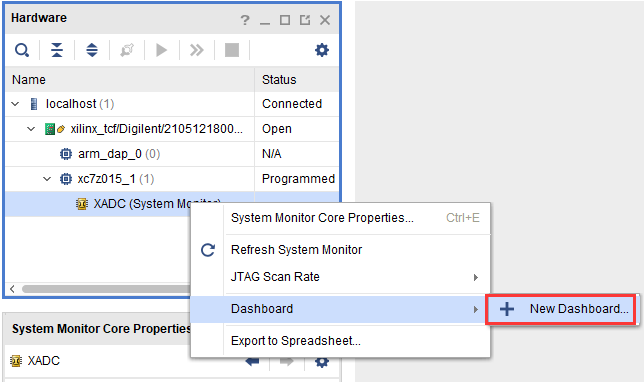

  1. 右键选中XADC，新建Dashboard

../_images/image358.png

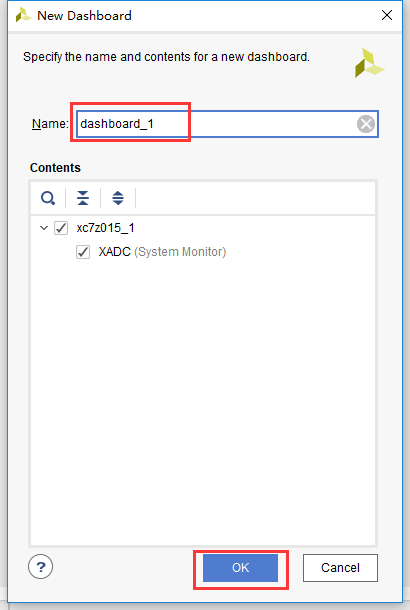

  1. 修改名称，点击OK

../_images/image430.png

  1. 默认会有温度信息

../_images/image522.png

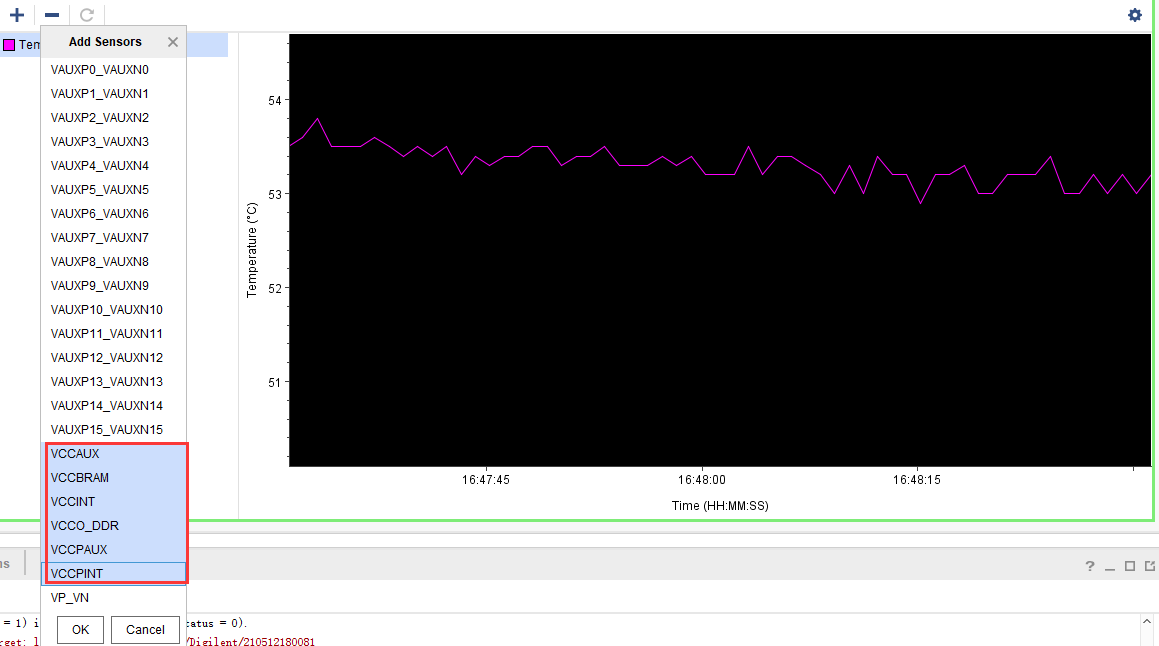

  1. 点击+将电压值添加到窗口

../_images/image619.png

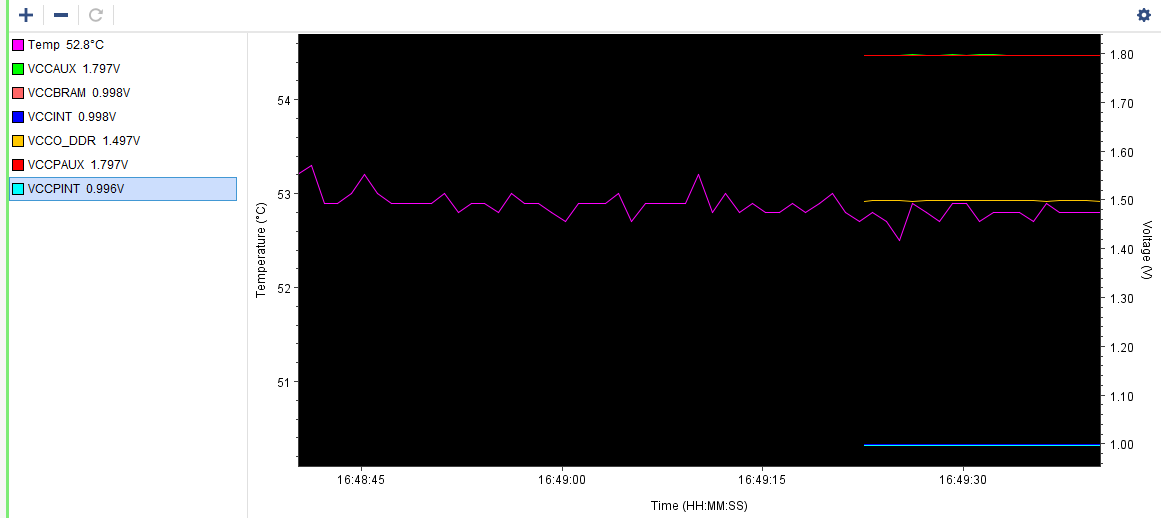

  1. 显示如下

../_images/image718.png

此方法优点是图形化显示，但缺点是无法得到数据值。下面介绍PS读取XADC信息。

PS读取XADC信息#

  1. 点击新建block design

../_images/image818.png

  1. 设置好UART，DDR3，时钟等，方法与前面实验一样。最终结果如下：

../_images/image917.png

  1. Generate Output products和Create HDL，方法与前面实验一致，结果如下：

../_images/image1018.png

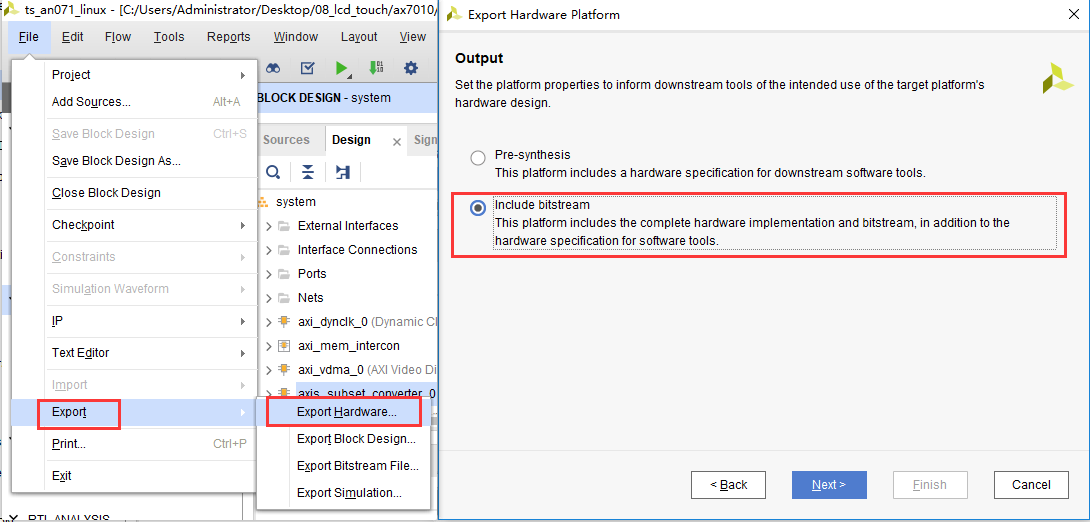

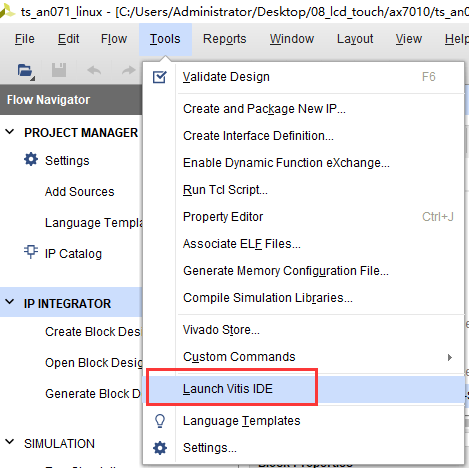

  1. 导出硬件信息Export Hardware，之后点击Launch Vitis

IMG_256image1

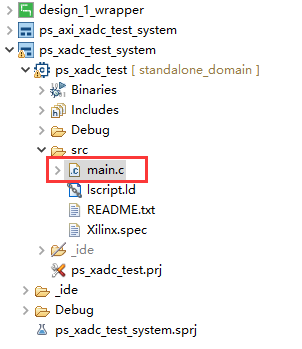

  1. 新建Vitis工程，已经为大家准备好了程序，可拷贝到新的工程

../_images/image1318.png

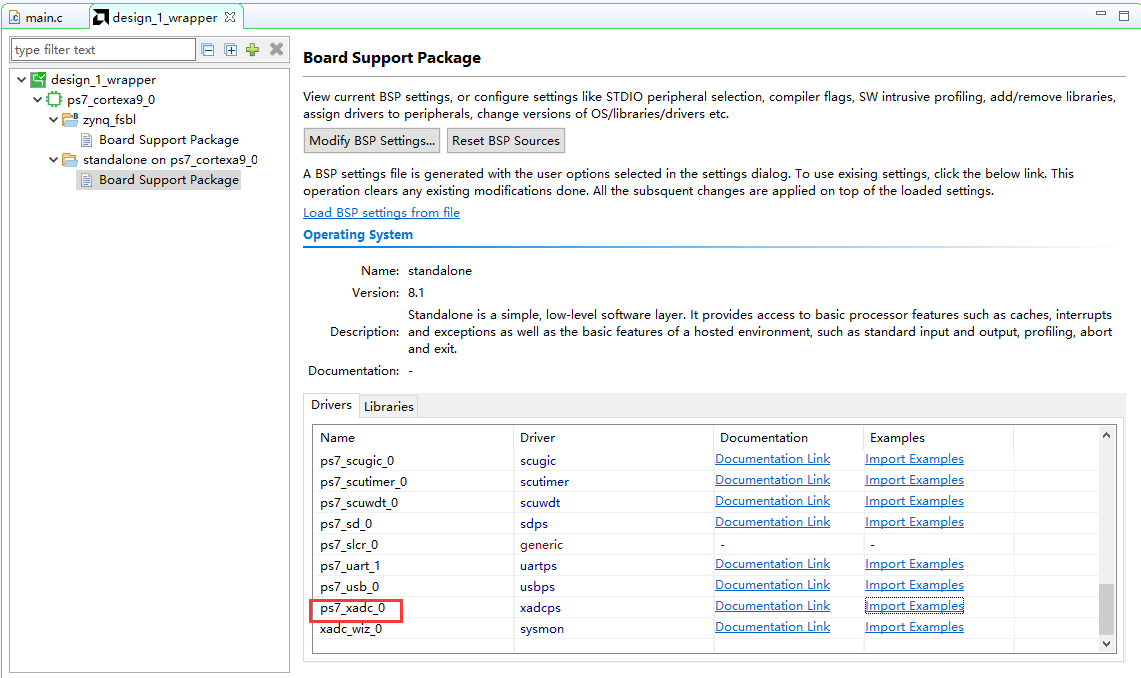

  1. 可以在platform.spr的BSP中看到PS自带有XADC外设

../_images/image1417.png

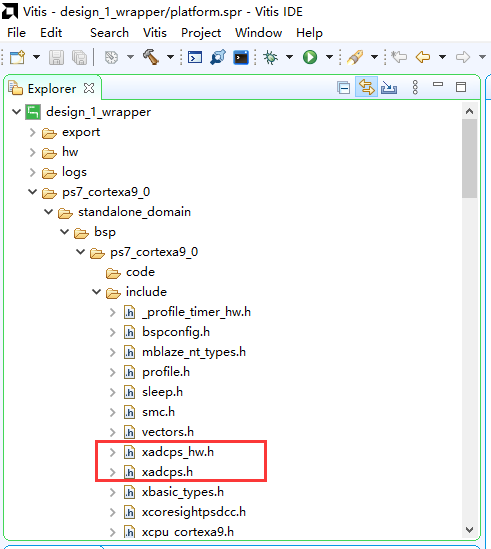

  1. 在本实验中主要用到xadcps.h和xadcps_hw.h

../_images/image1516.png

  1. 此实验现象为读取温度和电压的数据，并每隔1S通过串口打印出来。通过XAdcPs_GetAdcData函数读取原始值，用XAdcPs_RawToTemperature宏将ADC值转换为温度值。用XAdcPs_RawToVoltage转换为电压值。

../_images/image1615.png

  1. Run as下载后在串口工具中可看到打印信息如下：

../_images/image1715.png

此方法简单方便，可以读取数据信息，但是其信号对于PL端来说是不可见的，灵活性差些。参考资料UG585，UG480。下面再介绍AXI总线方式读取数据。

AXI总线读取XADC信息#

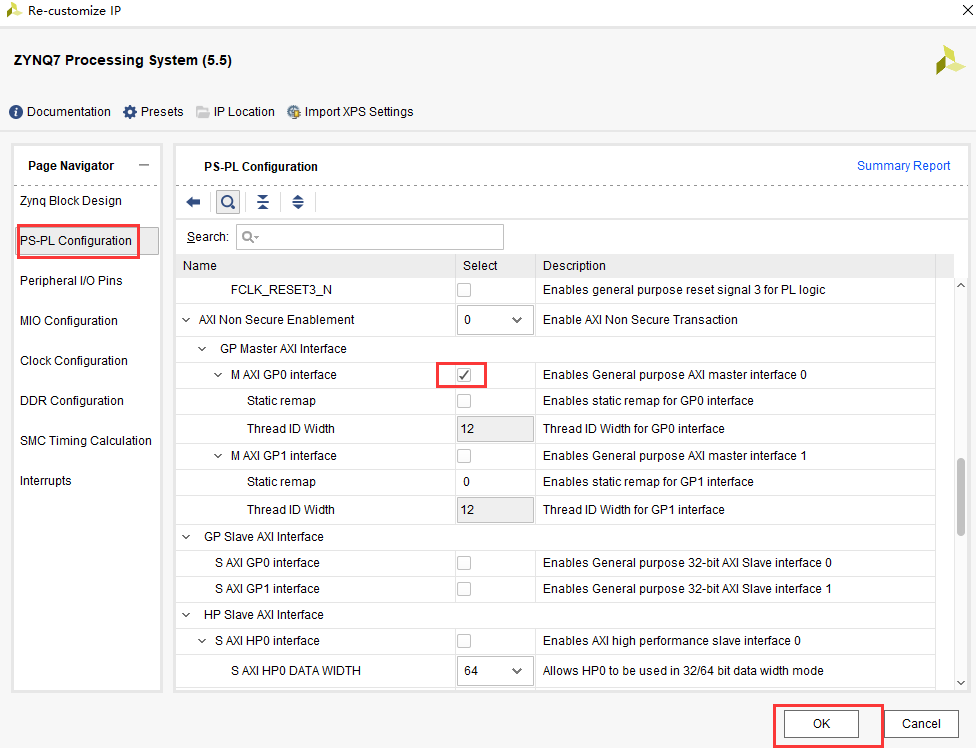

  1. 在刚才的VIVADO工程基础上，使能GP口，用于与PL端AXI外设进行数据交互。

../_images/image1814.png

  1. 并将M_AXI_GP0_ACLK与FCLK_CLK0连接。

../_images/image1914.png

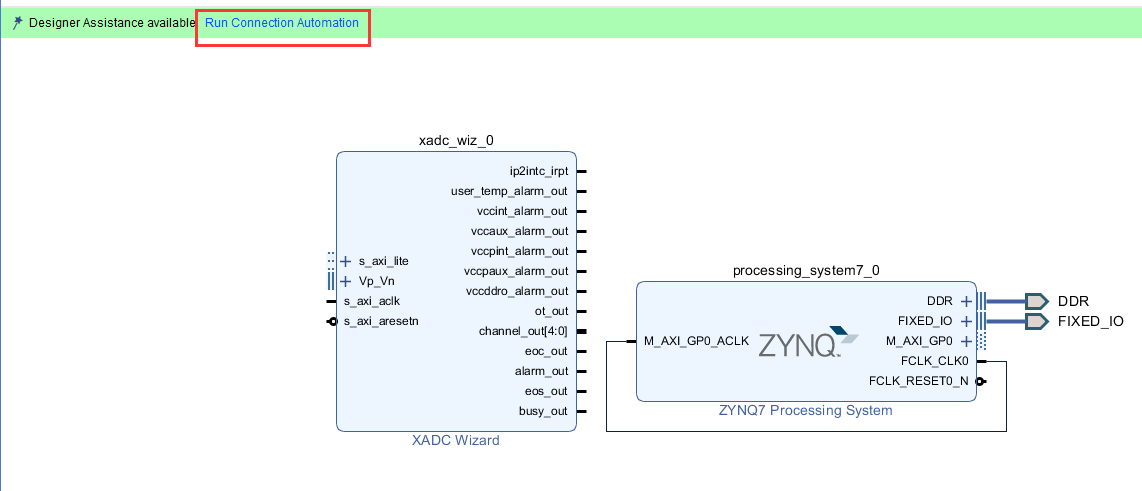

  1. 添加XADC模块，按照默认点击Run Connection Automation

../_images/image2011.png

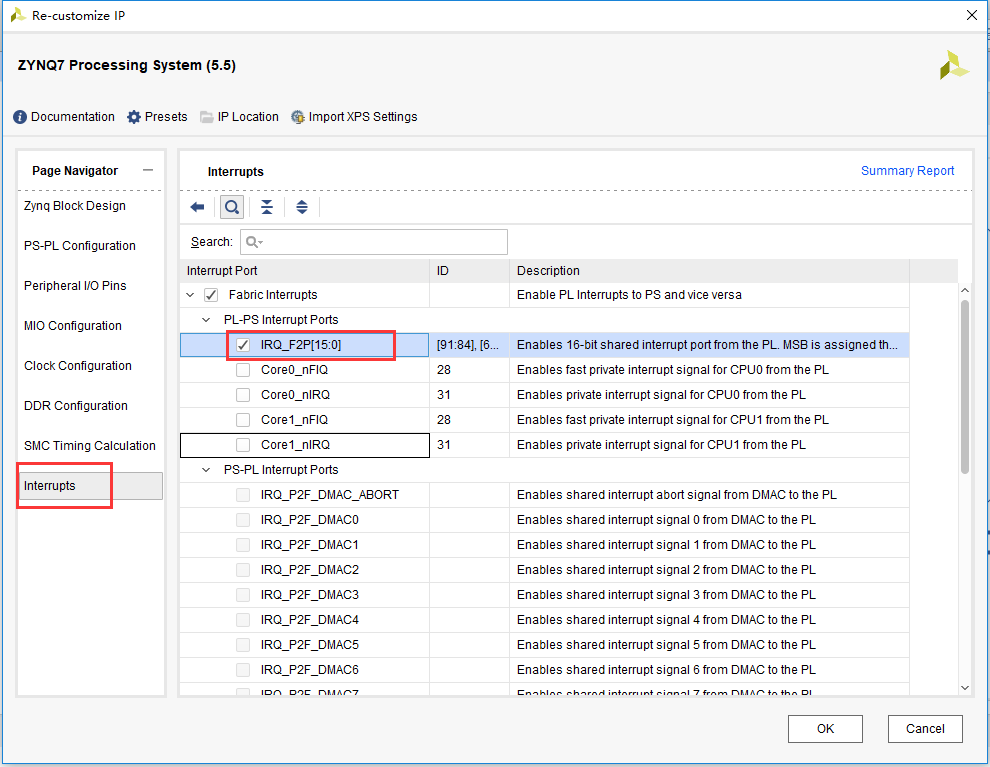

  1. 重新配置Zynq CPU，添加PL端中断，点击OK完成

../_images/image2117.png

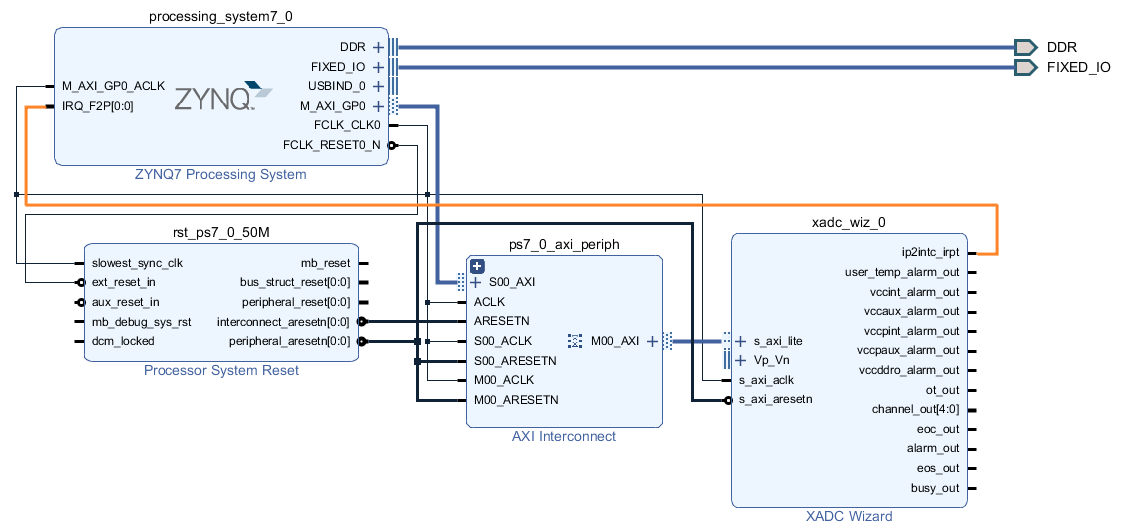

  1. 连接XADC中断到CPU中断口，重新Generate Output Products，此次需要生成Bitstream

../_images/image2214.png

点击Generate Bitstream，生成FPGA下载文件。

../_images/image2312.png

  1. 重新Export Hardware，在这里在选中Include bitstream

../_images/image2412.png

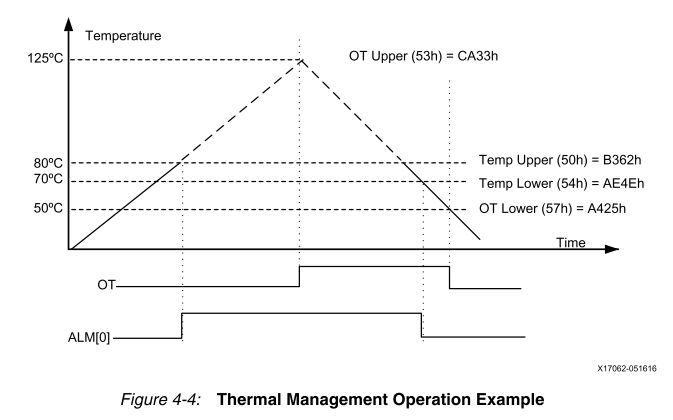

  1. XADC有很多报警信号alarm，如温度，电压等，此实验通过设置XADC的温度的Temp Upper和Temp Lower值，设置中断，一旦温度超过Temp Upper的值，就会触发中断

../_images/image2510.png

温度值与ADC Code值换算关系式如下，程序中有现成的公式可用

../_images/image2610.png

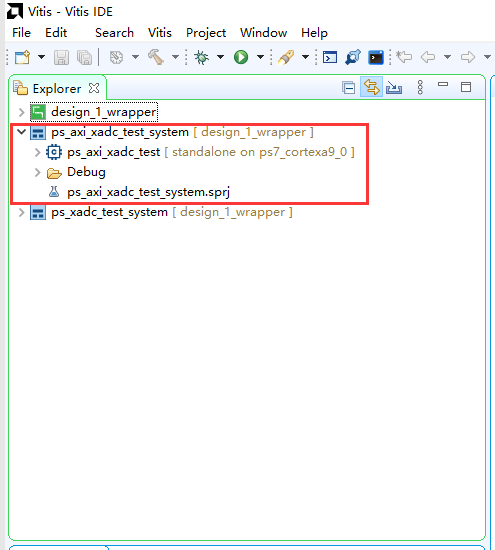

  1. 打开Vitis软件，新建Vitis工程

../_images/image2710.png

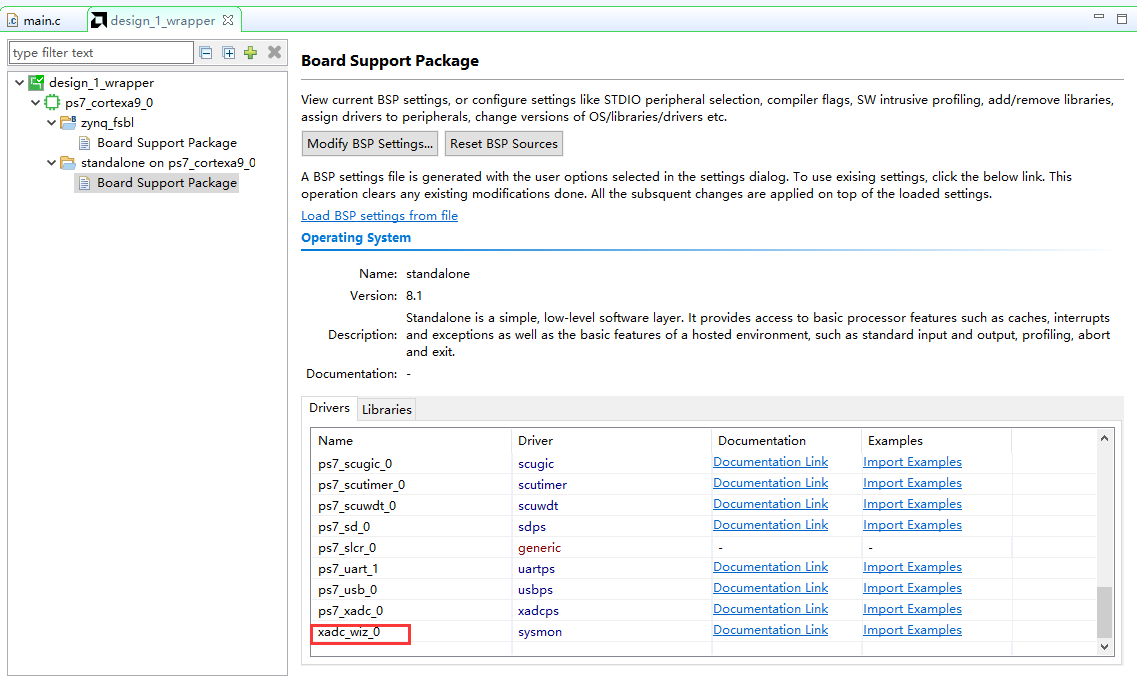

  1. 在platform.spr的BSP里多了一个模块，也就是刚才添加的XADC模块，用到了sysmon.h和sysmon_hw.h头文件。

../_images/image289.png

  1. 以下为设置温度的upper和lower值，打开全局中断和温度中断，中断寄存器可以在PG091文档中找到

../_images/image298.png

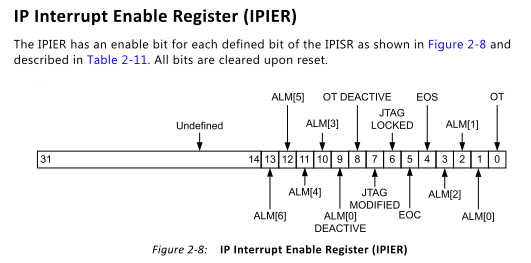

温度中断使能为ALM[0]，打开此中断即可

../_images/image308.png

XSysMon_IntrGlobalEnable(); 全局中断使能函数

XSysMon_IntrEnable(); 中断使能函数，可使用MASK宏定义来确定需要打开的中断

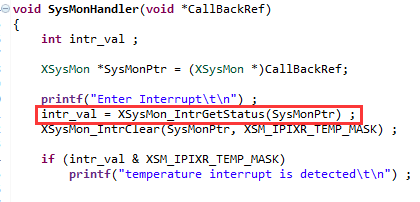

  1. 中断服务程序中使用XsysMon_IntrGet_Status();函数读取中断状态寄存器，确定是否是温度中断，打印信息，最后使用XSysMon_IntrClear();函数清除中断

../_images/image3115.png

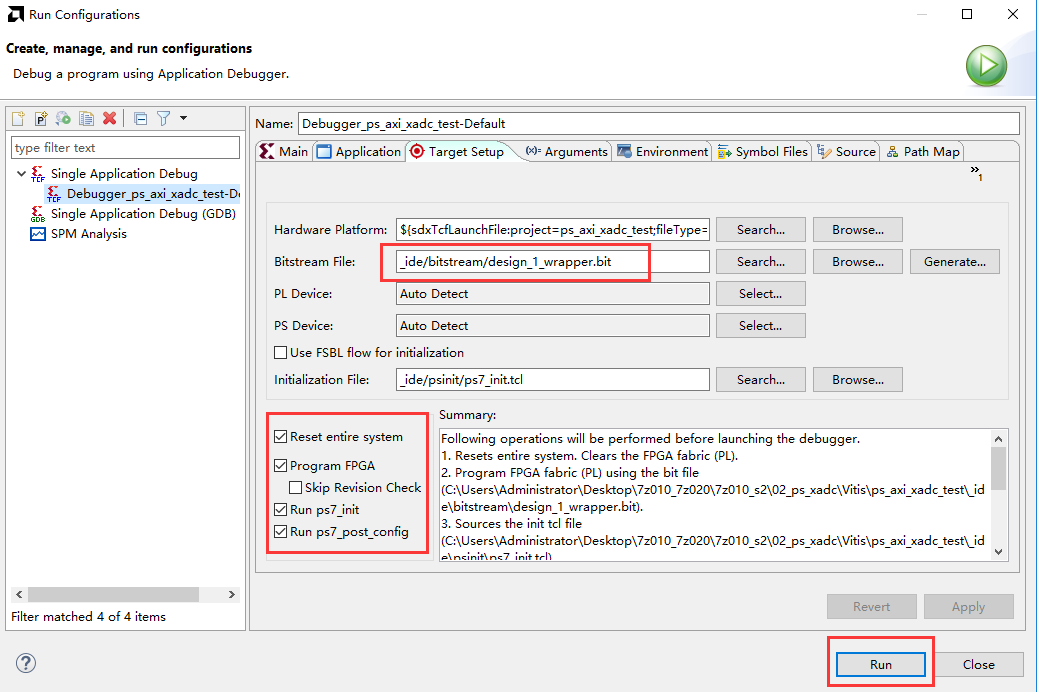

  1. 打开Run Configuration窗口，新建System Debugger，选择Program FPGA，点击Run

../_images/image3212.png

  1. 程序中设置Upper为80摄氏度，在高于80度后会触发一次中断，等温度降到lower温度后，如果温度再次上升到Upper温度之上，又会触发中断。如下串口所示。

../_images/image3311.png

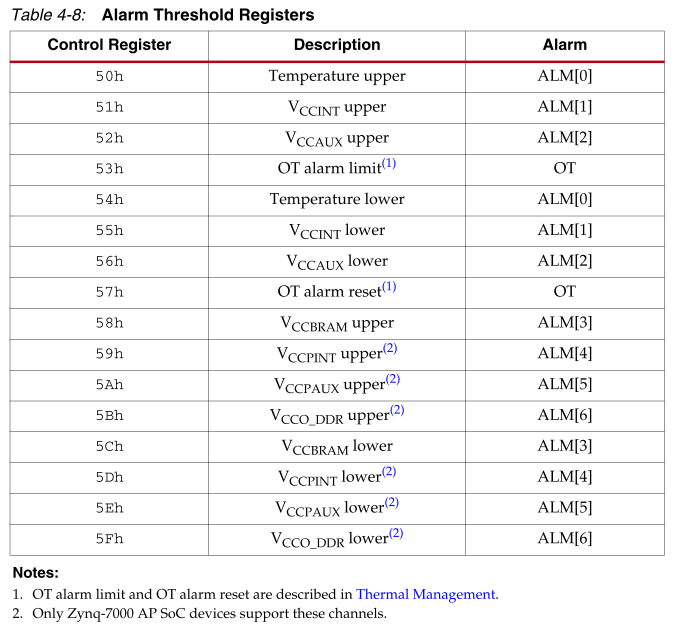

当然还有其他许多报警，可以通过配置Alarm Threshold寄存器和中断寄存器实现不同的监测功能。

../_images/image3410.png

此种方法不但可以访问温度和电压传感器，还可以在PL端进行访问，本章不再做讲解。

本章小结#

本章介绍了三种读取XADC的方法，各有优缺点，用户可根据需求选择需要的方式。
